Qual é a análise técnica das subestações tipo caixa na Europa, nos Estados Unidos e na China?

Do ponto de vista dos engenheiros eléctricos, as subestações contentorizadas europeias, americanas e chinesas (estilo chinês) representam três abordagens técnicas distintas baseadas em diferentes padrões de rede, ambientes geográficos e exigências de mercado. As principais diferenças residem em quatro dimensões principais: integração estrutural, configurações de proteção, projeto de gerenciamento térmico e sistemas de padronização. Essas diferenças dão origem a cenários de aplicação e trajetórias evolutivas distintas.

As subestações de estilo americano priorizam a compactação e a economia para permitir uma implantação generalizada; As subestações europeias, por outro lado, enfatizam o desempenho ambiental avançado e designs integrados esteticamente agradáveis; enquanto as subestações chinesas adotam frequentemente soluções híbridas pragmáticas que equilibram as diferenças entre as duas em termos de integração, custo e design. Estas diferenças influenciam profundamente a escala, a composição estrutural, o projeto interno, a configuração dos principais equipamentos, os recursos de segurança, os métodos de instalação e manutenção e, em última análise, a adequação das subestações para aplicações específicas.

A seguir, é apresentada uma análise aprofundada de três perspectivas: detalhes técnicos, cenários de aplicação e tendências futuras.

I. Comparação aprofundada dos principais detalhes técnicos para três tipos principais deSubestações tipo caixa

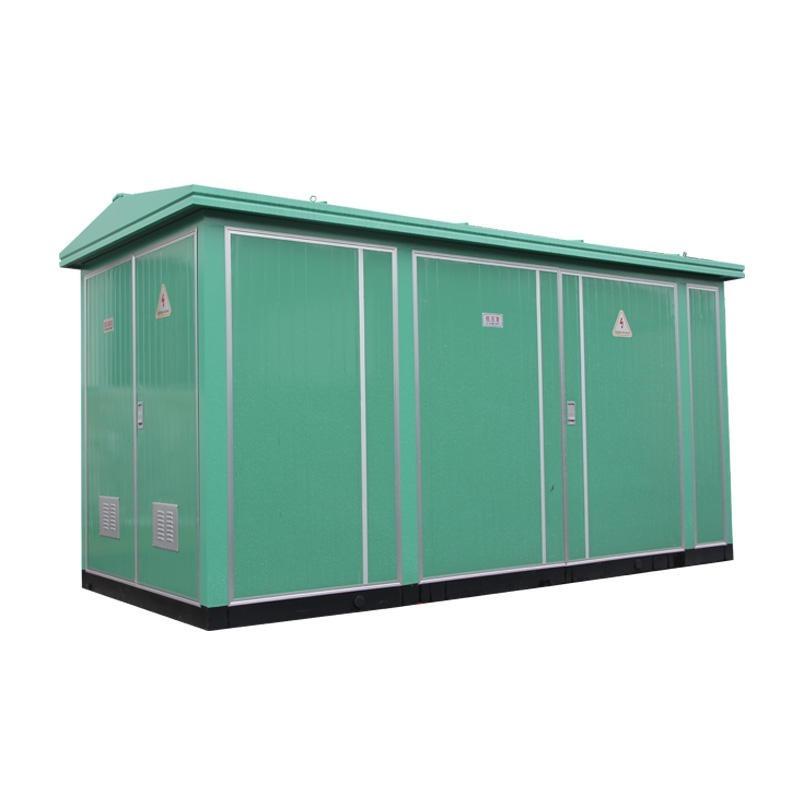

1. EuropeuSubestações tipo caixa (estilo europeuSubestações tipo caixa, Normas UE/IEC)

Definição Central: Em conformidade com os padrões IEC 62271-202 e IEC 61330, essas subestações apresentam uma estrutura modular independente de três compartimentos e representam a forma globalmente dominante de “Subestações tipo caixa.”

(1) Estrutura e Layout

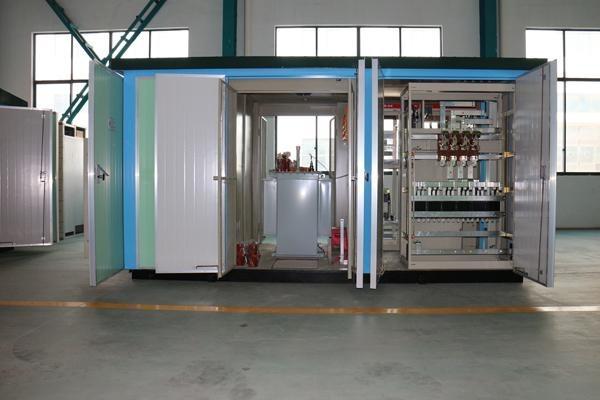

· Três compartimentos completamente independentes: O compartimento de alta tensão, o compartimento do transformador e o compartimento de baixa tensão são totalmente separados por divisórias metálicas, formando um “目" ou "品” layout de forma.

· Invólucro e Proteção: Chapas de aço de dupla camada com camada isolante de poliuretano; classificação de proteção IP54–IP55; fortes capacidades à prova de poeira, à prova d'água e anticondensação.

· Requisitos de Fundação: Requer uma vala de cabos padrão, uma fundação independente e uma passagem reservada de acesso para manutenção (≥800 mm).

(2) Configuração do componente principal

· Lado de alta tensão: A configuração padrão inclui unidades principais de anel SF6 ou painéis isolados a ar, integrados com chaves seccionadoras de carga, chaves seccionadoras, chaves de aterramento e pára-raios, com cinco intertravamentos de prevenção.

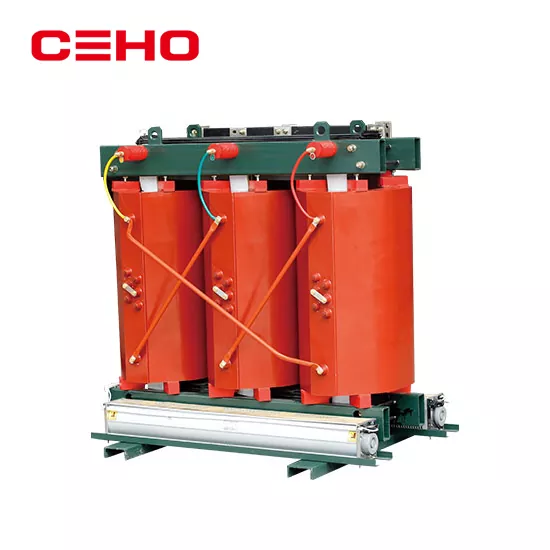

· Transformador: Principalmente transformadores do tipo seco da série SCB (fundidos em resina epóxi), com capacidades variando de 50kVA a 2500kVA; refrigeração por ar forçado (controle de temperatura + ventiladores axiais).

· Lado de baixa tensão: Conjunto de manobra extraível, incluindo disjuntores de quadro, compensação inteligente de capacitores, medidores inteligentes e módulos de proteção contra surtos, oferecendo escalabilidade excepcional.

· Sistema de Proteção: O lado de alta tensão oferece opcional “chave de carga + fusível” ou proteção por disjuntor (proteção contra sobrecorrente, instantânea, sobrecarga e falha à terra); o lado de baixa tensão apresenta proteção abrangente de distribuição.

(3) Principais características técnicas

· Segurança: Compartimentos independentes com forte capacidade de isolamento de falha de arco (classificação de resistência ao arco interno de 20kA/0,5s).

· Manutenibilidade: Cada unidade pode ser desenergizada de forma independente para manutenção; a manutenção do lado de baixa tensão pode ser realizada sem interrupção de energia.

· Perdas e Eficiência Energética: Os transformadores do tipo seco são resistentes ao fogo, livres de vazamentos e de baixo ruído, mas suas perdas sem carga são ligeiramente superiores às dos transformadores a óleo.

· Tamanho: Maior em volume para a mesma capacidade, aproximadamente 1,5 a 3 vezes maior que as unidades de estilo americano.

2. Estilo americanoSubestação tipo caixa (estilo americanoSubestação tipo caixa, padrões IEEE/ANSI)

Definição Principal: Está em conformidade com os padrões IEEE C57.12.25 e ANSI C84.1; apresenta uma estrutura de gabinete comum altamente integrada, também conhecida como “transformador de tipo combinado (ZGS)”.

(1) Estrutura e Layout

· Tanque Comum Integrado: Não possui compartimento separado de alta tensão; a chave de carga de alta tensão, os fusíveis, o comutador e o núcleo do transformador estão todos imersos no mesmo tanque de óleo.

· Design sem óleo: Apresenta uma estrutura “óleo + entreferro” totalmente vedada, com o tanque e o radiador diretamente expostos para dissipação de calor.

· Invólucro e Proteção: Placa de aço de camada única, classificação de proteção IP34D–IP44, enfatizando a proteção contra poeira e objetos estranhos sólidos.

· Requisitos de Fundação: Fundação de plataforma simples; não é necessária vala de cabos; conexões diretas de plug-in de cabo.

(2) Configuração do componente principal

· Lado Alta Tensão: Cabo tipo cotovelo + fusível plugável + chave de carga; totalmente isolado, totalmente blindado e seguro ao toque, simplificado ao máximo.

· Transformador: Transformador imerso em óleo totalmente vedado, capacidade 315 kVA–1.600 kVA; o óleo do transformador serve como meio isolante e de resfriamento.

· Lado Baixa Tensão: Gabinete compacto de disjuntor em caixa moldada com configuração simplificada de proteção (sobrecarga, curto-circuito, subtensão).

· Sistema de Proteção: Fusíveis de alta tensão protegem contra falhas internas do transformador; disjuntores em caixa moldada de baixa tensão protegem a linha; sem dispositivos de proteção de relé.

(3) Principais características técnicas

· Compacidade: Volume mínimo, ocupando 1/4 a 1/3 das unidades de estilo europeu e custo 15% a 20% menor.

·Instalabilidade: “Plug-and-play”; o tempo de instalação é apenas um terço do das unidades de estilo europeu.

·Dissipação de calor: Resfriamento ao ar livre; alta capacidade de sobrecarga (permite sobrecarga 2x por 2 horas).

Limitações: A manutenção requer uma queda completa de energia; os componentes de alta tensão são imersos em óleo, tornando os reparos pós-falha complexos e propensos a vazamentos.

3. ChinêsSubestações tipo caixa (estilo chinês/estilo HuashiSubestações tipo caixa, Padrão GB)

Definição principal: Combinando a modularidade europeia com a compacidade americana, essas subestações estão em conformidade com GB/T 17467-2020 (alta tensão/baixa tensãoSubestações tipo caixa) e apresentam uma estrutura de três compartimentos modificada e localizada.

(1) Estrutura e Layout

· Três compartimentos independentes, porém compactos: Os compartimentos de alta tensão, transformador e baixa tensão são separados, mas apresentam dimensões reduzidas (ficando entre os padrões europeus e americanos).

· Layout otimizado: Principalmente “目Layout longitudinal de linha única em forma de ”(em conformidade com os requisitos de compatibilidade eletromagnética IEEE), adaptado aos padrões de instalação da rede elétrica chinesa.

· Invólucro e Proteção: Chapa de aço de camada dupla, IP44–IP54, resistência à corrosão aprimorada, resistência sísmica (projetada para intensidade sísmica IX) e resistência a altas temperaturas (-25°C a +40°C).

(2) Configuração do componente principal (localização aprimorada)

· Lado de alta tensão: A configuração padrão inclui unidades principais de anel SF6/isoladas a ar produzidas internamente, compatíveis com soluções de disjuntores europeus e soluções de plugue de cotovelo americano.

· Transformadores: Escolha entre modelos do tipo seco ou imersos em óleo (SCB14/S15, eficiência energética Classe 1); capacidade aprimorada de resistência a curto-circuitos (10 kV/25 kA/3 s, excedendo o padrão IEC de 20 kA/2 s).

· Lado de baixa tensão: distribuição de energia inteligente integrada, compensação automática de energia reativa, mitigação de harmônicas e monitoramento remoto, adaptados para atender aos requisitos de automação da rede de distribuição da China.

· Sistema de Proteção: Proteção dupla redundante, com fusíveis de alta tensão + disjuntores como proteção de backup; equipado com recursos de proteção não elétricos, como superaquecimento, gás e alívio de pressão.

(3) Principais características técnicas

· Adaptabilidade: Totalmente compatível com as redes de distribuição de 10kV/20kV, níveis de curto-circuito e configurações de aterramento da China.

· Custo-benefício: Menor custo que os projetos europeus, maior confiabilidade que os projetos americanos.

· Inteligência: Monitoramento IoT padrão (telemetria, telecontrole e controle remoto), suporta o protocolo IEC 61850.

Comparação de parâmetros técnicos de três principais subestações tipo caixa

II. Correspondência precisa de cenários de aplicação (critérios de seleção para engenheiros elétricos)

1. Cenários de aplicação para estilo europeuSubestações tipo caixa

Critérios de Seleção Básicos: Alta confiabilidade, alta segurança, forte escalabilidade e sustentabilidade ambiental como prioridade

· Centros urbanos/Edifícios de referência: Complexos comerciais, edifícios super altos, CBDs (segurança contra incêndio, baixo ruído, integração paisagística).

· Cargas Industriais/Alta Confiabilidade: Data centers, manufatura de precisão, trânsito ferroviário, hospitais (alimentação ininterrupta, manutenção sem queda de energia).

· Integração da Rede de Energia Renovável: Subestações elevadoras de energia eólica / fotovoltaica (mitigação de harmônicas, compensação de potência reativa, monitoramento inteligente).

· Áreas Ambientalmente Sensíveis: Escolas, áreas residenciais, locais pitorescos (sem vazamento de óleo, isolamento do tipo seco).

2. Cenários de aplicação para os EUASubestações tipo caixa

Critérios básicos de seleção: baixo custo, implantação rápida, espaço extremamente limitado

· Rede Elétrica Norte-Americana: Redes de distribuição locais nos EUA e Canadá (conformidade com padrões).

· Renovação de áreas residenciais mais antigas: pontos finais da rede urbana com espaço limitado e ciclos de construção curtos.

· Fornecimento de energia temporário/de emergência: canteiros de obras, feiras, assistência em desastres (plug-and-play, relocável).

· Redes Rurais/Suburbanas: Áreas com baixa densidade de carga, grandes raios de abastecimento e capacidades limitadas de O&M.

3. Cenários de aplicação para chinêsSubestações tipo caixa

Critérios de Seleção Principais: Compatibilidade com a rede elétrica chinesa, alta relação custo-benefício e O&M inteligente

· Redes de distribuição urbana e rural na China: novas comunidades residenciais, parques industriais e instalações públicas municipais (padrão 10kV, correspondência de nível de curto-circuito).

· Atualizações de automação de redes de distribuição: Cobertura total de “Três Remotos” (medição remota, sinalização remota, controle remoto), nós de redes inteligentes.

· “Nova Infraestrutura”: estações base 5G, clusters de estações de carregamento, centrais de armazenamento de energia (interfaces integradas fonte-rede-carga-armazenamento).

· Exportação / Cinturão e Rota: Adaptado para mercados no Sudeste Asiático, Oriente Médio, África e outras regiões com padrões mistos IEC e GB.

III. Tendências de Desenvolvimento Futuro (Direções Evolutivas dos Três Principais Caminhos Tecnológicos)

1. Tendências globais comuns (atualizações compartilhadas pelos três caminhos)

(1) Baixo Carbono e Alta Eficiência Energética

· Atualizações obrigatórias de eficiência energética: A partir de 2026, os padrões de eficiência energética Tier 1 serão obrigatórios nos principais mercados globais (reduzindo as perdas sem carga em 40%).

· Substitutos de isolamento ecologicamente corretos: uso zero de SF6 (substituído por ar seco, N₂ e gases ecológicos); óleo mineral substituído por óleo vegetal de éster natural.

· Adoção generalizada de ligas amorfas: perdas sem carga 70%–80% menores do que os materiais tradicionais; taxa de penetração na State Grid atingirá 50% até 2030.

(2) Alta Inteligência (AIoT)

·Edge Computing + Digital Twins: monitoramento de status em tempo real, previsão de falhas (precisão >95%), diagnóstico remoto e geração automatizada de relatórios de O&M.

·Conformidade total com IEC 61850: funcionalidade plug-and-play, interoperabilidade aprimorada e integração perfeita com sistemas de despacho de rede inteligente.

· 5G + IoT: Controle remoto, detecção de arco, alertas de excesso de temperatura, análise de consumo de energia; a operação não tripulada se torna padrão.

(3) Integração e Pré-fabricação

· “Integração multicompartimentos”: Módulos pré-fabricados que integram subestações, armazenamento de energia, energia fotovoltaica e estações de carregamento, reduzindo a área ocupada em mais 30%.

·Design modular de blocos de construção: Módulos padronizados, pré-montagem de fábrica e nenhuma fiação no local reduzem o tempo de instalação para um dia.

2. Evolução Diferenciada de Três Principais Linhas de Produtos

(1) Aparelhagem Europeia: Segurança Máxima + Zero Carbono Verde

·Proteção aprimorada contra arco interno (extinção de arco ≤0,1s), classificação à prova de explosão e resistência ao fogo.

· Toda a série é isenta de óleo, totalmente seca e feita de materiais recicláveis, em conformidade com os regulamentos de “neutralidade de carbono” da UE.

· Concentra-se em aplicações de alta tensão e alta capacidade de 40,5 kV e cenários de estações mestras de microrredes inteligentes.

(2) EUATipo de caixaSubestações: Integração Minimalista + Baixo Custo

· Maior miniaturização e redução de peso, adaptadas para sistemas fotovoltaicos distribuídos e de armazenamento de energia residencial na América do Norte.

· Utiliza IoT para monitoramento simplificado, enfatizando um modelo de O&M de baixo custo baseado em “falha na substituição”.

· Concentra-se em mercados de redes de distribuição pouco estruturados na América do Norte, América Latina e Austrália.

(3) chinês Tipo de caixa Subestações: Adaptabilidade Universal + Integração Inteligente

· Compatibilidade com dois padrões (IEC+GB), com adaptabilidade aprimorada a ambientes extremos (frio extremo, alta umidade, alta altitude).

· Geração, rede, carga e armazenamento integrados: Integração profunda de inversores de armazenamento de energia (PCS) e sistemas de gerenciamento de energia (EMS).

· Manutenção preditiva alimentada por IA: capacitada por algoritmos nacionais, o MTBF aumentou para mais de 100.000 horas.

· Liderando o caminho com avanços duplos no mercado global de médio a baixo custo

4. Resumo: Diferenças Fundamentais nas Abordagens Técnicas

· Europeu: Segurança em primeiro lugar, modular e altamente confiável, representando uma abordagem técnica de “engenharia de precisão”.

· Americano: Implantação rápida, integrada e com foco no custo, representando uma abordagem técnica “orientada para a economia”.

· Abordagem Chinesa: Adaptabilidade em primeiro lugar, localização e inteligência, representando a abordagem técnica “equilibrada”.

Ao longo dos próximos 3 a 5 anos, estas três abordagens irão basear-se uma na outra e as suas fronteiras irão confundir-se: a abordagem europeia tornar-se-á mais compacta, a abordagem americana mais inteligente e a abordagem chinesa mais internacionalizada, convergindo em última análise para um paradigma técnico unificado de “inteligência, baixo carbono, integração e normalização”.

Perguntas frequentes para subestações tipo caixa europeias, americanas e chinesas

1. Quais são os principais sistemas padrão para os três tipos de subestações tipo caixa?

· Europeu: CEI 62271, CEI 61330

· Americano: IEEE C57.12.25, ANSI

· Chinês: GB/T 17467-2020

2. Quais são as principais diferenças estruturais?

· Europeu: Três compartimentos totalmente independentes, design modular

· Americano: Tanque comum integrado, tanque de óleo compartilhado de alta tensão e transformador

· Chinês: Três compartimentos independentes, layout compacto e otimizado

3. Qual tipo de transformador é usado em cada tipo?

· Europeu: Principalmente transformador do tipo seco

· Americano: Somente transformador imerso em óleo

· Chinês: tipo seco ou imerso em óleo opcional

4. Qual tem o menor volume e área ocupada?

Subestação box americana, apenas cerca de 1/3 do tipo europeu.

5. Qual tem a maior capacidade de resistência a curto-circuitos?

Subestação de caixa chinesa, nível aprimorado de até 25kA/3s.

6. A manutenção pode ser realizada sem queda total de energia?

· Europeu e Chinês: Sim, manutenção independente compartimental

· Americano: Não, é necessário um corte geral de energia

7. Qual tipo tem o menor custo?

Subestação box americana, 15%–20% menor que o tipo europeu.

8. Quais são os cenários típicos de aplicação?

· Europeu: áreas centrais urbanas, centros de dados, instalações industriais de alta segurança

· Americana: Espaço estreito, construção rápida, fornecimento de energia rural e temporário

· Chinês: Redes de distribuição urbanas e rurais, novas infraestruturas, redes inteligentes

9. Qual é a tendência de desenvolvimento futuro?

Comum: Alta eficiência, inteligência, livre de SF6, integração

· Europeu: Segurança extrema, zero carbono, série completa tipo seco

· Americano: Miniaturização, modo de substituição de baixo custo

· Chinês: compatibilidade IEC+GB, integração fonte-rede-carga-armazenamento

10. Qual é o mais adequado para projetos de redes elétricas chinesas?

Subestação de caixa chinesa, melhor rede de distribuição de 10kV / 20kV, proteção e requisitos inteligentes.
