O que é uma subestação tipo caixa?

O que euUM Subestação Tipo Caixa?

UM Subestação Tipo Caixatambém conhecido como pré-fabricadoou subestação compacta,  é uma unidade fechada montada em fábrica que integra todos os componentes essenciais de uma subestação elétrica tradicional em um único invólucro metálico à prova de intempéries. Ele é projetado para transformação e distribuição de energia de média tensão (MT) a baixa tensão (BT).

Pense nisso como uma estação de distribuição de energia “plug-and-play” que substitui grandes edifícios de subestações de tijolo e argamassa.

Componentes de umsubestação tipo caixa

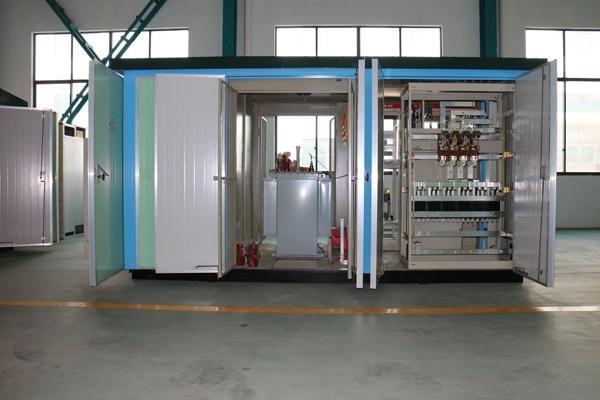

A subestação tipo caixa é projetado com três compartimentos principais: quadro de distribuição de alta tensão, um transformador e equipamento de distribuição de baixa tensão. Cada compartimento desempenha um papel crítico para garantir a conversão e distribuição eficiente de energia.

Aparelhagem de alta tensão

Normalmente opera com uma tensão nominal de 10 kV ou 35 kV.

Apresenta unidades principais de anel fabricadas nacionalmente ou importadas e disjuntores a vácuo.

Equipado com fusíveis limitadores de corrente para aumentar a segurança.

Transformadores

Disponível em configurações imersas em óleo e tipo seco.

Capaz de acomodar transformadores de até 1600 kVA.

Apresenta um invólucro protetor feito de materiais isolantes ou metálicos.

Equipamento de distribuição de baixa tensão

Inclui painéis de distribuição de energia, painéis de iluminação, painéis de medição e painéis de compensação de potência reativa.

Equipado com sistemas automáticos de controle de temperatura e condensação.

Ajuda a obter um fornecimento eficiente de energia ao usuário final.

Características das subestações do tipo contêiner

(1) Tecnologia avançada, segura e confiável; (2) Alto grau de automação; (3) Pré-fabricação de fábrica; (4) Opções de configuração flexíveis; (5) Custo-benefício com resultados rápidos; (6) Pegada compacta; (7) Design esteticamente agradável que combina bem com o ambiente.

Classificação de Subestações Tipo Caixa

1) Tipo modular. O quadro de distribuição de alta e baixa tensão e o transformador estão alojados em um invólucro metálico, com um corredor operacional reservado dentro do equipamento de distribuição de alta e baixa tensão. Este tipo de subestação tipo contêiner é relativamente grande e raramente é usado hoje.

(2) Tipo de unidade integrada. Em vez de usar conjuntos completos de equipamentos existentes, dispositivos de controle e proteção de alta e baixa tensão são instalados diretamente dentro do gabinete para formar uma única unidade. Projetados para operação livre de manutenção, esses gabinetes não possuem corredor operacional e são compactos; elas também são conhecidas como subestações tipo caixa de estilo europeu ou tipo padrão.

(3) Tipo Integrado. Este projeto simplifica os dispositivos de controle e proteção de alta tensão, alojando o equipamento de distribuição de alta e baixa tensão e o corpo principal do transformador juntos dentro do tanque de óleo do transformador, formando uma única unidade. É ainda mais compacto, com volume comparável ao de um transformador imerso em óleo de mesma capacidade – aproximadamente um terço do tamanho de uma subestação tipo caixa de estilo europeu. Também é conhecida como subestação tipo caixa de estilo americano ou subestação tipo caixa compacta.

Tipos e modelos desubestação tipo caixas

subestação tipo caixas estão disponíveis em uma variedade de modelos e configurações para atender a diferentes necessidades operacionais. Cada modelo é cuidadosamente projetado para oferecer vantagens específicas e atender às necessidades exclusivas dos usuários.

Modelos Comuns

Modelos de painéis de alta tensão

Modelos de gabinete de transformador tipo seco

Modelos de painéis de distribuição de baixa tensão

Modelos Padrão Globais

Estilo Europeu: Maior em tamanho com componentes centralizados.

Estilo Americano: Oferece melhor desempenho de resfriamento, mas é maior em tamanho.

Integrado: Ocupa menor espaço, mas oferece vantagens semelhantes ao estilo americano.

Diretrizes de Operação e Manutenção

Estratégias eficazes de operação e manutenção são críticas para a vida útil e a confiabilidade dosubestação tipo caixaS. Atividades regulares de inspeção e manutenção evitam falhas inesperadas e garantem um fornecimento de energia ininterrupto.

Requisitos Operacionais Básicos

Instale em uma plataforma elevada para evitar a entrada de água.

Garanta uma conexão confiável à rede de aterramento para garantir a segurança.

Mantenha a área ao redor da subestação limpa e livre de detritos.

Inspeções e manutenção regulares

Inspecione regularmente equipamentos e transformadores de alta tensão.

Realize testes de isolamento para garantir uma operação segura.

Faça a manutenção do sistema de refrigeração para evitar superaquecimento.

Desafios e Considerações

Enquantosubestação tipo caixaEmbora ofereçam inúmeras vantagens, também existem desafios que exigem uma consideração cuidadosa. Estes desafios abrangem vários aspectos, incluindo o impacto ambiental e as limitações operacionais.

Considerações ambientais e de segurança

Risco de superaquecimento e necessidade de ventilação adequada.

Potenciais impactos ambientais decorrentes do descarte inadequado de materiais.

Medidas de segurança para impedir acesso não autorizado.

Limitações Operacionais

Limitações de capacidade de certos modelos de transformadores.

A necessidade de manutenção contínua para evitar problemas operacionais.

Desafios relacionados à integração com sistemas existentes.

Conclusão

Uma subestação tipo caixa é uma unidade metálica fechada montada em fábrica para transformação e distribuição de energia MT-BT, integrando componentes principais (quadro de manobra de alta tensão, transformador, equipamento de baixa tensão) como uma alternativa "plug-and-play" às subestações tradicionais.

Possui tecnologia avançada, configuração flexível, tamanho compacto e custo-benefício, com três tipos principais (modular, estilo europeu, estilo americano) e diversos modelos para atender diferentes necessidades. A operação e manutenção adequadas são essenciais para enfrentar desafios como superaquecimento e problemas de integração.

CEO A Electric se destaca por sua principal vantagem de personalização flexível, oferecendo soluções personalizadas (tensão, capacidade, cenários de aplicação) cobrindo todos os modelos padrão. Ele usa componentes principais de alta qualidade e transformadores estritamente controlados para estabilidade, além de controle inteligente de baixa tensão. Com pré-fabricação padronizada, manutenção fácil de usar e serviço pós-venda profissional, fornece soluções de energia eficientes, seguras e econômicas.

Se você tiver alguma necessidade relacionada, visite nosso site para mais informações ou consulte diretamente nossa equipe de profissionais. Lembre-se, escolhendoCEO significa escolher confiabilidade e inovação!

Perguntas frequentes sobre subestação tipo caixa (subestação pré-fabricada/compacta)S

Informações Básicas

Q1: O que é uma subestação tipo caixa?

R: Uma subestação tipo caixa, também chamada de subestação pré-fabricada ou compacta, é uma unidade fechada montada em fábrica que integra todos os componentes essenciais de uma subestação elétrica tradicional em um único invólucro metálico à prova de intempéries. É usado para transformação e distribuição de energia de média tensão (MT) a baixa tensão (BT), atuando como uma alternativa "plug-and-play" para grandes edifícios de subestações de tijolo e argamassa.

Q2: Quais são os principais componentes de uma subestação tipo caixa?

R: Consiste em três compartimentos principais, cada um com uma função crítica na conversão e distribuição de energia:

Aparelhagem de alta tensão: Geralmente opera em 10 kV ou 35 kV, equipada com unidades principais de anel, disjuntores a vácuo e fusíveis limitadores de corrente.

Transformadores: Disponíveis nas configurações imersos em óleo e tipo seco, com capacidade de até 1600 kVA, com invólucro protetor isolante ou metálico.

Equipamento de distribuição de baixa tensão: Inclui painéis de distribuição de energia, painéis de iluminação, painéis de medição, painéis de compensação de potência reativa e sistemas automáticos de controle de temperatura/condensação.

Características

Q3: Quais são os principais recursos das subestações tipo caixa?

R: As principais características são: (1) Tecnologia avançada, segura e confiável; (2) Alto grau de automação; (3) Pré-fabricação de fábrica; (4) Opções de configuração flexíveis; (5) Custo-benefício com resultados rápidos; (6) Pegada compacta; (7) Design esteticamente agradável que combina com o ambiente.

Classificação e Modelos

Q4: Quais são as principais classificações das subestações tipo caixa?

R: Existem três tipos principais:

Tipo modular: O quadro e o transformador de alta e baixa tensão estão em um invólucro metálico com corredor operacional; relativamente grande e raramente usado agora.

Tipo de unidade integrada: Dispositivos de controle/proteção de alta e baixa tensão são instalados diretamente no gabinete (sem corredor operacional), livres de manutenção, compactos; também chamado de estilo europeu ou tipo padrão.

Tipo Integrado: O equipamento de distribuição de alta e baixa tensão e o corpo principal do transformador estão alojados no tanque de óleo do transformador, mais compacto (cerca de 1/3 do tamanho do estilo europeu); também chamado de estilo americano ou tipo compacto.

Q5: Quais modelos de subestações tipo caixa estão disponíveis?

R: Existem vários modelos para atender a diferentes necessidades, incluindo: Modelos de painéis de distribuição de alta tensão, modelos de gabinetes de transformadores do tipo seco, modelos de painéis de distribuição de baixa tensão, modelos padrão globais (estilo europeu: maior com componentes centralizados; estilo americano: melhor resfriamento, mas maior; integrado: área ocupada menor com vantagens do estilo americano).

Operação e Manutenção

Q6: Quais são os requisitos operacionais básicos para subestações tipo caixa?

R: Os requisitos básicos são: (1) Instalar em plataforma elevada para evitar entrada de água; (2) Garantir uma conexão confiável à rede de aterramento para segurança; (3) Mantenha a área ao redor da subestação limpa e livre de detritos.

P7: Quais inspeções e manutenções regulares são necessárias para subestações tipo caixa?

R: A manutenção regular inclui: (1) Inspeção de equipamentos e transformadores de alta tensão; (2) Realização de testes de isolamento para garantir uma operação segura; (3) Manutenção do sistema de refrigeração para evitar superaquecimento.

Desafios e Considerações

P8: Que considerações ambientais e de segurança devem ser observadas para subestações tipo caixa?

R: As principais considerações são: (1) Risco de superaquecimento, exigindo ventilação adequada; (2) Potenciais impactos ambientais decorrentes do descarte inadequado de materiais; (3) Medidas de segurança para impedir acesso não autorizado.

P9: Quais são as limitações operacionais das subestações tipo caixa?

R: As principais limitações são: (1) Limitações de capacidade de determinados modelos de transformadores; (2) Necessidade de manutenção contínua para evitar problemas operacionais; (3) Desafios na integração com sistemas existentes.
