Interruptor de isolamento externo de alta tensão GW9

Ceho é um fabricante e fornecedor especializado no fornecimento de chave isolante externa de alta tensão GW9. Os interruptores da série GW9 são adequados para equipamentos elétricos externos de alta tensão com tensões nominais trifásicas CA 50 Hz de 0kV/15kV/20kV. Eles são usados ​​para isolamento elétrico de linhas de transmissão de alta tensão durante transferência sem carga, manutenção de barramentos de alta tensão, disjuntores e outros equipamentos elétricos, bem como para isolamento elétrico de linhas energizadas de alta tensão. Nosso produto pode ser dividido em pequenos capacitores e circuitos de isolamento de corrente indutiva. Sua estrutura é simples e razoável, utilizando acessórios de cobre-alumínio, caixa selada em aço inoxidável e base galvanizada por imersão a quente, proporcionando excelente resistência à pressão e à corrosão, além de desempenho confiável. Leve e fácil de instalar, não necessitando de limpeza ou manutenção regular, é adequado para diversos trechos e ramais de linhas de distribuição de 10-20kV em áreas urbanas e rurais, bem como trechos de manutenção com pontos de desconexão bem visíveis. Barato, o interruptor de isolamento de alta tensão externo GW9 é um dispositivo elétrico de alta tensão externo conveniente.

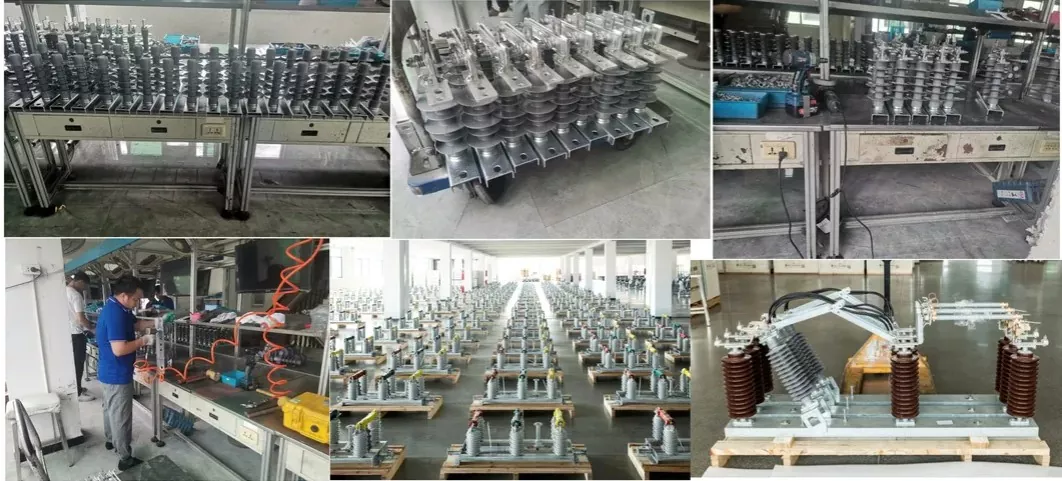

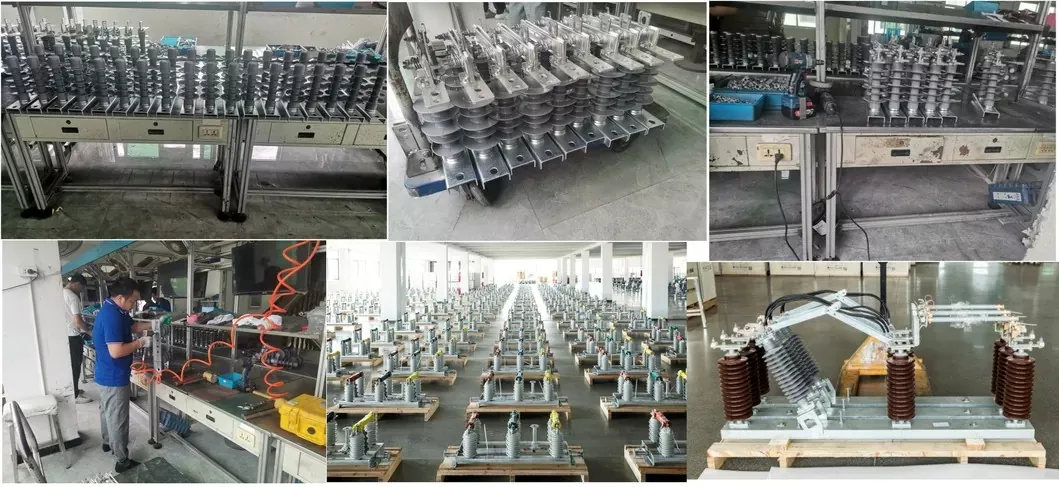

Nossa fábrica

(H) GW9-12 série externa de alta tensão CA monofásica seccionadora/chave de isolamento (doravante denominada "seccionadora/chave de isolamento") são usadas para comutação de linhas de 10kV sob tensão e sem carga, e para isolamento elétrico de barramentos de alta tensão revisados, disjuntores e outros equipamentos elétricos de linhas energizadas de alta tensão.

Os seccionadores/interruptores de isolamento estão em conformidade com os padrões técnicos de interruptores de isolamento de tensão e corrente GB/T 1985-2014 e interruptores de aterramento, interruptores de isolamento CA de alta tensão DL/T 486-2010 e interruptores de aterramento.

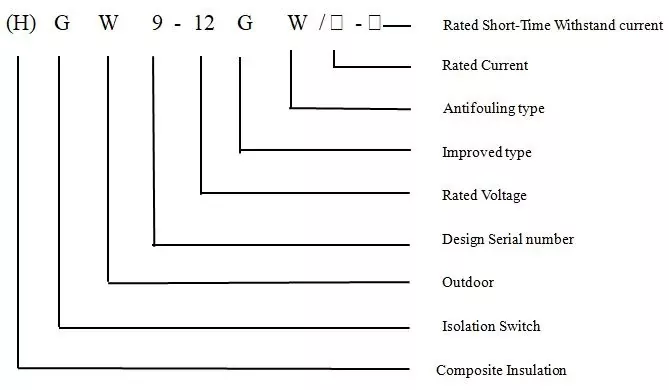

MODELO E SIGNIFICADO

Condições Ambientais de Uso

1. Altitude: Não superior a 1000 metros. Se a altitude for superior a 1000 metros, o nível nominal de isolamento térmico deverá ser ajustado em conformidade.

2. Temperatura ambiente: Limite superior +45°C, limite inferior -40°C, temperatura média do mês mais quente 30°C, diferença máxima de temperatura diária 25K.

3. Intensidade da radiação solar (externa): 0,1W/cm²

4. Velocidade do vento/pressão do vento (externo): 0,5 m/s / 700Pa

5. Grau de Poluição: Classe E

6. Espessura da cobertura: Não superior a 20 mm

7. Umidade: umidade relativa média diária não superior a 95%, umidade relativa média mensal não superior a 80%

8. Desempenho sísmico: Aceleração horizontal 0,3m/2, aceleração vertical 0,15m/s²

9. Fator de segurança: Onda de três períodos de ressonância senoidal, fator de segurança superior a 1,67.

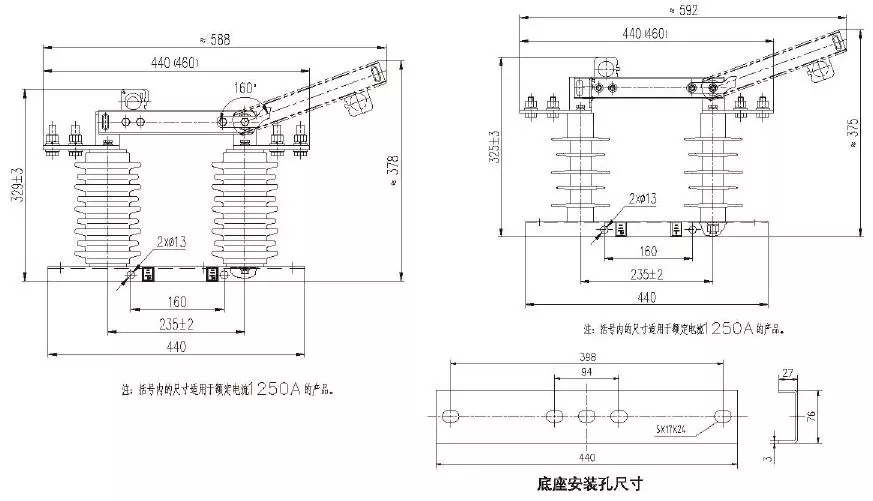

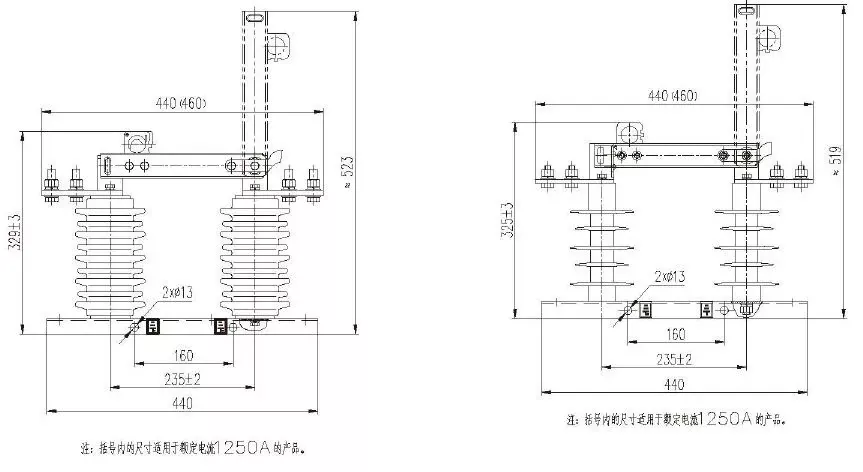

ESBOÇO E DIMENSÃO DE INSTALAÇÃO

Dados Técnicos

Principais vantagens

1. Estrutura do produto e resistência à corrosão significativamente melhoradas. Quando fechada, a placa condutora tem função de travamento automático. Para abrir, basta puxar o gancho de travamento para destravar automaticamente. A base está equipada com uma mola condutora e uma tampa de mola; o dispositivo de travamento automático inclui uma placa de travamento, gancho de travamento e mola de gancho de travamento. Todas as peças padrão são feitas de aço inoxidável não magnético SUS304 com acabamento brilhante e excelente resistência à corrosão.

2. A placa condutora não possui trava de parada; o ângulo máximo de abertura de rotação não é inferior a 160 graus e a base da placa condutora não possui clipes de aço inoxidável. Processos de instalação de passivação, rebitagem e alta elasticidade são usados ​​para manter a força de fixação do contato.

3. Os principais componentes do circuito da chave isolante externa de alta tensão GW9 usam cobre vermelho T2. Os contatos e terminais estacionários são moldados integralmente, resolvendo completamente os problemas de contato causados ​​pela soldagem de contatos e terminais estacionários no passado.

4. Todos os componentes condutores do circuito principal são banhados a prata com espessura não inferior a 20 mm e passam por um tratamento antioxidante selado. O revestimento da superfície é brilhante e durável, possuindo forte resistência à oxidação, excelente condutividade e uma resistência de circuito de 80mmΩ.

5. Os terminais de fiação adotam uma estrutura de furo duplo, feita de liga de cobre duro, com revestimento prateado externo.

6. Este interruptor utiliza uma mola de contato de pressão externa, com os contatos condutores fazendo contato com a estrutura de "arco fixo", proporcionando pressão altamente uniforme e função de autolimpeza. A pressão de contato permanece constante durante um longo período, garantindo a segurança e confiabilidade do produto durante operações de longa distância.

7. O isolador é feito de material composto de cerâmica ou borracha de silicone de alta resistência e é projetado com uma grande distância de fuga, atendendo aos requisitos antipoluição Classe E e possuindo boas capacidades antipoluição e características de operação de longa distância.

8. A distância mínima das partes móveis da chave isolante externa de alta tensão GW9 ao solo é superior a 200 mm e a distância entre as quebras é superior a 230 mm, tornando-a adequada para áreas de grande altitude.
