Chave de carga a vácuo externa de alta tensão FZW32

Ceho é um fabricante e fornecedor especializado no fornecimento de chave de carga a vácuo externa de alta tensão FZW32. Esta chave é um conjunto de manobra trifásico de 12–40,5 kV, 50 Hz, montado em poste/montado no solo, que integra extinção de arco a vácuo e interrupção de isolamento. Pode ser operado sob carga e também servir como ponto de isolamento visível para manutenção da linha.

Enviar consulta

Descrição do produto

Como fabricante profissional, recomendamos sinceramente o interruptor de carga a vácuo de alta tensão para exterior Ceho FZW32. Este interruptor de carga tem três componentes principais: lâmina de isolamento, interruptor a vácuo e mecanismo de operação. e poluição zero, tornando-o uma escolha ambientalmente segura para aplicações de distribuição de energia.

Aplicação versátil em setores-chave

A chave de carga a vácuo externa de alta tensão FZW32 pode ser usada em conjunto com a chave de carga a vácuo apropriada para sistemas de distribuição de energia em uma ampla gama de indústrias. Na indústria de energia, ela permite transmissão e distribuição eficiente de energia na faixa de tensão de 12 kV a 45,5 kV, o que é importante para a estabilidade da rede. A indústria de mineração, em particular, exige desempenho seguro e estável em ambientes agressivos e potencialmente explosivos, e este produto atende a isso. Na indústria química, ele controla e protege circuitos em processos químicos complexos e ambientes corrosivos. Independentemente da indústria, recomendamos este produto para uso em locais onde são necessárias operações frequentes, afinal, balanceamento de carga e isolamento de circuitos são comuns.

Condições Ambientais

Além de discutir os setores aplicáveis, nosso interruptor de carga a vácuo de alta tensão externo FZW32 também pode ser usado em uma variedade de ambientes. Ele pode funcionar de forma estável em áreas de até 2.000 metros acima do nível do mar e não há necessidade de se preocupar com instalação em áreas montanhosas ou locais industriais de alta altitude. A faixa de temperatura ambiente é de -30 ℃ a + 40 ℃, a diferença diária de temperatura não excede 32K e tem boa adaptabilidade a climas frios e quentes. Além disso, pode suportar pressões de vento de até 700Pa, equivalente a velocidades de vento de 34m/s. Se precisar usá-lo em áreas com muito vento, não precisa se preocupar muito. De acordo com as normas relevantes (GB5585), este produto pode suportar o nível de poluição atmosférica IV, equivalente a lidar com um ambiente de poluição moderada. Além disso, pode suportar intensidades sísmicas de até 8 graus e espessuras de gelo isolante de até 10 mm.

Diagrama da Estrutura Principal do Produto

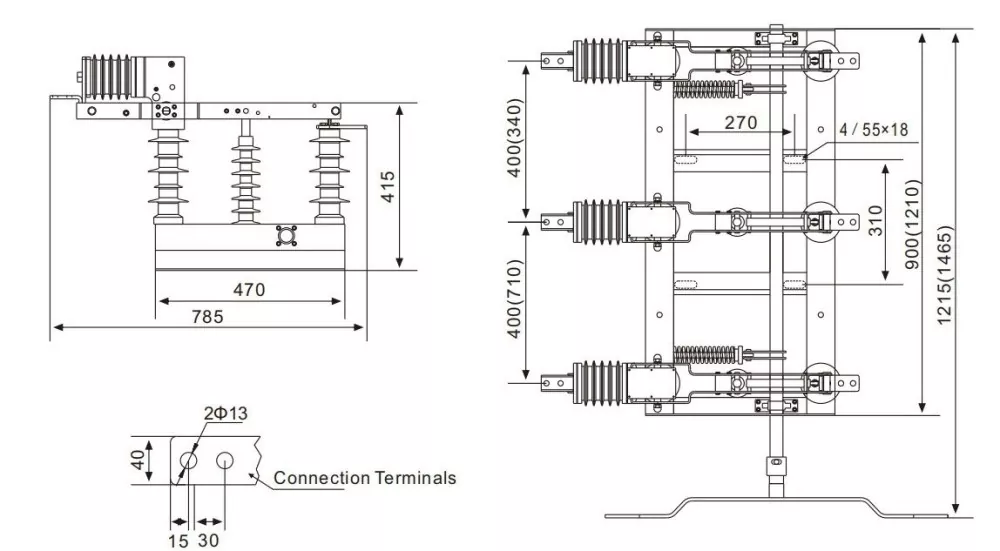

12kV

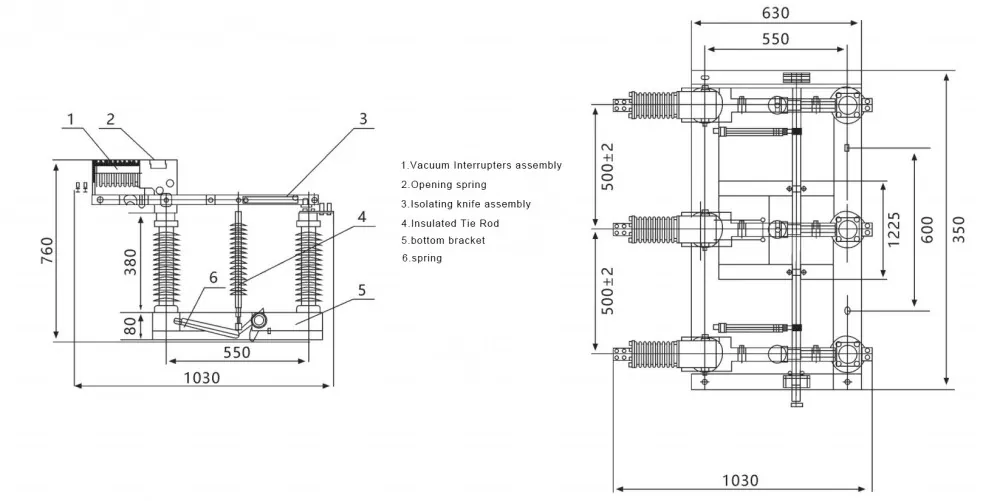

24kV

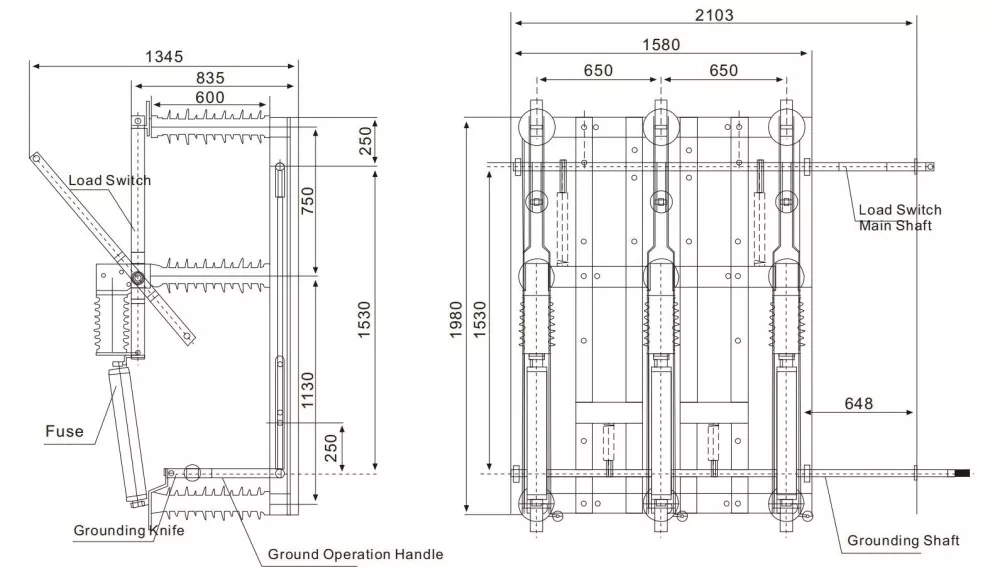

40,5kV

Especificação Técnica

Não.	Item	Unidade	Dados
1	Tensão nominal	KV	12	24	40.5
2	Frequência nominal	hertz	50	50	50
3	Corrente nominal	A	630	1250	1250
4	Corrente nominal de ruptura de carga ativa	A	630	1250	1250
5	Corrente de interrupção de loop nominal	A	630	1250	1250
6	Corrente de ruptura de carga ativa nominal de 5%	A	31.5	62.5	62.5
7	Corrente de interrupção de carregamento de cabo nominal	A	10	10	25
8	Capacidade nominal de interrupção do transformador sem carga	KVA	1600	1600	1600
9	Corrente de ruptura nominal do banco de capacitores	A	100	100	100
10	Tensão suportável de frequência de energia de 1 minuto: ruptura de vácuo fase a fase, fase-terra/ruptura de isolamento	KV	42/48	52/65	68/95/110
11	Tensão suportável LightningImpulse: Fase-faseFase-terra/Quebra de isolamento	KV	78/85	125/145	185/215
12	Corrente suportável nominal de curta duração (estabilidade térmica)	KÁ	20	20	25
13	Duração nominal do curto-circuito	s	4	4	4
14	Corrente suportável de pico nominal (estabilidade dinâmica)	KÁ	50	50	63
15	Corrente nominal de curto-circuito aberto-fechado	KÁ	50	50	63
16	Vida Mecânica	Tempos	10000	10000	10000
