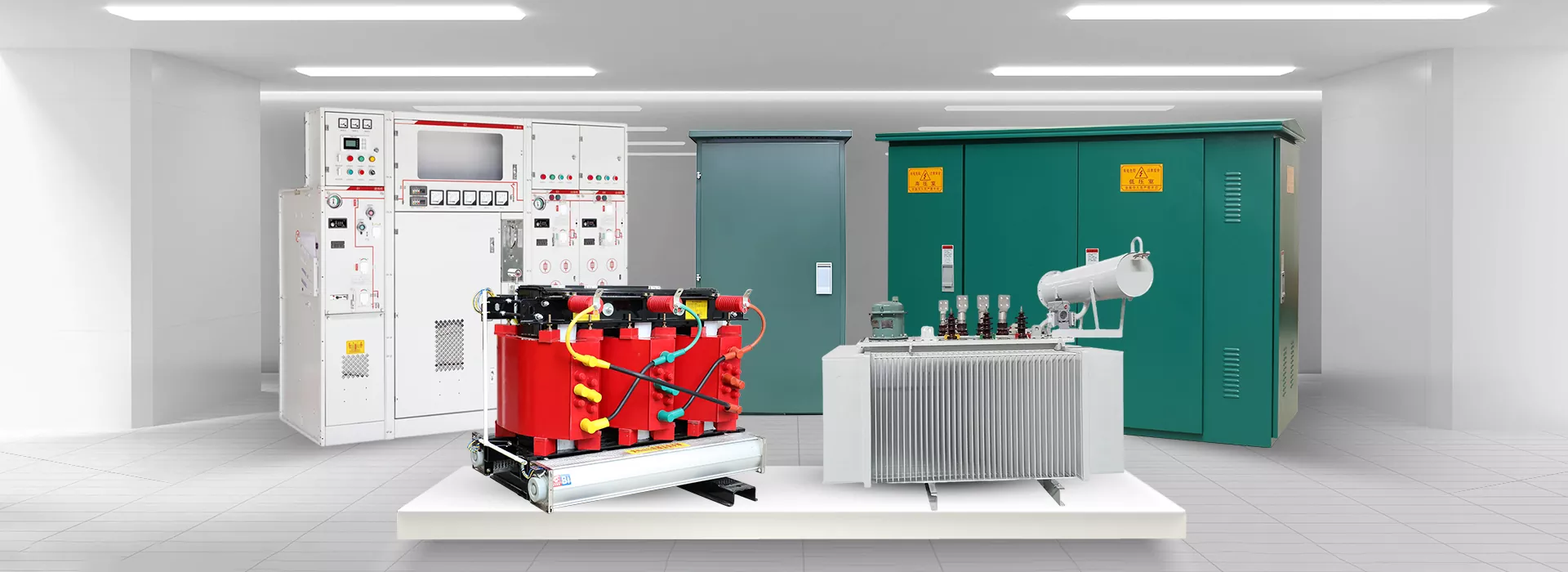

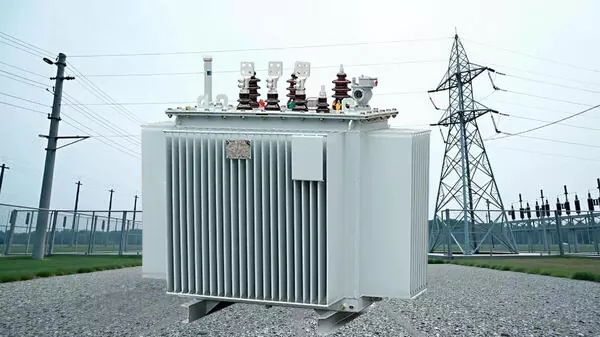

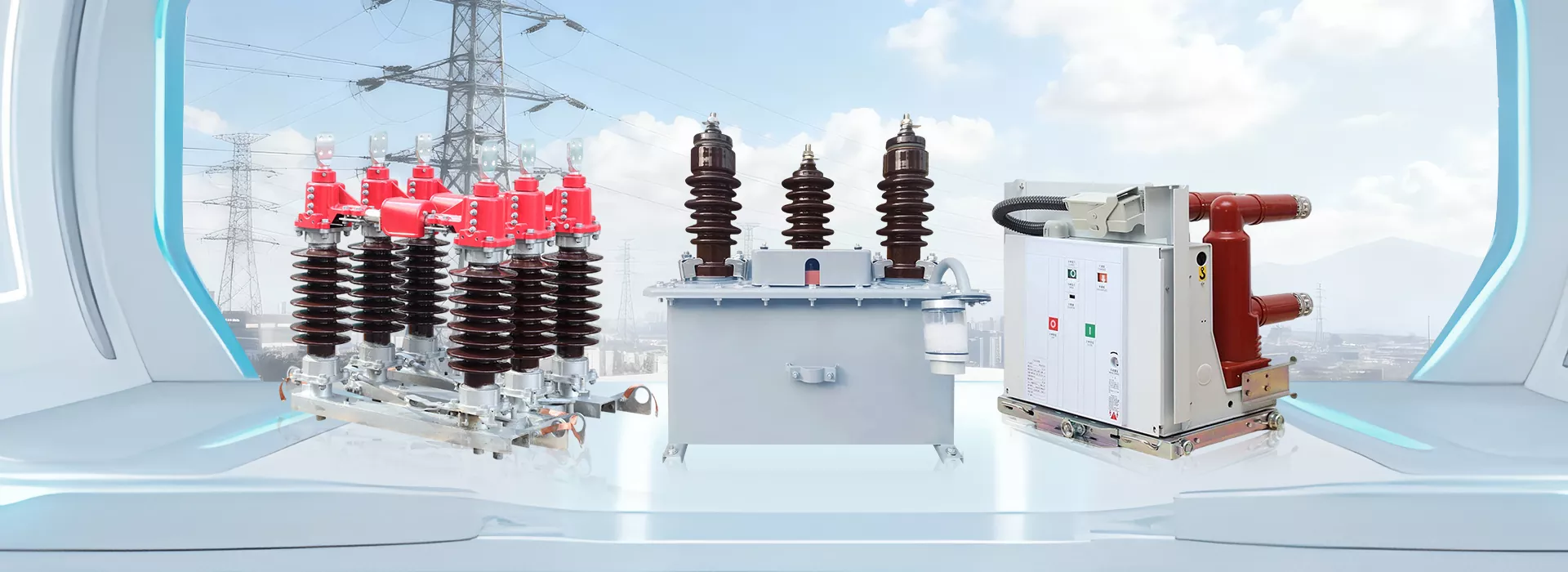

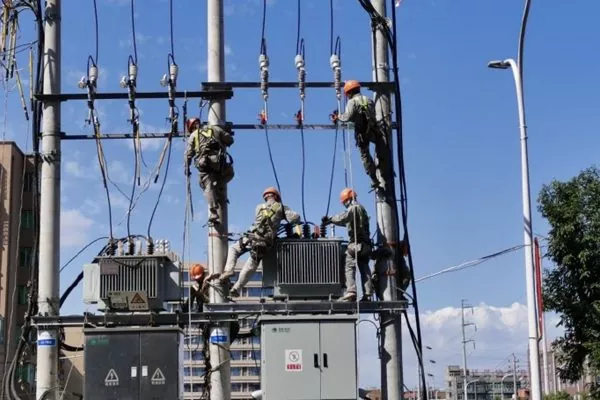

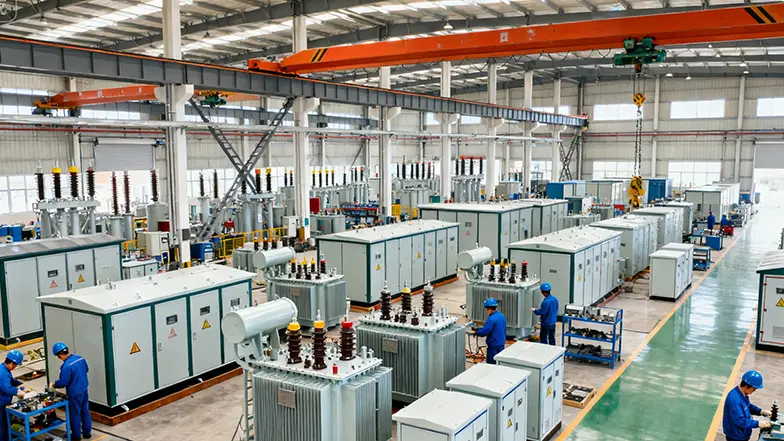

Os transformadores de potência são uma parte crucial do abrangente portfólio de produtos do fabricante Ceho, fornecendo proteção confiável e transmissão eficiente para sistemas de energia. Empregamos técnicas avançadas de projeto na fabricação desses produtos, oferecendo transformadores imersos em óleo e do tipo seco.

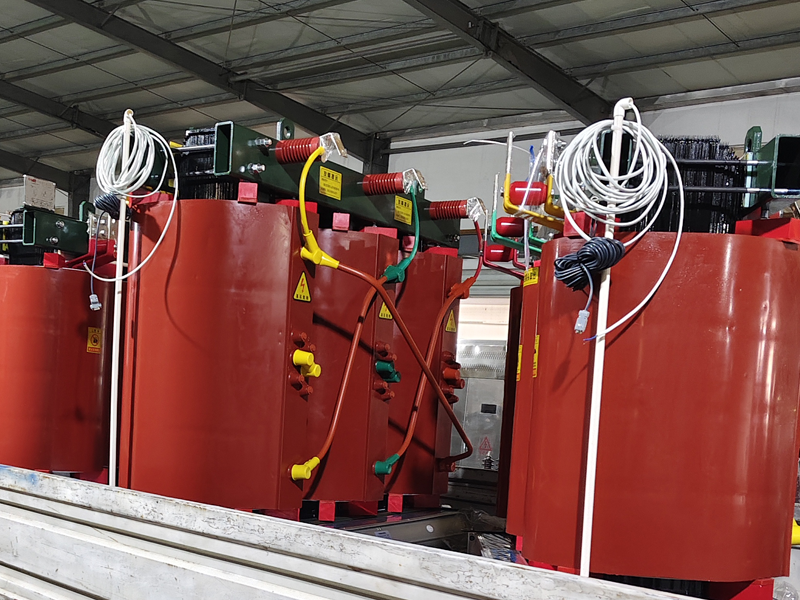

Transformadores do tipo seco vs. transformadores imersos em óleo: qual escolher?

Ceho fornecerá aconselhamento com base em suas necessidades específicas. Se você pretende usá-lo em ambientes internos, especialmente em ambientes onde a segurança contra incêndio é fundamental, como shopping centers de alto tráfego, edifícios residenciais altos ou escolas, recomendamostransformadores do tipo seco. Eles utilizam ar ou resina como meio de isolamento/resfriamento, eliminando o risco de vazamento de óleo e simplificando a manutenção.

No entanto, se você estiver usando ao ar livre ou em subestações industriais,transformadores imersos em óleooferecem melhor dissipação de calor e capacidade de sobrecarga, tornando-os mais econômicos e eficientes para aplicações de alta potência.

Manutenção de rotina

Oferecemos serviço pós-venda abrangente e suporte técnico, além de oferecer algumas sugestões de manutenção do produto. Os produtos Ceho são relativamente fáceis de instalar e manter, exigindo verificações mínimas ou substituições de componentes; inspeções regulares dos ângulos necessários são suficientes.

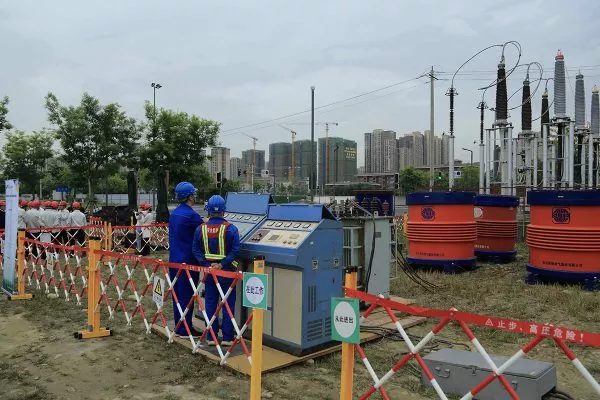

O método mais básico e simples é a inspeção visual. Vazamentos de óleo, corrosão, a cor do silicone no respiro e a integridade das buchas e juntas são frequentemente detectáveis ​​visualmente. Se estes problemas surgirem durante a operação diária, eles poderão ser resolvidos imediatamente. Posteriormente, os testes elétricos podem ser realizados. Para qualquer dúvida ou sobre como desenvolver um plano de manutenção em condições de operação, entre em contato com a Ceho.

Se possível, recomendamos realizar a inspeção por imagens térmicas, usando um termovisor infravermelho para identificar pontos quentes nas buchas, juntas e superfície do tanque. Se você adquiriu um de nossos transformadores imersos em óleo, a rigidez dielétrica, o teor de umidade e a análise de gases dissolvidos também serão necessários para descartar falhas internas por meio da análise de óleo.

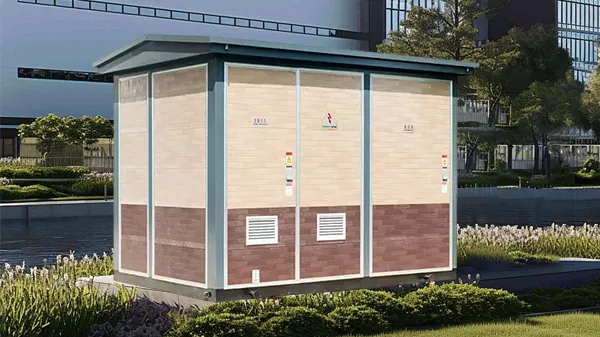

A Subestação Tipo Caixa apresenta um design compacto e integrado que combina painéis de média tensão, transformadores de distribuição eaparelhagem de baixa tensãoem uma única unidade, oferecendo uma solução autônoma de distribuição de energia da Ceho. Ele converte com eficiência energia de fontes de média tensão de 11kV ou 33kV em saídas de baixa tensão de 400V/230V. Seu design pré-fabricado também minimiza o tempo de instalação no local, tornando-o uma opção rápida e conveniente.

Precauções de instalação

A instalação da subestação tipo caixa é rápida e fácil, mas não pode ser colocada em qualquer lugar. Certifique-se de que o local escolhido tenha uma base ou fundação de concreto simples e horizontal que possa suportar o peso total da subestação. Por favor, confirme com antecedência se as medidas de drenagem para uma posição livre estão em vigor. Se otransformador imerso em óleofor usado, o retentor de óleo inferior deverá ser ajustado.

A instalação formal é realmente muito conveniente. A unidade foi montada, cabeada e testada na fábrica da Ceho. O local só precisa ser colocado na fundação, conectado à linha de entrada, teste funcional e inspeção. Se você não estiver satisfeito com a configuração atual no futuro, é possível ampliá-la e renová-la. A maneira mais fácil é adicionar painéis alimentadores no nível do quadro de distribuição de baixa tensão. No entanto, se se tratar de uma atualização de capacidade ou de uma renovação de um quadro de média tensão, é recomendável contactar-nos e obter um plano de renovação mais direcionado.

Especificações dos componentes

• Compartimento do painel de distribuição MT:
  • Tipo: Disjuntor isolado a SF6, Disjuntor a Vácuo (VCB) ou Painel Isolado a Ar (AIS).
  • Classificações do disjuntor: 630A, 1250A, 2000A.
  • Proteção: Sobrecorrente integrada, relés de falha à terra e TCs/PTs de medição.
  • Normas: IEC 62271-200, IEEE C37.20.2.
• Transformador de distribuição:
  • Tipo: Imerso em Óleo (ONAN) ou Tipo Seco (Resina Fundida - SCB).
  • Classe de Isolamento: Para tipo de óleo: Classe A (105°C). Para tipo seco: Classe F (155°C) ou Classe H (180°C).
  • Grupo de vetores: Dyn11, Yyn0 ou conforme especificado.
  • Impedância: 4%, 6% ou conforme especificação do cliente.
  • Normas: IEC 60076, IEEE C57.12.
• Compartimento do quadro de distribuição de baixa tensão:
  • Disjuntor principal de BT: Disjuntor a ar (ACB) ou Disjuntor em caixa moldada (MCCB).
  • Alimentadores de saída: MCCBs ou Switch Fuse Units (SFUs).
  • Classificação do barramento: Até 4000A, cobre ou estanhado.
  • Medição: Medidor digital multifuncional de energia, transformadores de corrente.
  • Normas: IEC 61439-1/-2, UL 891.
• Gabinete e Auxiliares:
  • Material: Chapa de aço galvanizada a quente (espessura mínima de 2 mm).
  • Acabamento: Primer epóxi e pintura em pó de poliéster (opções de cores RAL).
  • Ventilação: Ventilador forçado com termostatos, persianas e telas contra insetos.
  • Iluminação: Iluminação interna em LED com interruptor acionado pela porta.
  • Aterramento: Barramento de aterramento interno completo conectado a poços de aterramento externos.

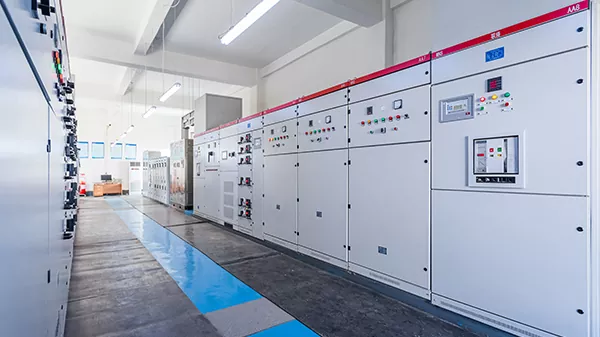

Ceho é um fornecedor chinês que oferece uma gama completa de soluções de produtos para sistemas de energia, incluindo comutadores, um dispositivo usado para controlar, proteger e isolar equipamentos elétricos. Com este equipamento, a eletricidade pode ser transmitida de forma segura e confiável da central elétrica ao usuário final. Sempre acompanhamos as mudanças e desenvolvimentos dos tempos para realizar pesquisa e desenvolvimento de produtos inovadores, monitoramento avançado e funções de rede inteligente serão capazes de melhorar a eficiência operacional.

Tipo de produto

Podemos fornecer produtos, principalmenteaparelhagem de baixa tensãoeaparelhagem de alta tensãoAlém disso, se dividido por classe de tensão, o mercado também verá painéis de média tensão.

Baixa tensão, é usada na tensão nominal abaixo de 1000V no sistema de energia, para a vida diária, doméstica, comercial, e sem contar algumas pequenas aplicações industriais, é uma escolha muito adequada para proteger circuitos de baixa tensão.

A alta tensão é usada para sistemas de energia com tensões nominais acima de 36kV, transmissão de energia em larga escala e distribuição de alta tensão devem escolher este produto, caso contrário não há como manter a segurança e estabilidade dos sistemas de energia de alta tensão.

Principais Funções

Podemos resumir as principais funções dos equipamentos de comutação em poucas palavras: comutação, proteção e isolamento.

A função de comutação é fácil de entender; equipamentos de comutação podem desconectar e conectar circuitos. É comumente usado para controlar a fonte de alimentação durante a operação normal e também para desconectar a energia quando for necessário interromper a fonte de alimentação para manutenção ou reparo.

Em termos de proteção, as principais funções são proteção contra sobrecarga e curto-circuito. Com base nos limites de corrente ou tensão definidos, o equipamento desconectará automaticamente o circuito em caso de sobrecarga; caso contrário, o equipamento elétrico poderá queimar e, em casos mais graves, poderá causar incêndio.

A função de isolamento isola completamente o circuito da fonte de alimentação durante a manutenção ou reparo, protegendo os operadores.

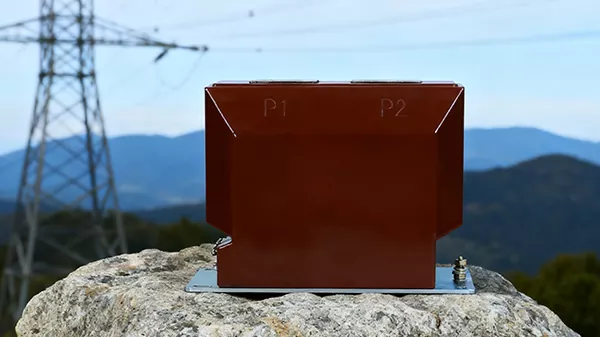

Entre em contato com a Ceho para adquirir nosso Transformador de Instrumentos, bem como outros produtos que podem configurar um conjunto completo de equipamentos elétricos para você. Este dispositivo especializado reduz alta tensão e alta corrente para níveis baixos padronizados, fornecendo o isolamento necessário entre circuitos primários de alta potência e circuitos secundários de baixa tensão, e também é um dispositivo preciso e eficiente.

Tipo Principal

Transformador de correnteetransformador de tensão, esses dois são os tipos principais, mas existe uma categoria mais especial, também Ceho pode ser sistemático, ou seja,transformador de instrumento combinado.

O transformador de corrente é usado para reduzir a alta corrente primária para a corrente secundária padrão. Seu enrolamento primário é conectado em série com o condutor da corrente a ser medida. A saída do enrolamento secundário é conectada ao amperímetro, medidor de energia, medidor de energia elétrica e relé de proteção.

Os transformadores de tensão são usados ​​para reduzir altas tensões do sistema para tensões secundárias padrão, com enrolamentos primários conectados em paralelo entre condutores de fase e neutro, ou entre duas fases. As saídas secundárias são usadas para voltímetros, wattímetros, medidores de frequência, dispositivos de sincronização e relés de proteção.

A combinação também é muito fácil de entender, ou seja, integrar os dois.

Que fatores devem ser considerados ao selecionar classificações de carga para transformadores de instrumentos?

A escolha dos pares de carga é importante para manter a precisão nominal. A carga total de conexão inclui a impedância de todos os fios de conexão, terminais e equipamentos conectados, portanto, ao selecionar, confirme se a carga nominal do transformador de instrumento é igual ou superior à carga total de conexão calculada.

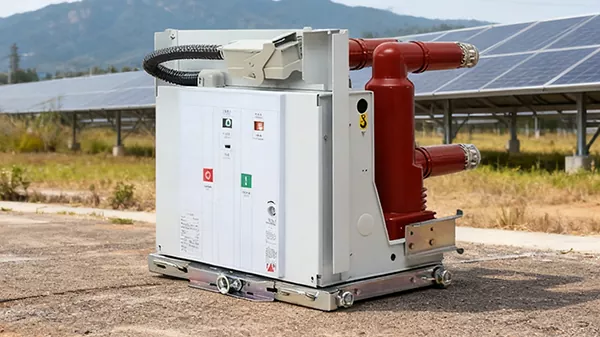

ContatoCehoe compre nossos componentes elétricos de alta tensão, que não são componentes comuns, mas a base da infraestrutura de energia. Escolhendo os componentes certos para segurança, vida útil e continuidade de operação, embora a qualidade também seja um elemento fundamental, forneceremos a você uma solução completa.

Tensão nominal versus tensão suportável, qual é a diferença?

Paracomponentes elétricos de alta tensão, a tensão nominal é a tensão máxima do sistema que eles podem suportar em condições normais de operação e está relacionada ao limite de operação contínua do componente. A tensão suportável é uma tensão de teste mais alta aplicada ao isolador, a duração é relativamente curta e o isolador precisa ser capaz de suportá-la sem quebra, de modo a manter a estabilidade sob tensões transitórias e sobretensões.

Critérios de seleção chave

Tensão do sistema: A tensão máxima do sistema para a qual o componente foi projetado.

Rigidez dielétrica: verificar a tensão suportável da frequência de alimentação (50/60Hz) e do impulso atmosférico (1,2/50 μs).

Corrente nominal: a capacidade de transporte de corrente contínua, a temperatura ambiente e a sobrecarga potencial devem ser consideradas.

Desempenho em curto-circuito: resiste ao estresse térmico e ao estresse mecânico gerado pela corrente máxima de falha dentro da duração especificada.

Condições ambientais: Para componentes externos, considere o nível de poluição (IEC 60815), altitude, faixa de temperatura ambiente, atividade sísmica e exposição UV.

Descarga parcial: buchas e terminais e outros componentes principais, o baixo nível de descarga parcial é um indicador chave da integridade do isolamento a longo prazo.

Material e durabilidade: porcelanato, polímero compósito, com diversas vantagens.

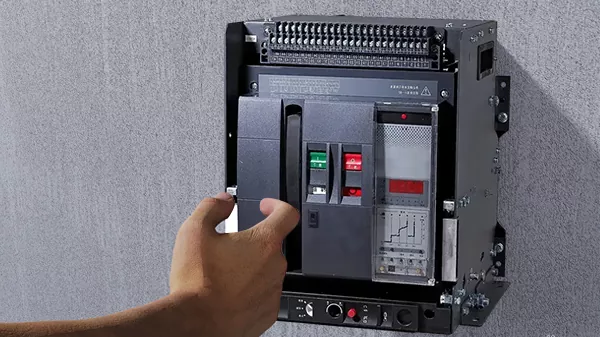

Os disjuntores de baixa tensão são importantes para a proteção elétrica e cortam automaticamente os circuitos em caso de sobrecarga, curto-circuito ou condições de falha, seja no dia a dia ou na indústria.Cehoé um fabricante e fornecedor profissional, com experiência no setor, pode entrar em contato conosco para obter informações específicas sobre este equipamento, configuração direcionada personalizada.

Acessórios e recursos opcionais

Contatos auxiliares: utilizados para indicar remotamente o estado do disjuntor.

Contatos de alarme: indicam condições de disparo causadas por sobrecarga ou curto-circuito.

Liberação de subtensão: disjuntor que dispara automaticamente quando a tensão da linha cai abaixo de um limite definido.

Disparo shunt: permite o disparo remoto do disjuntor por sinais externos.

Operador motorizado: operação remota de ligar/desligar do disjuntor.

Dispositivo de travamento: equipado com cadeado para procedimento de travamento/etiquetagem de segurança.

Tampas de terminais: evitam contato acidental com peças energizadas.

Suíte de comunicação: para integração em sistemas de gestão predial e sistemas de monitoramento e aquisição de dados.

Manutenção e Testes

Manutenção dedisjuntores de baixa tensão, o ciclo específico deve ser julgado de acordo com o ambiente operacional e a frequência operacional. Inspeção visual e testes mecânicos a cada 1-2 anos se estiver estável, limpo e usado com pouca frequência. Mas se você estiver usando-o em ambientes industriais agressivos ou em aplicações muito críticas, é recomendável realizar uma inspeção de imagem térmica todos os anos para verificar se há pontos quentes e um teste elétrico abrangente a cada 3-5 anos.

Ceho recomenda verificação de resistência de isolamento, medição de resistência de contato e teste de injeção. Se você encontrar problemas específicos ou achar que precisa substituir e atualizar, entre em contato conosco e obtenha suporte técnico.

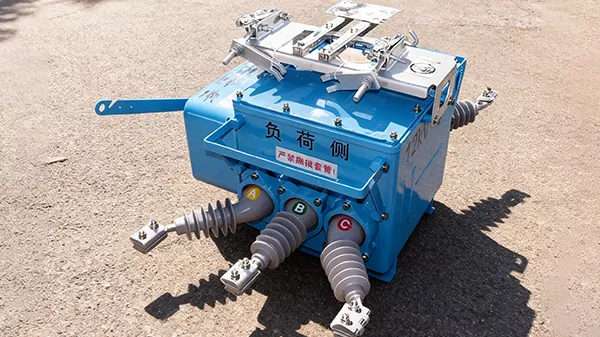

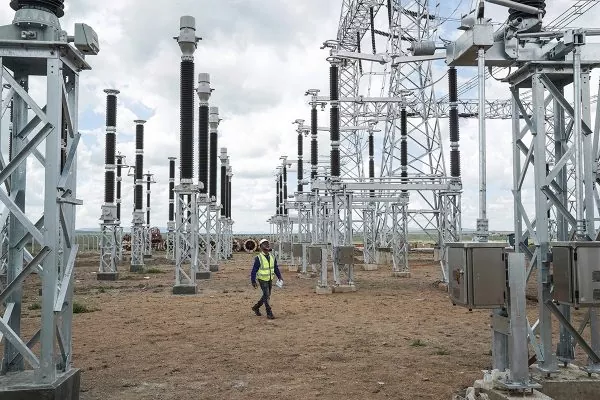

Na área de distribuição e controle de energia industrial, a Chave de Alta Tensão é muito importante, se você procura um produto que funcione perfeitamente em condições extremas, entre em contato imediatamente com a Ceho.

Qual é a diferença fundamental entre uma chave de alta tensão e um disjuntor?

Interruptores de alta tensãoe os disjuntores de alta tensão são diferentes em cenários de função e aplicação. Se você perguntar a diferença mais fundamental, ela é principalmente funcional e a função determina o uso.

Chaves de alta tensão são usadas para conexão e desconexão normais de circuitos, para operar sem falhas, e são frequentemente usadas para manutenção de equipamentos e comutação de carga. A função de proteção do disjuntor de alta tensão o torna mais adequado para uso em situações de falha, como curto-circuito e sobrecarga.

O que devo prestar atenção ao escolher uma chave de alta tensão?

Não se preocupe em escolher produtos inadequados,entre em contato com Ceho, vamos elaborar soluções específicas para você, se você quiser considerar primeiro a direção geral, esses pontos são os que precisam ser observados, o primeiro é a tensão e a corrente nominais, enfim, você não pode escolher aqueles que não estão em conformidade com o sistema de energia. Em segundo lugar, sua capacidade de comutação precisa ser capaz de suportar correntes de carga e potenciais correntes de curto-circuito.

Outros diversos ângulos, dependem principalmente do ambiente em que você usará a chave de alta tensão, temperatura, umidade, corrosividade precisam ser considerados, combinados com o ambiente para determinar se existe uma função de segurança e proteção mais direcionada, e se a frequência de operação for mais frequente, também é necessário escolher a adequada, que é diferente da finalidade geral.

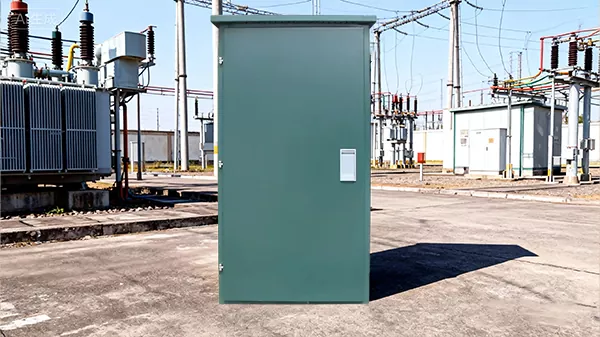

Escolha Ceho'sCaixa de ramificação de cabospara ajudá-lo a gerenciar cabos com eficiência e segurança em sua complexa infraestrutura de energia, dados e comunicações. Esses produtos protegem efetivamente as conexões contra riscos ambientais, estresse mecânico e acesso não autorizado, ao mesmo tempo que mantêm a fiação sistemática, melhorando a confiabilidade, a segurança e a facilidade de manutenção.

Quais são as principais verificações de segurança antes do comissionamento da caixa de derivação de cabos?

Confirme que ocaixa de filialestá completamente desenergizado e bloqueado.

↓

Todas as conexões dos cabos são apertadas com a especificação de torque correta ou ajustadas caso contrário, caso contrário poderá ocorrer superaquecimento.

↓

Verifique se cada ramificação está instalada com a classificação correta do fusível ou disjuntor de acordo com o projeto do sistema.

↓

Todos os pontos de entrada de cabos não utilizados precisam ser devidamente vedados com plugues para manter a proteção IP. Por favor, confirme isso.

↓

Os gabinetes e barramentos estão devidamente aterrados?

↓

Testes completos de resistência de isolamento e continuidade conforme exigido pelos regulamentos.

Recursos ambientais e de instalação

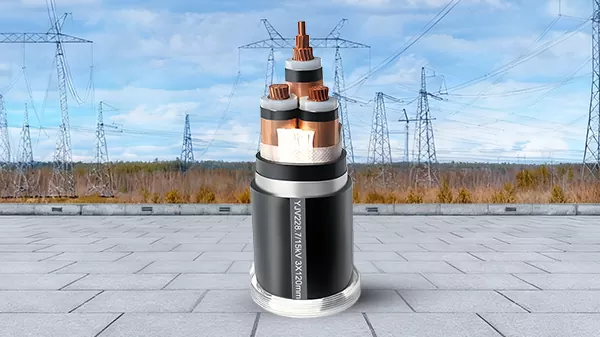

A Ceho pode fornecer painéis, transformadores, subestações e outros equipamentos elétricos, e os cabos também são importantes para sistemas elétricos, que também fazem parte de nossas soluções completas de produtos. Seguimos rigorosamente os padrões da indústria, tecnologia avançada e vida útil mais longa.

Que tipos de cabos oferecemos?

A Ceho oferece cabos de baixa, média e alta tensão.

Cabo de baixa tensãoo projeto é simples, a faixa de tensão está abaixo de 0,6 / 1kV, mas embora o projeto seja simples, deve ter resistência ao desgaste, resistência à corrosão e funções retardadoras de chama.

A faixa de tensão decabos de média tensãoestá entre 1kV e 35 kV, o isolamento e a resistência à tensão são melhores e os requisitos de proteção externa são maiores. Usaremos um design de isolamento multicamadas.

A faixa de tensão decabos de alta tensãoexcede 35kV, entre 35kV e 220kV.Você precisa selecionar isto para transmissão de energia de longa distância.O design deste tipo de produto é mais responsável que os dois anteriores, com alto desempenho de isolamento e resistência de tensão mais testada.

Faixa de aplicação

Isso também precisa ser diferenciado de acordo com o tipo de tensão do cabo de alimentação, e o uso geral certamente causará problemas. Os cabos de baixa tensão da Ceho podem ser usados ​​em residências, edifícios industriais, shopping centers, edifícios de escritórios e outros locais para transmitir eletricidade a vários equipamentos e instalações terminais.

Os cabos de média tensão podem conectar diferentes equipamentos de energia e são frequentemente vistos em aplicações de transmissão de energia entre redes de distribuição urbanas, instalações industriais e subestações.

Cabos de alta tensão mencionados acima, linhas de transmissão de ultra-alta tensão, transmissão de energia de longa distância, precisam usar tais cabos.
