Cabo de alimentação de baixa tensão

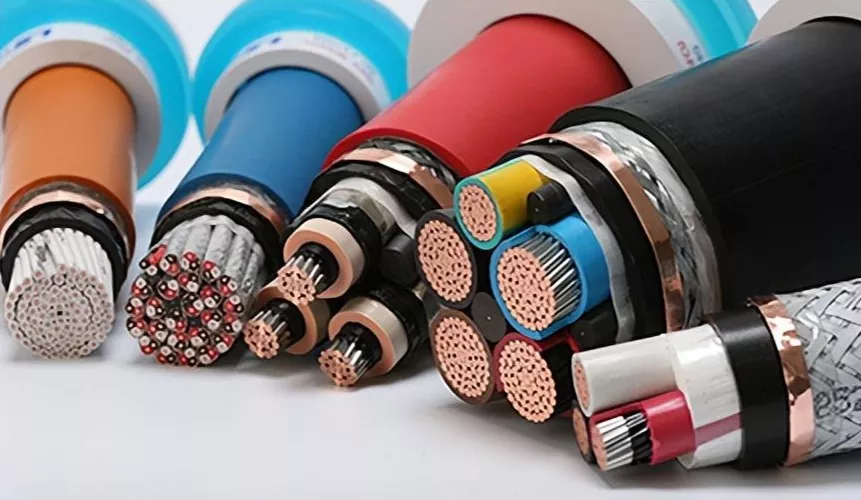

Cabo de alimentação de baixa tensão direto da fábrica no atacado - 50% de desconto em pedidos em grandes quantidades. Os cabos da Ceho incluem cabos de bandeja UL em tamanhos de potência e cabos CSA Teck 90 (3 condutores com aterramento ou 4 condutores com produtos de aterramento) disponíveis em uma variedade de opções de blindagem ou armadura. Não importa qual cabo você escolher, você experimentará excelente confiabilidade e desempenho máximo. Os cabos de energia de baixa tensão são componentes essenciais em sistemas de energia elétrica modernos, projetados para transmitir eletricidade com eficiência em redes de baixa tensão (BT), média tensão (MT) e alta tensão (AT). Esses cabos elétricos apresentam excelente condutividade, isolamento robusto e resistência superior ao calor e às intempéries, tornando-os adequados para aplicações industriais, comerciais e de infraestrutura. Com materiais avançados e engenharia de precisão, os cabos de alimentação garantem uma transmissão de energia segura, estável e duradoura em diversos ambientes.

Módulo de dimensionamento de cabos de baixa tensão

É evidente que diferentes ambientes de instalação requerem diferentes designs e materiais de cabos. O módulo de seleção do Ceho pode calcular tamanhos de cabos para locais específicos em uma rede com base em qualquer um dos seguintes padrões:

● Norma IEC 60364 5-52: Instalações elétricas de baixa tensão – Parte 5-52: Seleção e instalação de equipamentos elétricos – Sistemas de cabeamento.

● Método NEC: Código Elétrico Nacional NFPA-70-2011.

Este módulo é adequado para sistemas trifásicos/monofásicos radialmente balanceados. O cálculo suporta materiais condutores de cobre ou alumínio e materiais de isolamento ou tipos de cabos em conformidade com as normas relevantes.

Cálculos

● Capacidade de transporte de corrente – Levando em consideração o método de instalação do cabo, o software determina o tamanho do cabo com base na capacidade de transporte de corrente instalada. Os fatores a serem considerados ao selecionar cabos de energia de baixa tensão incluem, mas não estão limitados a, resistência térmica e temperatura do solo e agrupamento de circuitos.

● Limites de Queda de Tensão sob Condições Normais de Operação – Calculados com base na fórmula padrão de queda de tensão. O software determina o tamanho do cabo com base nos limites de queda de tensão especificados. Os cabos de alimentação de baixa tensão levam em consideração a resistência, a reatância e o comprimento do cabo e fornecem dados sobre a queda de tensão máxima permitida.

● Capacidade de resistência a curto-circuito (somente padrão IEC) – Calcula o aumento de temperatura de curto-circuito com base na corrente máxima de falha e na duração da falha. Estes parâmetros podem ser definidos ou baseados em análises de curto-circuito realizadas.

● Se vários cálculos forem realizados no mesmo dispositivo, as dimensões ideais serão determinadas e cabos específicos serão recomendados na biblioteca de cabos.

● A corrente de plena carga e o fator de potência podem ser baseados na análise de fluxo de potência realizada ou definidos pelo usuário.

Biblioteca de cabos

O tipo de cabo é um fator chave na seleção do cabo. O software da Ceho inclui uma biblioteca abrangente de cabos contendo cabos de núcleo único, três núcleos e três núcleos com condutor de aterramento. Todos os dados nominais e de configuração do cabo estão disponíveis para cálculo.

8 etapas para seleção e dimensionamento de cabos de alimentação de baixa tensão

1. Determine os requisitos de carga

Calcule a demanda atual com base na potência do equipamento, tempo de operação e tipo de carga (contínua/intermitente) para garantir que o cabo possa transportar a carga de forma estável por um longo tempo. ‌

2. Selecione o tipo de cabo

Selecione materiais isolantes (como polietileno reticulado), materiais condutores (cobre ou alumínio) e estruturas (núcleo único ou núcleo múltiplo) com base nos cenários de aplicação (como usinas nucleares, uso industrial ou civil). ‌

3. Calcule a capacidade de transporte de corrente

Calcule a capacidade de transporte de corrente permitida com base na área da seção transversal do cabo, na temperatura ambiente e no método de colocação (como enterramento direto, conduíte ou suspenso) para garantir que não exceda o valor nominal. ‌

4. Considere a proteção contra curto-circuito

Verifique a capacidade de resistência a curto-circuito do cabo para garantir que ele possa suportar um determinado período de tempo sob corrente de falha (como a capacidade de curto-circuito exigida pela usina nuclear AP1000). ‌

5. Avalie a queda de tensão

Calcule a queda de tensão da linha e certifique-se de que a flutuação de tensão no final esteja dentro da faixa permitida (geralmente ≤5%) para evitar operação anormal do equipamento. ‌

6. Análise económica

Compare o investimento inicial (CAPEX) e o custo operacional (OPEX) de cabos com diferentes secções transversais e selecione a solução com o melhor custo a longo prazo. ‌

7. Ajuste os fatores ambientais

Corrija a capacidade de transporte de corrente do cabo: Use-o com capacidade reduzida em ambientes de alta temperatura e selecione materiais resistentes às intempéries em locais úmidos ou corrosivos. ‌

8. Cumpra os regulamentos de segurança

Siga padrões como UL ou ETAP para garantir que a seleção do cabo de alimentação de baixa tensão atenda aos requisitos de prevenção de incêndio, prevenção de explosão e segurança pessoal (como proteção contra arco)
