Cabo de alimentação de média tensão

Cceho é um fabricante e fornecedor líder de cabos de alimentação de média tensão - oferecendo serviços OEM/ODM com preços de fábrica competitivos! O cabo classificado de 5kV a 35kV é usado para circuitos de distribuição em instalações industriais e comerciais. O cabo de alimentação de média tensão é adequado para uso em locais úmidos ou secos, instalado em canaletas, dutos e ao ar livre, enterrado aéreo ou diretamente, conforme permitido pela NEC. Temperatura não deve exceder 105°C (MV105).

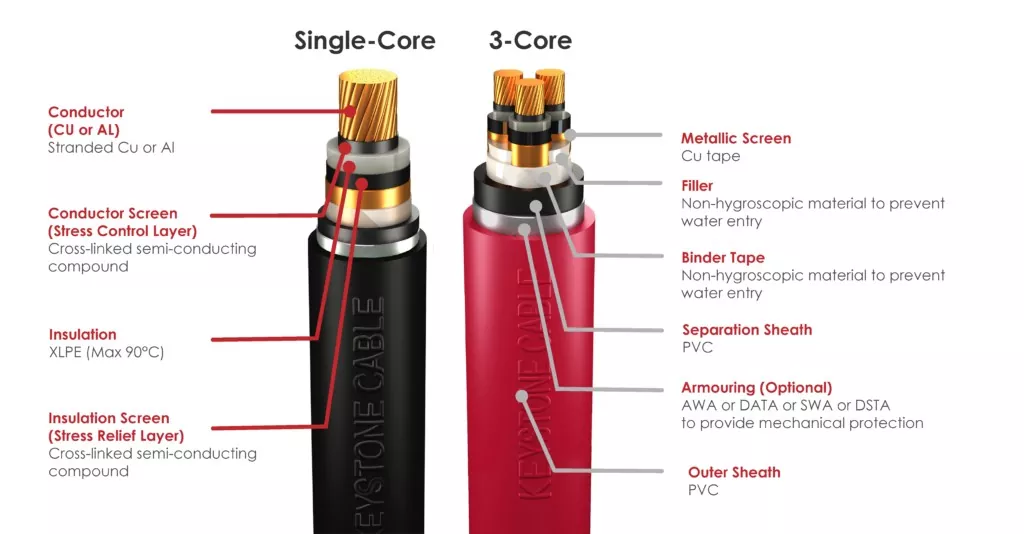

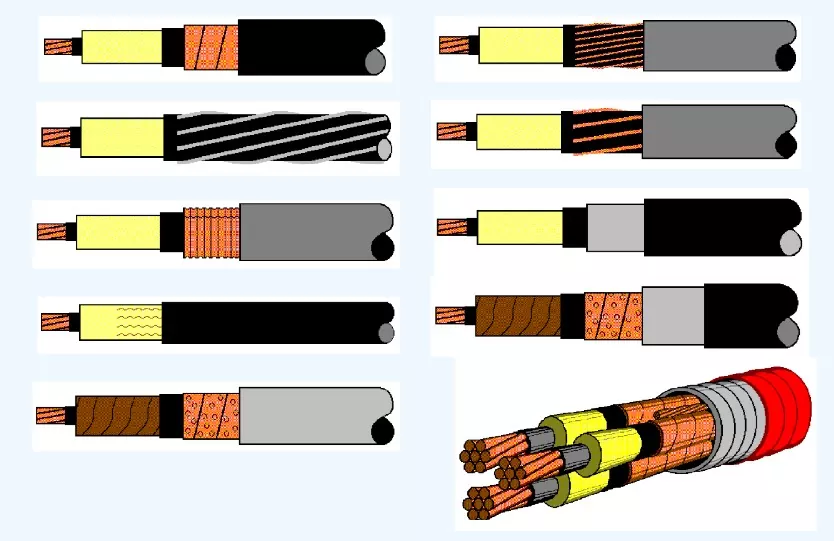

Construção de um cabo MT

Condutor

Existem 2 tipos de condutores que utilizamos para a construção dos nossos cabos de MT: Cobre e Alumínio.

· Cobre: ​​Fabricado em cobre eletrolítico com pureza superior a 99,95%.

· Alumínio: Extraído de lingotes de alumínio com pureza mínima de 99,70%.

Tela do condutor

Nossa tela condutora é um composto semicondutor reticulado extrudado que cobre o condutor metálico. Esta camada atua como um ponto de tensão no isolamento, enfraquecendo potencialmente a sua durabilidade a longo prazo.

Tela de isolamento

A tela de isolamento é um composto semicondutor reticulado extrudado sobre o isolamento. Proporciona uma superfície lisa, servindo como material de transição entre o isolamento onde existe campo elétrico e a tela metálica condutora, onde o campo elétrico é zero. Assim, isto reduz a tensão na camada de isolamento.

Tela Metálica

A tela metálica normalmente consiste em uma camada de fita de cobre aplicada helicoidalmente com uma sobreposição sobre a tela de isolamento. A blindagem metálica em um cabo de 3 núcleos garante que o campo elétrico permaneça contido no núcleo do cabo.

Conjunto de cabos (opcional)

Para cabos de 3 núcleos, as marcas de identificação (marrom, preto, cinza) são colocadas sob a blindagem metálica antes da colocação dos núcleos.

Um enchimento de polipropileno não higroscópico é aplicado entre os núcleos dispostos para fornecer um formato circular para todo o cabo. Fita(s) de polipropileno ou fita(s) PETP (poliéster) são usadas como fita de barreira sobre os núcleos dispostos.

Bainha de separação (opcional)

Todos os cabos blindados incluem uma camada extrudada de PVC preto, MDPE ou bainha de separação LSZH, aplicada sobre o núcleo ou núcleos dispostos para evitar a corrosão, separando diferentes metais e evitando efeitos galvânicos.

Armadura (opcional)

Em cabos blindados, a armadura é aplicada sobre uma bainha de separação para proteção mecânica adicional. Os cabos unipolares usam fios de alumínio (AWA), armadura dupla de fita de alumínio (DATA), enquanto os cabos multipolares usam armadura de fio de aço galvanizado (SWA) ou armadura dupla de fita de aço galvanizado (DSTA).

Bainha Externa

Todos os cabos de alimentação de média tensão têm uma camada extrudada de PVC, MDPE ou LSZH sobre o núcleo, o núcleo colocado ou a armadura. Este revestimento externo, geralmente preto, protege os cabos da luz solar e dos cupins. Outra cor também poderá ser fornecida mediante acordo entre o fabricante e o comprador.
