As três etapas da fabricação de transformadores: a história por trás do enrolamento, da montagem e dos testes

No grande esquema dos sistemas de energia modernos, os transformadores são conhecidos como o “coração” da rede elétrica. Ela permanece silenciosa em subestações, parques industriais ou cantos de cidades, mas realiza as missões principais de conversão de tensão, transmissão de energia e isolamento elétrico. É a força vital invisível que mantém o funcionamento da sociedade moderna. No entanto, poucas pessoas sabem que o processo de nascimento deste “coração” pesado do zero não é uma simples operação de linha de montagem industrial, mas uma longa jornada que combina física de precisão, ciência de materiais e habilidade artesanal extrema. Nesta linha de produção invisível, o surgimento de cada transformador incorpora a sabedoria de inúmeros engenheiros e o suor dos artesãos. Da consideração repetida dos desenhos do projeto até a aceitação final da entrega do produto acabado, todo o processo de fabricação pode ser resumido em três movimentos principais interligados - "enrolamento, instalação e teste". Por trás dessas três palavras aparentemente simples está a busca definitiva pela precisão milimétrica e um compromisso silencioso de décadas com a segurança energética.

Parte Um: Enrolamento - o nascimento do "nervo" do transformador

Se o transformador for comparado ao corpo humano, então os enrolamentos são a sua “rede neural”. Esta etapa é a alma de todo o processo de fabricação e determina o desempenho futuro e a vida útil do transformador.

Na oficina de purificação com temperatura e umidade constantes, trabalhadores técnicos operam enormes bobinadeiras. As matérias-primas em suas mãos não são fios de cobre comuns, mas fios planos de cobre ou fitas metálicas especialmente isoladas. Cada camada de enrolamento requer a colocação de papel isolante de alta resistência ou filme isolante entre os fios, o que é como colocar camadas de "roupas de proteção" fortes para os "nervos".

Enrolamento: trança de precisão de conversão eletromagnética

O principal segredo do processo de enrolamento é "firme, uniforme e preciso":

• "Apertado": Cada volta da bobina deve se encaixar firmemente sem deixar lacunas, o que afeta diretamente a eficiência futura da conversão de energia
• "Uniforme": A distribuição dos materiais isolantes deve ser absolutamente uniforme. Qualquer fraqueza pode tornar-se um perigo oculto de colapso futuro.
• "Preciso": O tamanho geométrico e o número de voltas do enrolamento devem ter precisão de milímetros e décimos de voltas

O enrolamento da bobina do transformador é o núcleo absoluto da conversão de energia eletromagnética e a “alma” que determina o desempenho do equipamento. A qualidade do processo de enrolamento determina diretamente o desempenho elétrico, a resistência a curto-circuito e a confiabilidade da operação a longo prazo e a vida útil do transformador. Esta não é de forma alguma uma simples ação “sinuosa”, mas um jogo aprofundado com propriedades físicas eletromagnéticas. É um duplo teste à paciência e às habilidades do artesão.

Entrando na espaçosa oficina de enrolamento, a enorme máquina de enrolamento gira lentamente em meio ao zumbido baixo. Os fios de cobre de alta pureza são empilhados camada por camada no esqueleto isolante preciso de maneira ordenada. Para transformadores especiais ou de alta frequência, os requisitos do processo são mais rigorosos. A fim de superar o "efeito de pele" e o "efeito de proximidade" sob corrente de alta frequência (ou seja, a corrente flui em direção à superfície do condutor, resultando em aumento de resistência e aquecimento), os artesãos geralmente precisam usar fio Litz torcido por vários fios de filamentos ou controlar estritamente a espessura física do condutor. Durante o processo de enrolamento, o controle da tensão é uma prioridade: se a tensão for muito alta, afinará o fio e até destruirá a película isolante de tinta em sua superfície; se a tensão for muito pequena, a bobina ficará solta e deformada, o que não só afetará a eficiência da condutividade térmica, mas também levará a uma diminuição da resistência mecânica sob o impacto da força eletromagnética.

A fim de reduzir a indutância de vazamento e obter melhor eficiência de acoplamento magnético, os transformadores modernos costumam usar o "método de enrolamento intercalado" ou "método de enrolamento sanduíche", ou seja, o enrolamento primário é dividido em dois e o enrolamento secundário é habilmente imprensado no meio. Além disso, para suprimir a interferência do ruído de modo comum de alta frequência em equipamentos periféricos, às vezes é adicionada uma camada de blindagem de folha de cobre entre os lados primário e secundário para conduzir com segurança a corrente de interferência de volta ao fio terra. Após o enrolamento de cada camada, é necessário colocar fita de poliimida resistente a altas temperaturas ou papel isolante composto DMD, que não é apenas um isolamento físico entre as camadas, mas também uma linha de defesa fundamental para o isolamento elétrico. Assim como o grande artesão Zhang Guoyun, quando confrontado com milhares de juntas de solda de precisão e dezenas de milhares de metros de fios no transformador conversor UHV, ele deve contar com um par de mãos habilidosas e um martelo de couro especial para controlar com precisão a tolerância geométrica da bobina pesando dezenas de toneladas dentro de mais ou menos 1 mm. Este não é apenas um desafio extremo à força física, mas também a interpretação definitiva da palavra “engenhosidade”.

Parte Dois: Montagem – Construindo o “Corpo e Ossos” do Transformador

Se o enrolamento dá ao transformador seus “nervos”, então a montagem serve para criar seu “corpo e ossos”. Este processo reúne o núcleo, enrolamentos e outros componentes em um todo orgânico.

• Montagem central:O núcleo do transformador é feito de chapas de aço silício empilhadas, tão finas quanto papel. A superfície dessas chapas de aço silício é coberta com um revestimento isolante especial para reduzir as perdas por correntes parasitas. Os trabalhadores empilham milhares de chapas de aço silício exatamente como um quebra-cabeça. Cada peça deve estar na direção correta e ter juntas firmes. Após a conclusão, um enorme dispositivo hidráulico é usado para exercer dezenas de toneladas de pressão para garantir que o núcleo de ferro esteja firme e sem lacunas.

• Conjunto de enrolamento:coloque cuidadosamente a bobina enrolada na coluna do núcleo de ferro. Este processo requer técnicas de levantamento precisas e ampla experiência porque o isolamento do enrolamento é extremamente frágil e quaisquer arranhões podem causar curto-circuitos em operações futuras.

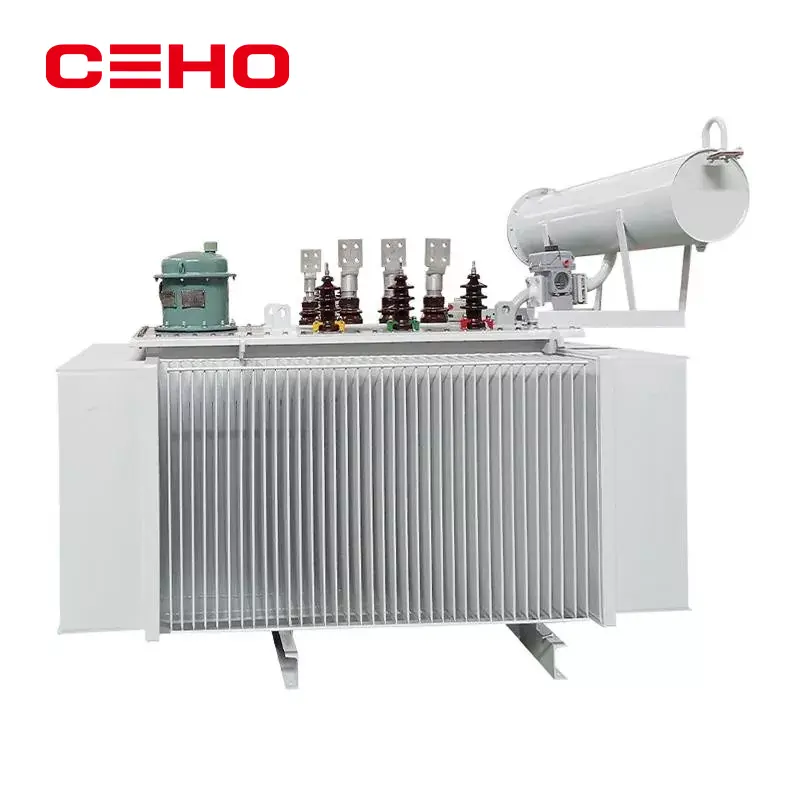

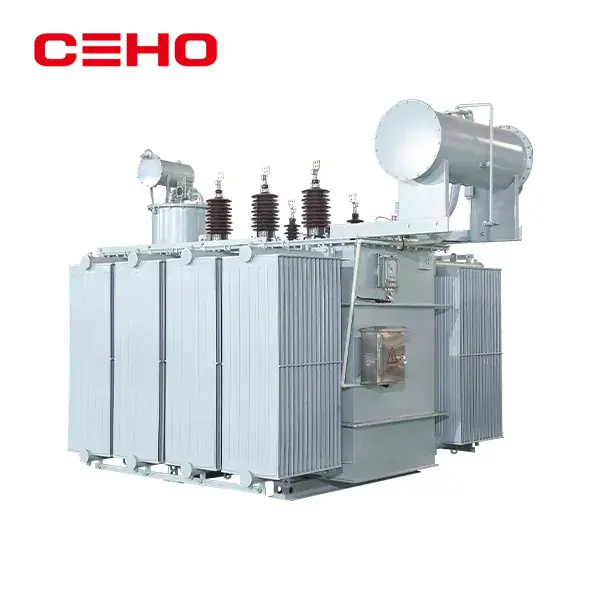

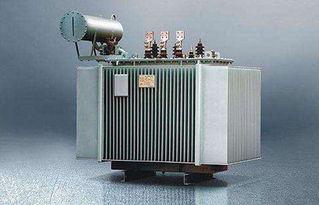

• Instalação de tanque de óleo e acessórios:Para transformadores imersos em óleo, o próximo passo é soldar e montar o tanque de óleo. O tanque de óleo não é apenas um recipiente, mas também o “radiador” do transformador. Os tanques de óleo de transformador modernos são projetados com passagens de óleo complexas em seu interior, que podem guiar o óleo do transformador para circular com eficiência e dissipar o calor. Finalmente, instale vários acessórios como buchas, conservador de óleo, dispositivo de resfriamento e relés de proteção.

Após a conclusão da montagem, o transformador passará por um "batismo" crucial - tratamento de isolamento. Quer se trate de fundição a vácuo de resina epóxi para transformadores do tipo seco ou impregnação de pressão a vácuo (VPI) para transformadores imersos em óleo, o objetivo principal é remover completamente a umidade e as bolhas de ar dentro das bobinas. Em um ambiente de alto vácuo, a tinta isolante ou o óleo do transformador podem penetrar em cada pequena lacuna e formar uma camada protetora forte e densa após a cura. Isto não só aumenta muito a condutividade térmica do equipamento e conduz eficientemente o calor interno para a superfície, mas também isola eficazmente a umidade e o oxigênio do exterior, evita o envelhecimento e a degradação dos materiais de isolamento durante a operação a longo prazo e garante que o transformador seja sólido como uma rocha durante suas décadas de serviço.

O diretor da oficina de montagem nos disse: “O processo de montagem é um teste tanto de força física quanto de força mental. O corpo de um transformador de tamanho médio pesa dezenas de toneladas, mas nossos requisitos de precisão operacional atingem níveis milimétricos.

Parte Três: Testes – Emissão de um “Certificado de Saúde” para o Transformador

Após as duas primeiras etapas, um transformador começou a tomar forma, mas se ele está “saudável e qualificado” e capaz de operar de forma estável nas próximas décadas deve ser verificado através de testes rigorosos. Esta etapa pode ser considerada como um exame físico completo do transformador e a emissão de um “certificado de saúde”.

Quando o transformador finalmente sai da linha de montagem e sua aparência começa a tomar forma, ele ainda não está realmente “acabado”. Antes de ser entregue aos usuários e conectado à rede elétrica, ele deve passar por uma série de testes de simulação quase cruéis. Este é o capítulo final das “três etapas” da fabricação – teste. Este link é o último obstáculo para a qualidade do produto e a verificação mais direta da teoria do design.

O teste de rotina é um exame físico básico:

• Relação de transformação e teste de polaridade: verifique se o transformador pode "mudar" a tensão correta
• Teste de resistência DC: Verifique se há algum “defeito oculto”, como fios quebrados e contatos ruins dentro do enrolamento.
• Teste de resistência de isolamento: Avaliando a saúde do “sistema de isolamento” do transformador
• Testes sem carga e com carga: medem o "nível de consumo de energia" e a "eficiência de funcionamento" do transformador

Testes especiais são tomografias computadorizadas profundas:

+  Teste de tensão suportável de indução e descarga parcial: Este é um dos testes mais críticos. Na condição de várias vezes superior à tensão nominal, dura dezenas de minutos e, ao mesmo tempo, um sensor sensível é usado para "monitorar" se há um som "crepitante" de descarga parcial dentro do transformador. Qualquer sinal de descarga anormal significa que existe um perigo oculto no sistema de isolamento

+  Teste de impacto de raios e impacto operacional: simula o impacto de descargas atmosféricas naturais e falhas na rede elétrica no transformador para testar sua "resistência à pressão"

+  Teste de aumento de temperatura: deixe o transformador funcionar sob carga nominal por um longo período e meça a temperatura de cada peça para garantir que não "superaquecerá" nas condições mais severas.

A linguagem comum por trás das três etapas: lean e engenhosidade

Ao longo de todo o processo de "enrolamento, montagem e teste" está o gerenciamento enxuto da indústria moderna e a engenhosidade da fabricação tradicional.

Na fábrica de transformadores atual, cada processo possui uma instrução operacional padrão e cada parâmetro-chave é registrado em tempo real e carregado no MES (Manufacturing Execution System), alcançando total rastreabilidade do processo. Ao digitalizar o código QR no transformador, você pode ver seu “perfil de ciclo de vida completo” – quais chapas de aço silício foram usadas, quem enrolava as bobinas e todos os pontos de dados durante o teste.

Mas, ao mesmo tempo, a experiência e o julgamento dos antigos mestres ainda são insubstituíveis. A sensação durante o enrolamento, o julgamento espacial durante a montagem e a análise das causas das anomalias nos testes. Esses “conhecimentos tácitos” que não podem ser completamente codificados ainda são a chave para a fabricação de transformadores de alta qualidade.

Da oficina à rede

Os transformadores que completaram as três etapas de "enrolamento, instalação e teste" e passaram em todos os testes serão cuidadosamente limpos, pintados e embalados, prontos para serem enviados para todas as partes do país e até mesmo para o exterior. Eles se instalarão na subestação, se conectarão à rede elétrica e começarão a vigiar silenciosamente por décadas.

Quando desfrutamos de eletricidade estável e confiável, poucas pessoas pensariam que a “jornada” tranquila de cada quilowatt-hora de eletricidade começa com esses processos precisos e rigorosos na oficina de fabricação do transformador. Enrolamento, instalação e testes - por trás dessas três palavras simples está o acúmulo de inúmeros detalhes de processos, a combinação de fabricação de precisão e testes rigorosos, e a persistência da qualidade por gerações de fabricantes de transformadores.

Nesta era de crescente dependência da eletricidade, o "processo de três etapas" de fabricação de transformadores continuará a evoluir, incorporando novos elementos mais inteligentes e ecológicos, mas a busca central pela precisão, confiabilidade e segurança nunca mudará. Porque cada transformador transporta não apenas corrente e tensão, mas também a luz e a energia da sociedade moderna.
