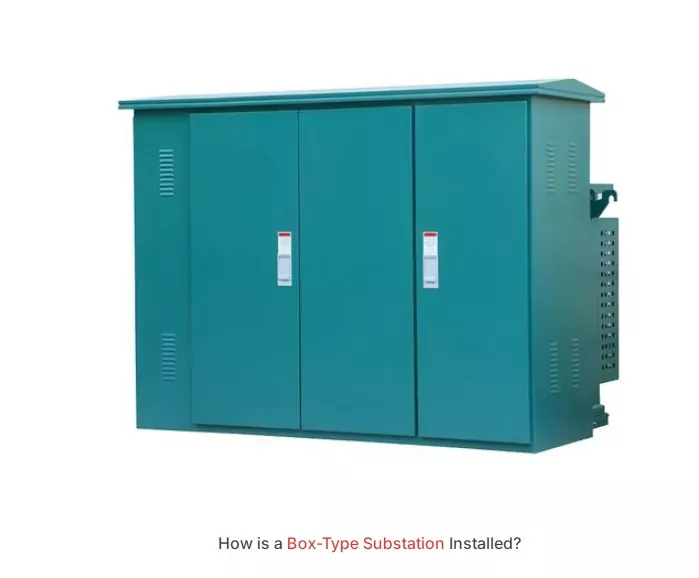

Subestação Geográfica Tipo Caixa

As subestações geográficas do tipo caixa estão revolucionando a distribuição de energia, oferecendo soluções compactas, eficientes e altamente confiáveis ​​para sistemas elétricos modernos. Projetadas para atender às crescentes demandas de urbanização, desenvolvimento industrial e geração distribuída de energia, essas subestações combinam perfeitamente uma estética elegante com funcionalidade avançada. Amplamente implantada em diversas aplicações – desde redes urbanas até projetos de energia renovável – esta subestação oferece versatilidade incomparável. Este guia se aprofundará nos principais componentes, princípios de design e vantagens das subestações em contêineres, ajudando você a compreender plenamente seu papel fundamental na atualização da infraestrutura de energia.

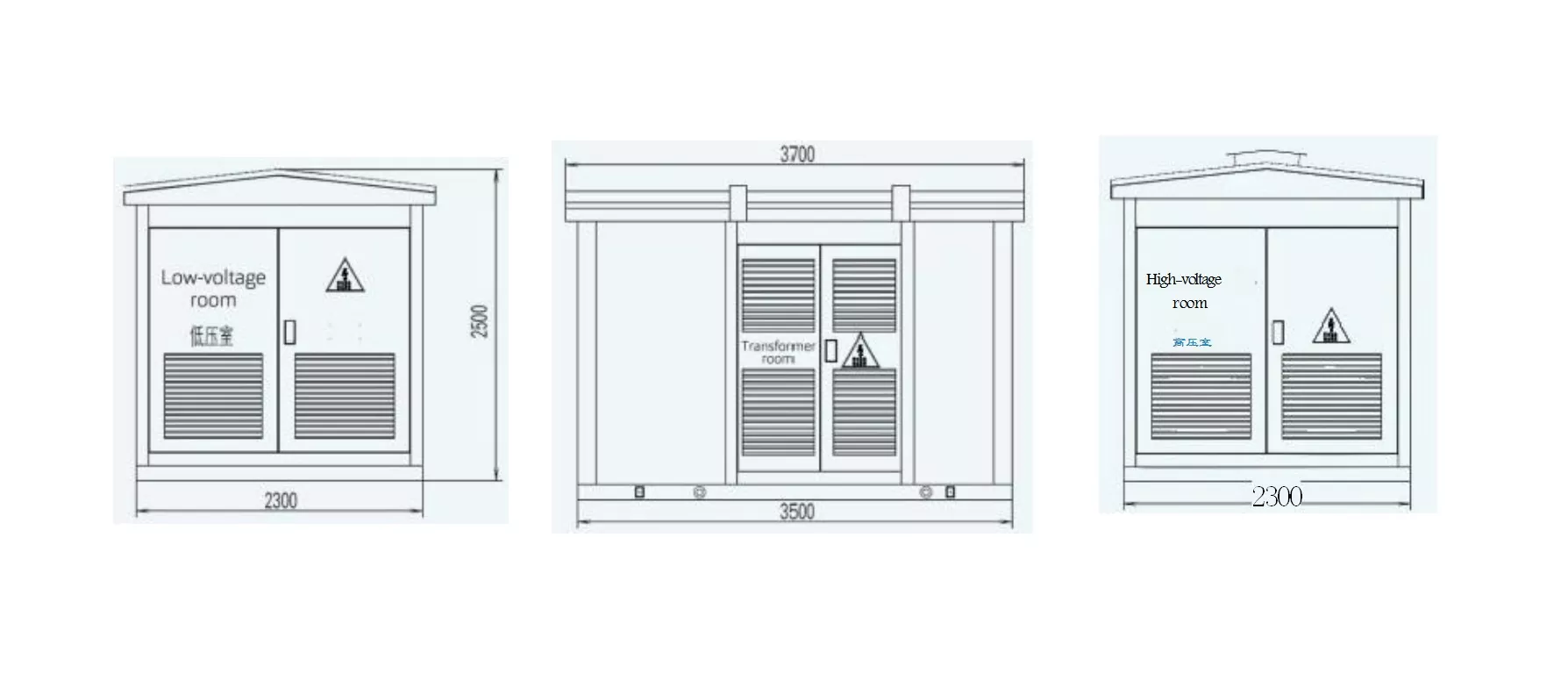

Desenho dos limites da caixa: (tome 630kVA como exemplo)

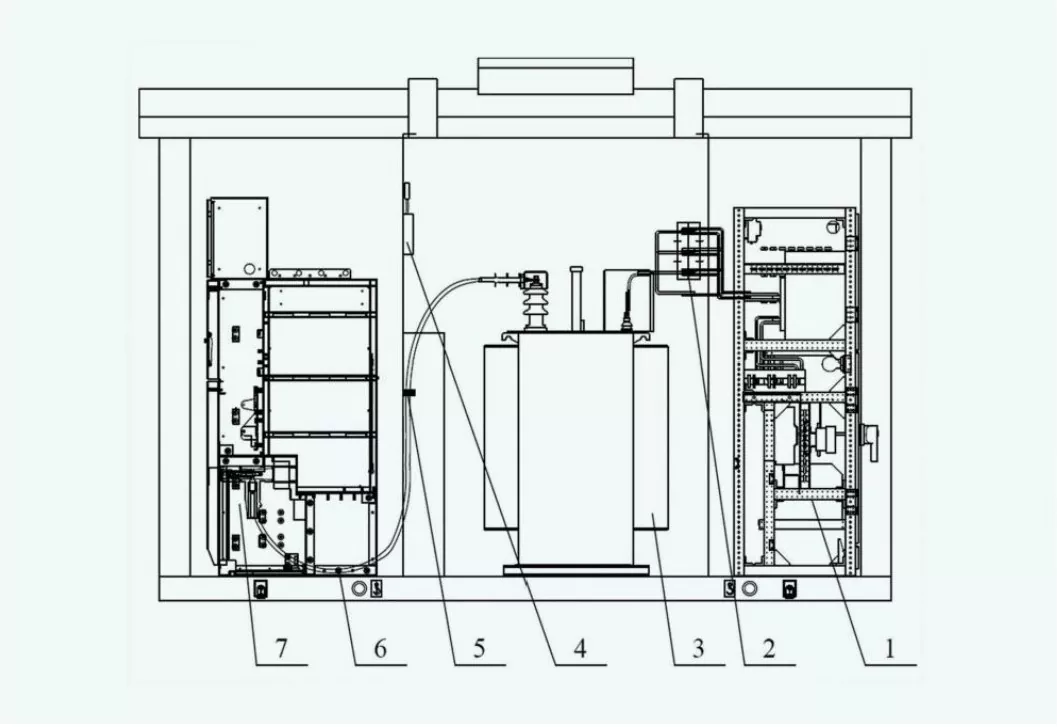

Componentes principais

●Aparelhagem de alta tensão

Responsável pela entrada e desconexão da fonte de alimentação de alta tensão. Os principais parâmetros técnicos incluem tensão nominal (12kV, 24kV ou 36kV) e capacidade de interrupção de curto-circuito (25kA a 40kA).

●Transformador

Usado para reduzir a alta tensão para diminuir a tensão utilizável. Os parâmetros incluem capacidade (variando de 50kVA a 2500kVA), classe de isolamento e eficiência (geralmente acima de 98%).

● Aparelhagem de baixa tensão

Responsável pela distribuição de energia aos usuários finais e pelo fornecimento de proteção ao circuito. Os componentes incluem disjuntores, fusíveis e medidores. As tensões nominais variam de 0,4kV a 1kV e correntes nominais de até 6300A, dependendo da aplicação.

● Gabinete

O gabinete de uma subestação tipo caixa pode fornecer proteção física e vedação ambiental. Nossos produtos geralmente têm design de nível de proteção IP54 ou IP65, ambiente externo e hostil tem uma alta adaptabilidade.

● Sistema de energia auxiliar

Isto é para alimentar equipamentos internos (ventiladores de resfriamento, aquecedores e iluminação). Os parâmetros incluem tensão nominal (220 V ou 110 V CA/CC) e capacidade de energia.

● Sistema de resfriamento

Certifique-se de que os transformadores e outros componentes operem dentro dos limites térmicos. O modo de resfriamento pode ser resfriamento com ar natural (AN) ou resfriamento com ar forçado (AF), julgue de acordo com a capacidade de carga e o ambiente.

● Sistema de Proteção e Controle

Ele contém relés, unidades de controle e dispositivos de monitoramento para a segurança e estabilidade do sistema. As configurações de proteção exigem limites de corrente e tensão que se aplicam a todo o sistema.

● Sistema de Aterramento

Fornece segurança crítica contra choque elétrico e garante a dissipação da corrente de falha. O sistema de aterramento consiste em aço galvanizado ou fita de cobre projetada para baixa resistência, abaixo de 1Ω na maioria das instalações.

Instalação

Existem várias etapas importantes para a instalação da Subestação Tipo Caixa Geográfica.

1. Seleção e preparação do local

O local precisa ser plano, estável e bem drenado. Mas também para atender aos requisitos de segurança e acesso, escolha de acordo com sua situação real.

2. Construção da Fundação

Construa fundações de concreto armado para suportar o peso da subestação e garantir a estabilidade estrutural.

3. Posicionamento e Montagem

A caixa é colocada na fundação por meio de equipamentos de elevação e fixada contra forças mecânicas com parafusos ou âncoras.

4. Conexão Elétrica

Conecte os cabos de entrada e saída aos terminais de alta e baixa tensão. Preste atenção para que o aterramento esteja correto, é muito importante para a segurança do sistema.

5. Teste e Comissionamento

Instalação Completa Realize testes de resistência de isolamento, calibração de relés de proteção e verificações funcionais em todos os componentes. Antes de ligar a subestação, é uma boa ideia reconfirmar o código elétrico local.
