Transformador fotovoltaico tipo caixa BS

A eletricidade gerada pelas células fotovoltaicas é CC de baixa tensão. Depois de ser coletado e invertido em CA trifásico de baixa tensão, o transformador fotovoltaico tipo caixa BS é aumentado para 10kV, 20kV ou 35kV por uma subestação fotovoltaica pré-fabricada dedicada e conectado à rede. As subestações pré-fabricadas elevadoras fotovoltaicas normalmente têm múltiplas linhas de entrada de baixa tensão, com um transformador separado no lado de baixa tensão. O transformador pré-fabricado está equipado com um sistema de controle inteligente que carrega o status operacional de cada componente para uma sala de controle central para monitoramento centralizado.

Subestações pré-fabricadas dedicadas para geração de energia eólica são usadas para converter a tensão de saída de 690 V das turbinas eólicas em 10 kV ou 35 kV para conexão à rede. Normalmente, o grupo gerador é usado em conjunto com a subestação pré-fabricada elevadora e há apenas uma linha de entrada de baixa tensão.

O transformador tipo caixa fotovoltaico BS e as subestações pré-fabricadas específicas para energia eólica normalmente empregam uma estrutura de montagem de transformador para reduzir o tamanho e a área ocupada, facilitando o transporte e a instalação. Em comparação com as subestações elevadoras pré-fabricadas, são mais leves e, por eliminar a necessidade de sistema adicional de refrigeração do transformador, oferecem maior eficiência de conversão.

Ao usar subestações elevadoras pré-fabricadas, tanto transformadores imersos em óleo quanto a seco podem ser instalados internamente.

Parâmetros técnicos

O modo de instalação da subestação tipo caixa especial para geração de energia fotovoltaica e da subestação tipo caixa especial para geração de energia eólica deve ser determinado de acordo com a forma estrutural selecionada no projeto da biblioteca. Uma fundação de instalação especial deve ser configurada e as medidas necessárias de aterramento e fixação devem ser tomadas. Consulte os métodos básicos de produção e instalação de subestações de caixa pré-fabricadas e transformadores combinados.

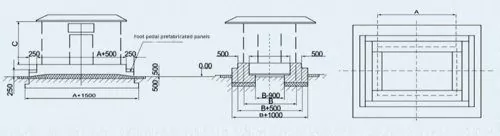

Diagrama Base de Instalação

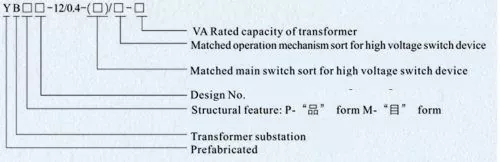

Modelo e significado

Recursos do produto

1. O invólucro do transformador tipo caixa fotovoltaica BS adota design de tecnologia avançada, tem uma variedade de garantia de desempenho confiável, durável, isolamento térmico, ventilação, resistência à corrosão, prevenção de poeira, à prova d'água, prevenção de pequenos animais, aparência bonita.

2. XGN15, HXGN17 ou KNYN 28A podem ser selecionados como linha de entrada, medição de alta tensão e linha de saída de alta tensão para comutadores de alta tensão. O lado de alta tensão pode ser organizado em uma variedade de modos de fonte de alimentação, incluindo fonte de alimentação de rede em anel, fonte de alimentação terminal, fonte de alimentação dupla, etc., e pode ser instalado com elementos de medição de alta tensão para atender aos requisitos de medição de alta tensão. Recomenda-se que o interruptor principal use interruptor de carga ou disjuntor a vácuo, estrutura compacta e razoável e tem um bom efeito anti-má operação.

3. GGD, GCS ou MNS podem ser selecionados como painel de distribuição de baixa tensão, compensação de potência reativa e linha de saída de baixa tensão. O lado de baixa tensão adota estrutura de painel / gabinete, que pode atender às funções de distribuição de energia, distribuição de energia de iluminação, compensação de energia reativa, medição de energia elétrica, etc. O interruptor principal é um interruptor de carga comum ou disjuntor inteligente, que é flexível para instalar e fácil de operar.

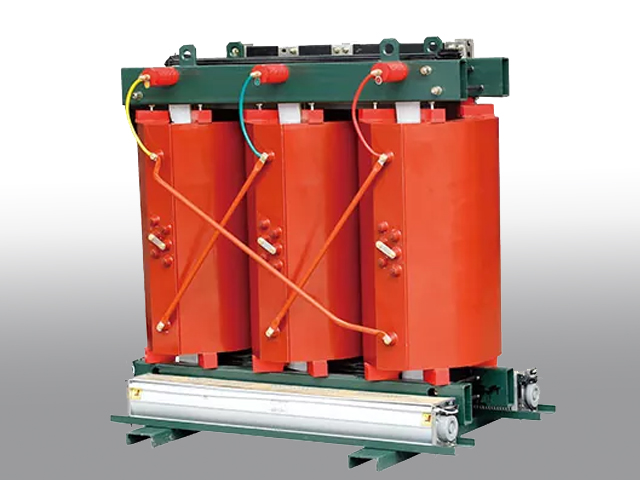

4. O transformador pode ser um transformador imerso em óleo totalmente selado ou um transformador do tipo seco. Para transformadores imersos em óleo são recomendados os modelos S9, S11, S13 ou SH15, enquanto para transformadores do tipo seco são recomendados os modelos SCB11, SCB12, SCB14 ou SCBH15.

5. A tampa superior da caixa adota um design de estrutura de camada dupla e a camada intermediária é preenchida com espuma de plástico, de modo que o efeito de isolamento térmico é bom. A sala do transformador está equipada com dispositivos de monitoramento anticondensação e controle automático de temperatura, dispositivos de aquecimento e resfriamento. O dispositivo à prova de poeira é disposto na posição correspondente à veneziana fora da placa da porta e da placa lateral.

Ambiente de Trabalho

1.  A altitude não deve exceder 1000m;

2.  Temperatura ambiente: - 25 ° C ~ + 40 ° C;

3.  Umidade relativa: o valor médio diário não deve ser superior a 95%, e o valor médio mensal não deve ser superior a 90%;

4.  Local de instalação: um local sem fogo, risco de explosão, poeira condutiva, gás químico corrosivo e vibração violenta.

Caso as condições acima sejam ultrapassadas, o usuário poderá negociar com nossa empresa.
