Subestação tipo caixa pré-instalada americana

Esta subestação tipo caixa pré-instalada americana também é equipada com uma variedade de dispositivos de segurança, incluindo um sistema de aterramento, dispositivos de proteção contra falhas e pára-raios, garantindo que o sistema de energia opere de forma segura e confiável em todos os momentos. Além disso, o design do produto enfatiza a facilidade de instalação e operação. Seus componentes pré-montados incluem transformadores, disjuntores e quadros de distribuição, encurtando efetivamente o ciclo de instalação e reduzindo os custos de mão de obra. A subestação também está equipada com um avançado sistema de monitoramento, permitindo aos operadores monitorar e gerenciar o sistema de energia em tempo real através de uma sala de controle central. A subestação modular pré-fabricada estilo americano é uma solução de alta qualidade para aplicações industriais e comerciais, atendendo às necessidades de distribuição de energia segura e confiável de maneira econômica.

Parâmetros Técnicos

● Fusível

O lado de alta tensão da subestação tipo caixa pré-instalada americana adota fusível de proteção de backup e fusível plug-in em série para proteção de faixa completa. O fusível de proteção de backup é um fusível limitador de corrente de alta tensão imerso em óleo com grande capacidade de interrupção. O fusível de indução dupla pode fornecer proteção dupla para corrente e temperatura. Se estiver queimado, o núcleo do fusível pode ser facilmente substituído no local.

Estrutura e sequência de operação

1. O layout

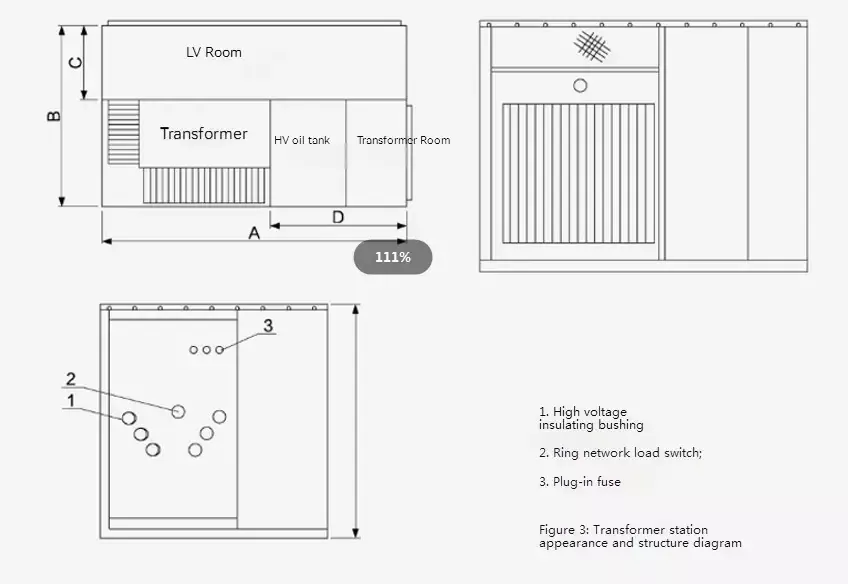

A forma e a estrutura da subestação tipo caixa pré-instalada americana são mostradas abaixo. O tanque é dividido em tanque superior de alta pressão e tanque inferior do transformador.

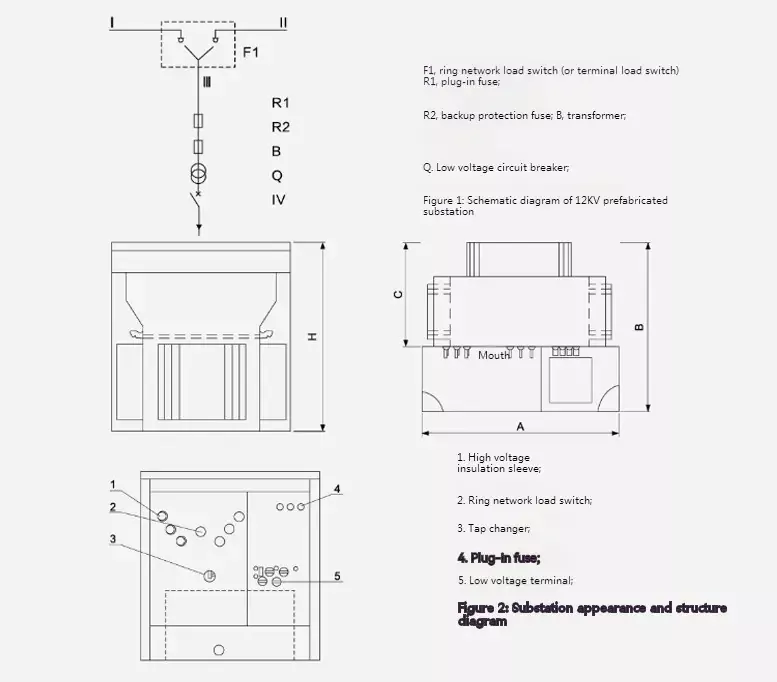

A subestação pode ser usada para sistema de alimentação de rede em anel e sistema de alimentação de terminal. A alimentação da linha e o ramal "l III" são comutados pelo interruptor de carga da rede em anel. saída após passar pelo amperímetro e pelo disjuntor de baixa tensão.

Dimensões e peso

2. O transformador

Para as subestações tipo caixa pré-instaladas americanas, utilizamos os novos transformadores trifásicos imersos em óleo das séries S9 e S11 com baixas perdas sem carga, baixo aumento de temperatura, baixo ruído e baixa altura. Tanto as perdas sem carga quanto as perdas com carga são inferiores às do transformador S9 original.

O transformador adota uma estrutura totalmente selada para isolar eficazmente a poluição do ar e a umidade. Uma almofada de ar de 40-90 mm é deixada na parte superior do tanque de óleo, que junto com a estrutura corrugada do casco do tanque de óleo desempenha um papel no resfriamento e na redução da pressão interna.

Dimensões e peso
