Entenda rapidamente: Quais são as principais tecnologias e fundamentos de aplicação dos painéis de distribuição de baixa tensão?

O quadro de distribuição de baixa tensão é o equipamento principal nos modernos sistemas de fornecimento e distribuição de energia, usado principalmente para distribuição de energia, controle de circuito, proteção contra sobrecarga, proteção contra curto-circuito, proteção contra vazamento à terra e monitoramento de energia. É amplamente aplicado em fábricas, edifícios, data centers, hospitais, shopping centers, engenharia municipal e outras áreas. Apresentando estrutura compacta, alta segurança e confiabilidade, manutenção conveniente e alta inteligência, é o equipamento chave para garantir a operação estável dos sistemas de energia. Este artigo apresenta completamente os principais pontos técnicos dos painéis de baixa tensão em termos de estrutura, parâmetros, desempenho, seleção e aplicação.

1. Principais componentes do quadro de distribuição de baixa tensão

O painel de distribuição de baixa tensão típico adota umestrutura de isolamento independente de três compartimentos para maior segurança, confiabilidade e facilidade de manutenção:

UM.Compartimento do disjuntor: Disposto verticalmente, capaz de acomodar vários disjuntores; cada circuito é separado independentemente sem interferência.

B.Compartimento de ônibus: Localizado atrás do compartimento do disjuntor e isolado por divisórias isolantes para prevenir eficazmente a propagação da falha.

C.Compartimento de cabos: Localizado na parte traseira ou frontal do gabinete, conveniente para conexão e manutenção de cabos, com espaço amplo e fiação padronizada.

Por estilo de operação e manutenção:

D.Acessível por trás: Estrutura padrão tradicional com amplo espaço para manutenção.

E.Acessível frontalmente: Montável na parede, menor profundidade, economia de espaço.

O design do compartimento independente evita o contato acidental com peças energizadas durante a manutenção, limita a faixa de falha do arco e melhora muito a segurança do equipamento e do pessoal.

2. Principais parâmetros avaliados

3. Índices Básicos de Desempenho Elétrico

a. Classificação de corrente suportável de curto-circuito (SCCR)

A corrente máxima de curto-circuito que o quadro pode suportar com segurança em um curto espaço de tempo durante uma falta, que determina a resistência de curto-circuito do equipamento e é uma garantia importante para uma operação segura.

b. Classificação atual de resistência de curto prazo

A corrente de curto-circuito que o painel pode suportar sem deformação ou dano dentro de um tempo especificado (geralmente 1 segundo ou 0,5 segundo), garantindo que o sistema não entre em colapso sob condições de falha.

c. Classificação de interrupção

A corrente máxima de falta que um disjuntor pode interromper com segurança. Deve ser maior que a corrente de curto-circuito esperada do sistema, caso contrário poderá causar explosão ou incêndio.

d. Classificação de proteção de entrada (classificação IP)

· IP30: Evita o contato dos dedos com peças energizadas

· IP40: Impede a entrada de objetos estranhos com diâmetro ≥1mm

· IP54: À prova de poeira e respingos, adequado para ambientes úmidos e empoeirados

e. Limite de aumento de temperatura

De acordo com as normas nacionais, o aumento de temperatura do quadro sob operação de longo prazo em corrente nominal não deve exceder o limite, garantindo estabilidade de isolamento e vida útil prolongada.

4. Principais pontos técnicos do painel de distribuição de baixa tensão

(1).Estrutura de Gabinete e Tecnologia de Compartimentalização

Adota três compartimentos isolados independentes: compartimento do disjuntor, compartimento do barramento e compartimento do cabo, evitando efetivamente a propagação do arco e melhorando a segurança da operação e manutenção.

(2)Tecnologia de resistência a curto-circuito e resistência a curto prazo

Equipado com forte resistência a curto-circuito, SCCR estritamente compatível e corrente suportável de curto prazo para garantir que não haja deformação, deslocamento do barramento ou colapso do sistema sob falhas.

(3)Interrupção de disjuntor e tecnologia de coordenação seletiva

A capacidade de interrupção atende à corrente máxima de falta do sistema. A seletividade regional é realizada através de atrasos curtos e coordenação de proteção instantânea, limitando as interrupções apenas ao circuito em falta.

(4)Projeto de sistema de barramento e controle de aumento de temperatura

Layout de barramento de baixa impedância, baixa perda e alta dissipação de calor para controlar estritamente o aumento da temperatura operacional a longo prazo, garantindo capacidade de corrente, vida útil do isolamento e estabilidade do equipamento.

(5)Tecnologia Integrada de Proteção e Medição

Integra proteção contra sobrecarga, curto-circuito, fuga à terra, sobretensão, subtensão, perda de fase e arco, com medidores e sensores inteligentes para segurança total.

(6)Tecnologia Inteligente e Digital

Suporta monitoramento on-line, controle remoto, pré-alarme de falhas, estatísticas de energia e redes de comunicação, atualizando para operação autônoma e inteligente baseada em nuvem.

(7)Proteção de ingresso e adaptabilidade ambiental

Atende aos graus de proteção IP30–IP54, adaptando-se à umidade, poeira, corrosão e ambientes de alta e baixa temperatura para maior versatilidade e durabilidade.

(8)Design modular e padronizado

Unidades modulares, interfaces padronizadas e expansão flexível reduzem o tempo de produção, instalação e comissionamento e reduzem os custos gerais.

5. Funções de proteção

O quadro de distribuição de baixa tensão está equipado com múltiplas proteções para garantir a segurança do sistema:

l Proteção contra sobrecarga

l Proteção instantânea contra curto-circuito

l Proteção contra curto-circuito e atraso de curto prazo

l Proteção contra falha à terra/vazamento à terra

l Proteção contra sobretensão e subtensão

l Proteção contra perda de fase e sequência de fase

l Detecção de falha de arco (AFD)

l O painel inteligente avançado também oferece:

l Monitoramento de temperatura on-line

l Monitoramento de descarga parcial

l Análise de qualidade de energia

l Alarme de falha remoto

6. Tipos estruturais comuns

Aparelhagem de tipo fixo

Estrutura simples, baixo custo, alta confiabilidade, adequada para cenários gerais de distribuição de energia.

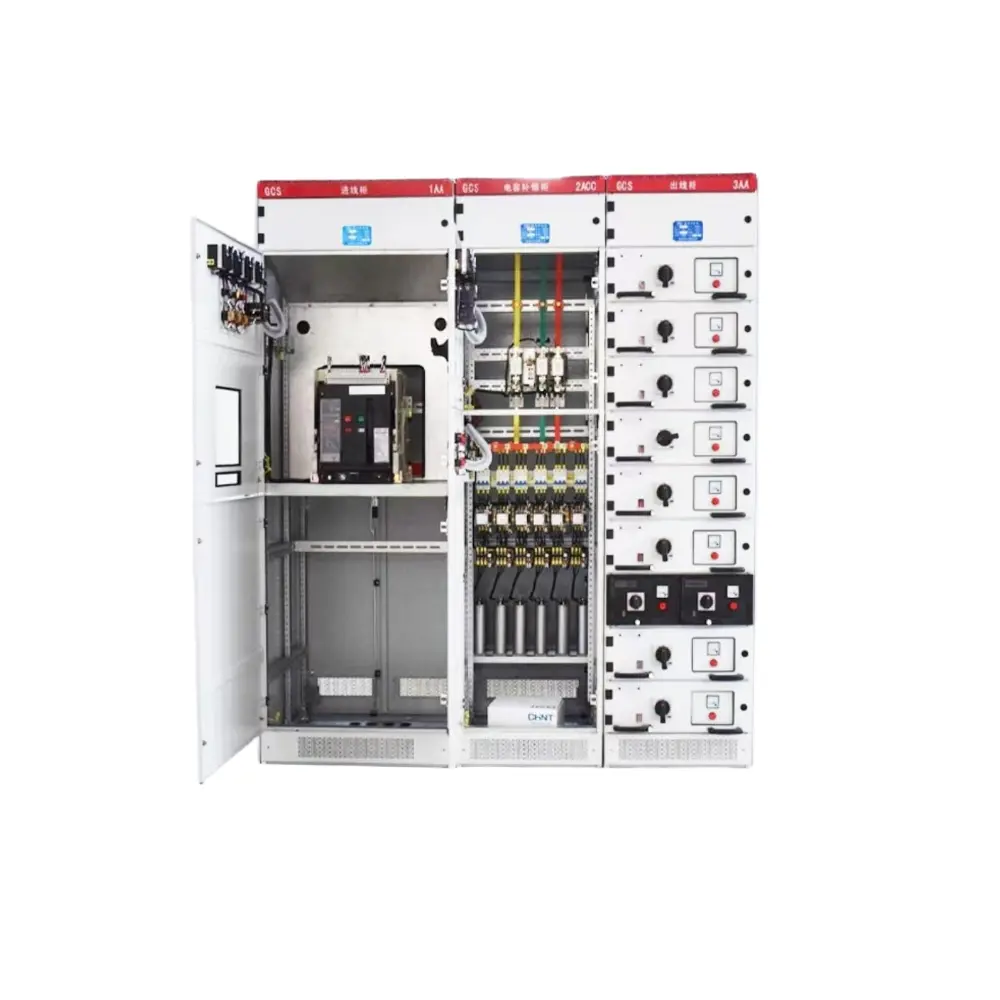

Aparelhagem Tipo Gaveta

Cada circuito é uma gaveta independente; a manutenção pode ser realizada retirando uma única gaveta sem queda de energia, sem afetar outros circuitos. Ideal para hospitais, data centers e linhas de produção que exigem alta confiabilidade.

Aparelhagem tipo extraível

O disjuntor principal pode ser totalmente retirado para uma manutenção mais segura e rápida.

7. Diferenças entre quadros de distribuição e quadros de distribuição de baixa tensão

Quadro de distribuição: Disjuntores extraíveis totalmente fechados, isolados em compartimento, resistência de curta duração de 30 ciclos, suporte à coordenação seletiva, maior segurança.

Quadro de distribuição: Estrutura aberta, disjuntores fixos, resistência de curto prazo de apenas 3 ciclos, menor custo.

O painel é mais adequado para entrada principal, acoplamento e cargas importantes; quadros de distribuição são usados ​​para distribuição de energia terminal.

8. Aparelhagem Inteligente de Baixa Tensão

O painel inteligente integra:

① Disjuntores inteligentes

② Sensores de corrente/tensão/temperatura

③ Dispositivos de proteção baseados em microprocessador

④ Instrumentos de gerenciamento de energia

⑤ Comunicação 4G / WiFi / Ethernet

Suporta:

① Monitoramento e controle remoto

② Estatísticas e análises de consumo de energia

③ Pré-alarme de falha e gravação automática

④ Ligação com sistemas inteligentes de distribuição de energia

É uma configuração padrão para fábricas inteligentes, edifícios inteligentes e data centers.

9. Casos típicos de aplicação

l Grandes fábricas de automóveis

Fornece distribuição de energia principal e controle de motor para oficinas de estamparia, soldagem, pintura e montagem. O painel inteligente tipo gaveta permite manutenção ininterrupta e localização precisa de falhas, garantindo a continuidade da produção 24 horas por dia, 7 dias por semana.

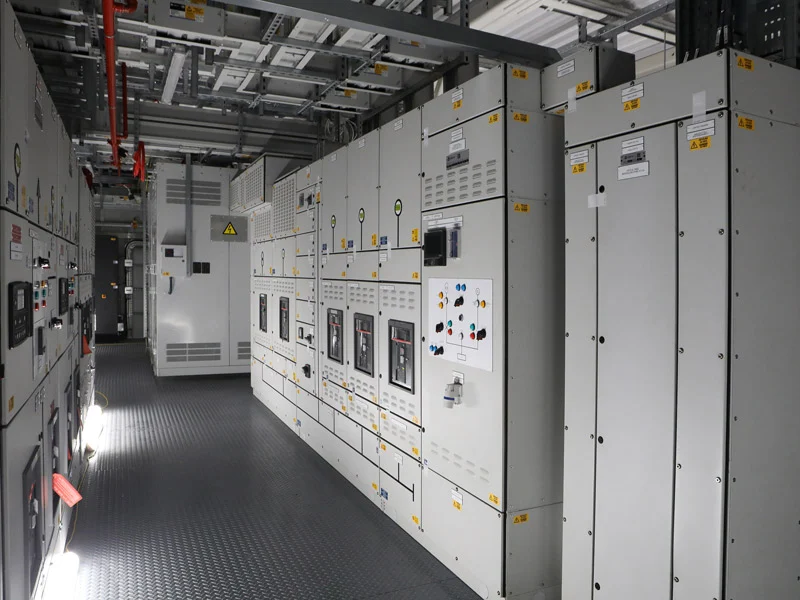

l Grandes data centers (Nível IV)

Adota distribuição de energia redundante de barramento duplo, suportando fonte de alimentação de gabinete de alta densidade com comutação de nível de milissegundos. A disponibilidade do sistema chega a 99,999%, ideal para operação ininterrupta 7×24.

l Grandes complexos comerciais e shopping centers

Distribui energia para iluminação, HVAC, elevadores, combate a incêndio e circuitos de lojas. O monitoramento inteligente do loop e as estatísticas de consumo de energia otimizam o gerenciamento de energia e reduzem os custos de operação.

l Estações de água urbana e estações de tratamento de esgoto

Alimenta bombas, ventiladores, redes e sistemas de dosagem em ambientes úmidos e empoeirados. A proteção completa garante a operação estável do abastecimento municipal de água e tratamento de esgoto.

l Hospitais e centros médicos de grau A

Fornece distribuição de energia dupla altamente confiável para salas de cirurgia, UTIs, laboratórios e centros de imagem. A comutação sem interrupção garante a segurança médica.

l Estações de energia fotovoltaica e eólica

Usado para confluência de inversores, controle conectado à rede e distribuição de energia de armazenamento de energia, adequado para ambientes externos agressivos com proteção de segurança completa.

l Aeroportos e centros de trânsito ferroviário

Garante energia altamente confiável para terminais, sistemas de segurança, emissão de bilhetes e iluminação. A comutação automática de potência dupla garante a operação ininterrupta do centro de transporte.

l Arranha-céus residenciais e comunidades inteligentes

Utilizado para distribuição de energia predial, iluminação pública, combate a incêndio, elevadores e pilhas de carregamento. Estrutura compacta e proteção completa melhoram a qualidade da energia comunitária.

10. Tamanho do mercado e tendências de desenvolvimento

Tamanho do mercado

Mercado mundial: Cerca de 54 a 56 mil milhões de dólares em 2025, com previsão de ultrapassar os 83 mil milhões de dólares em 2032, com uma CAGR de 6% a 7%.

Mercado chinês: Aproximadamente 169 bilhões de RMB em 2025, crescendo 7,8% A/A; A China é o maior mercado único do mundo, representando mais de 21% da participação global.

Principais motivadores: Novos sistemas de energia, data centers, novas energias, fabricação inteligente, infraestrutura urbana e carregamento de veículos elétricos.

Tendências de Desenvolvimento

Inteligência se torna padrão

Disjuntores inteligentes, sensores, IoT, monitoramento em nuvem, pré-alarme de falhas e O&M remoto são amplamente adotados, passando de “proteção passiva” para “previsão ativa”.

Maior confiabilidade e atualização de segurança

A proteção do arco, o monitoramento de descargas parciais, o monitoramento do aumento de temperatura e a coordenação seletiva tornam-se essenciais; classificação IP mais alta e maior resistência a curto-circuito.

Ecológico e economizador de energia

Ônibus e componentes de baixa perda e alta eficiência, materiais de baixo carbono e processos ecológicos, atendendo às metas de neutralidade de carbono.

Maior participação de tipos gaveta/extraível

Rápido crescimento na indústria, data centers, hospitais, etc., apoiando a manutenção ininterrupta e garantindo o fornecimento contínuo de energia.

Adaptação profunda às novas energias

Soluções especiais para energia fotovoltaica, energia eólica, armazenamento de energia e carregamento de veículos elétricos, com anti-recarga, proteção contra sobretensão e controle conectado à rede.

Modular, padronizado, compacto

Instalação mais rápida, área ocupada menor, expansão flexível para fonte de alimentação de alta densidade e entrega rápida.

Conclusão

Como equipamento principal dos sistemas de distribuição de energia de baixa tensão, o projeto estrutural, a configuração da proteção e o processo de fabricação dos quadros de distribuição de baixa tensão afetam diretamente a confiabilidade do fornecimento de energia, a segurança do equipamento e a segurança do pessoal. Impulsionada pelas tendências de inteligência, ecologização, alta confiabilidade e modularização, a indústria manterá um crescimento constante. Capacidades de ponta, de marca e globalizadas tornar-se-ão a competitividade fundamental. A escolha de painéis de distribuição confiáveis ​​e de alta qualidade pode efetivamente melhorar a estabilidade dos sistemas de distribuição de energia, reduzir os riscos de falhas e fornecer suporte sólido para energia segura e estável

Perguntas frequentes

1. Onde o painel de distribuição de baixa tensão é usado principalmente?

É utilizado em fábricas, áreas residenciais, shopping centers, hospitais, data centers e projetos municipais de distribuição, controle e proteção de energia.

2.Quais são os principais tipos estruturais?

Tipo fixo, tipo gaveta e tipo extraível, selecionados com base nos requisitos de confiabilidade.

3.O que significa classificação IP?

IP30/IP40 para ambientes internos normais; IP54 é à prova de poeira e respingos, adequado para locais úmidos e empoeirados.

4.O que é coordenação seletiva?Somente o disjuntor mais próximo da falta desarma, evitando cortes de energia em grande escala e melhorando a confiabilidade do fornecimento.

5.Quais são as vantagens do painel inteligente?

Monitoramento remoto, pré-alarme de falhas, estatísticas de energia, registro automático, operação autônoma e inteligente.

6. O painel pode ser personalizado?

Sim, oferecemos suporte à personalização de corrente, tensão, circuitos, funções, tamanho e nível de proteção.

7. Qual é o prazo de entrega?

7–15 dias para produtos padrão; 15–30 dias para projetos personalizados.
