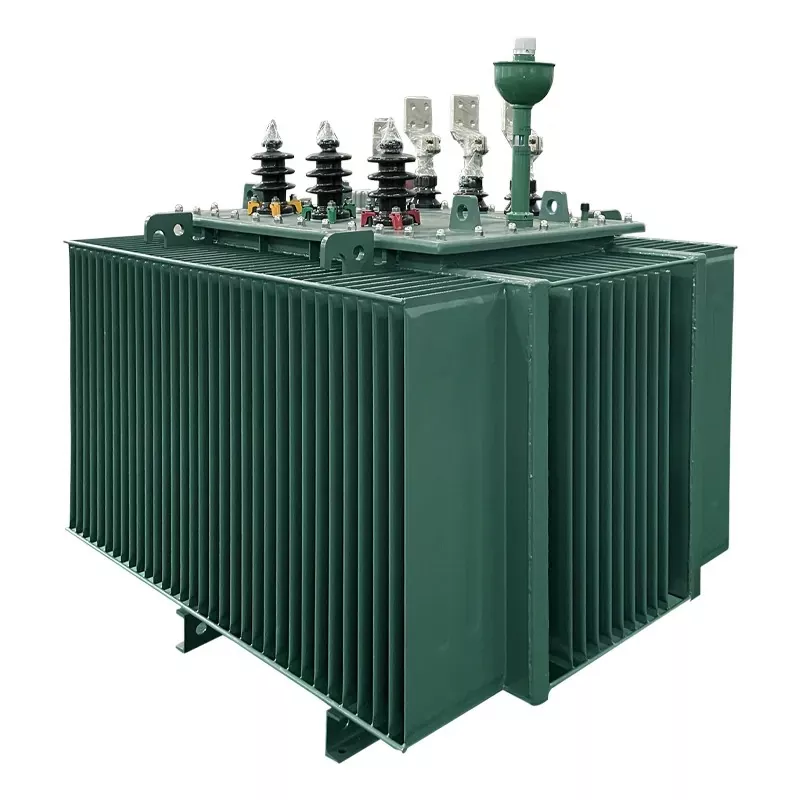

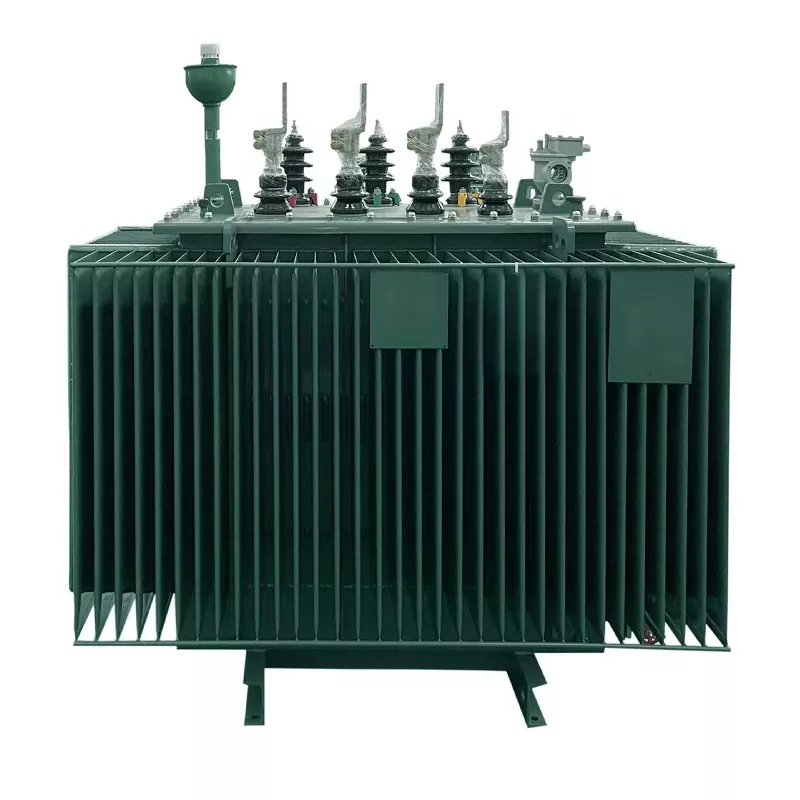

Transformador de distribuição imerso em óleo trifásico com comutador em carga

Transformadores de distribuição trifásicos imersos em óleo com comutador em carga são equipamentos importantes nos modernos sistemas de distribuição, também um dos importantes produtos da Ceho. Esses produtos podem regular a tensão sem interromper a carga, melhorando a qualidade da energia e a estabilidade da rede.

Enviar consulta

Descrição do produto

Este transformador de distribuição trifásico imerso em óleo com comutador de derivação em carga é feito de aço silício CRGO laminado a frio de alta qualidade, garantindo baixa perda sem carga. Tem um bom efeito de poupança de energia e benefícios sociais e económicos notáveis. Forte resistência a curtos-circuitos e descargas atmosféricas; O design da estrutura de suporte de alta confiabilidade pode ser usado tanto em ambientes externos quanto internos.

A tensão e a potência nominal dos nossos transformadores podem ser personalizadas. Tensões disponíveis: 6kV, 6,3kV, 10kV, 10,5kV, 11kV, 12,47kV, 13,2kV, 13,8kV, 15kV, 20kV, 22kV, 24kV, 33kV, 34,5kV, 35kV, 38kV...... 110 quilovolts.

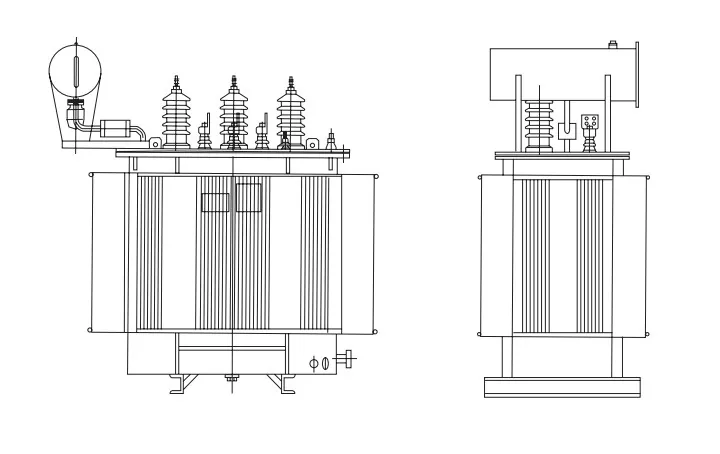

Desenho de contorno

Especificações técnicas

Potência nominal (kVA)	Tensão nominal (kV)		Grupo de vetores	Perda sem carga (W)	Perda de carga (W)	Impedância(%)
Potência nominal (kVA)	Alta tensão	LV	Grupo de vetores	Perda sem carga (W)	Perda de carga (W)	Impedância(%)
30	13.8 13.2 11 10.5 10 6.3 6 Faixa de toque: ±5%; ±2*2,5%	0.4 0.433 0.415	Dyn11 Yyn0 Yzn11 Dyn5	100	600	5.5
50				130	870
80				180	1250
100				200	1500
125				240	1800
160				280	2200
200				340	2600
250				400	3050
315				480	3650
400				570	4300
500				680	5150
630				810	6200	6
800				980	7500
1000				1150	10300
1250				1360	12000
1600				1640	14500
2000				1960	17800
2500				2310	20700
3150				2730	24300

Recurso	Descrição
Regulação de tensão	Permite o ajuste de tensão em carga por meio do comutador enquanto o transformador está energizado, normalmente com uma faixa de regulação de ±15% ou mais .
Tipo de trocador de toque	OLTC do tipo vácuo é preferido pela confiabilidade e longa vida útil; deve estar em conformidade com os padrões IEC 60214 ou AS 60214.1 .
Método de resfriamento	ONAN (Óleo Natural Ar Natural) é padrão; algumas variantes podem usar OFAF (Oil Forced Air Forced) para capacidades mais altas.
Isolamento e Óleo	Imerso em óleo mineral para isolamento e resfriamento; o óleo deve atender aos padrões IEC 60296 . O óleo no compartimento da chave desviadora deve ser isolado do óleo do tanque principal.
Construção	Normalmente do tipo núcleo, com enrolamentos de cobre, tanque de aço corrugado e design hermeticamente selado para evitar a entrada de umidade.
Toque em Controle	Suporta operação automática, manual local (elétrica) e manual de emergência (mecânica). Inclui interruptores de limite, proteção térmica e indicadores de posição .

Condições ambientais normais

1. Temperatura ambiente: Não superior a +40°C, Não inferior a -25°C, A temperatura média mensal não é superior a +30°C., A temperatura média anual não é superior a +20°C.

2. Altitude: Não mais que 1000m.

3. A onda da tensão da fonte de alimentação é semelhante a uma onda senoidal.

4. Transformador de distribuição trifásico imerso em óleo com comutador de derivação em carga A tensão de alimentação é aproximadamente simétrica.

5. O conteúdo harmônico total da corrente de carga não deve exceder 5% da corrente nominal;

6. Local de instalação: Interior ou exterior.
