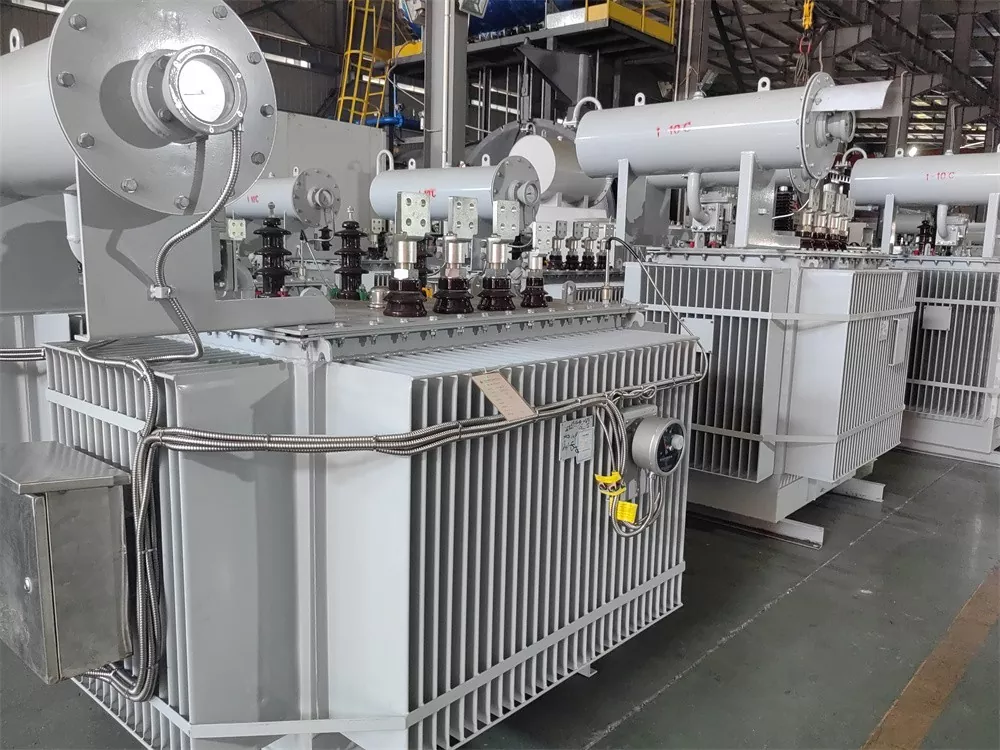

Transformador de distribuição imerso em óleo com comutador de derivação sem carga

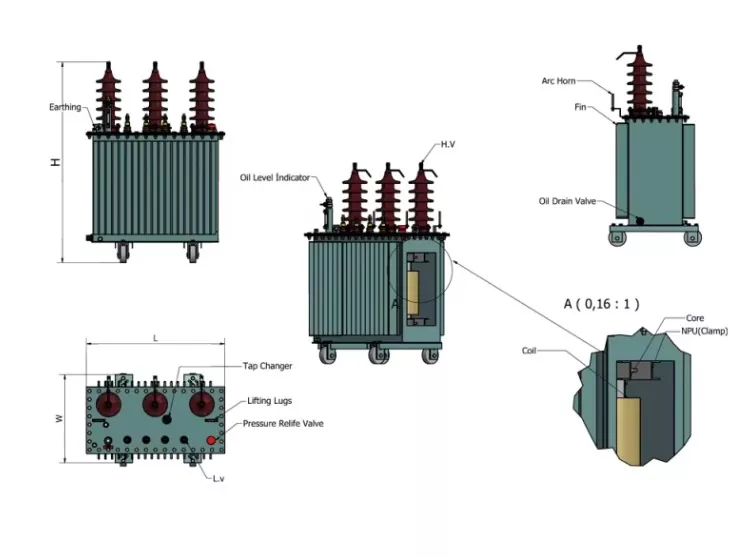

O transformador de distribuição imerso em óleo com comutador sem carga é um produto confiável da fábrica Ceho. O núcleo utiliza chapas de aço silício laminadas a frio, de alta permeabilidade e grãos orientados. Possui design tipo núcleo com juntas totalmente enviesadas e estrutura segmentada. As colunas do núcleo exibem seções transversais circulares escalonadas em vários níveis, enquanto a forquilha e o núcleo mantêm seções transversais uniformes.

O núcleo deste produto utiliza chapas de aço silício laminadas a frio, de grãos orientados e de alta permeabilidade. Apresenta um design tipo núcleo com juntas totalmente enviesadas e uma estrutura segmentada. As colunas do núcleo exibem seções transversais circulares escalonadas em vários níveis, enquanto a forquilha e o núcleo mantêm seções transversais uniformes.

Os enrolamentos empregam canais de óleo corrugados com impregnação sem verniz e ligação de banda de compressão. Todos os enrolamentos são bobinas concêntricas. O enrolamento de alta tensão possui derivações correspondentes aos requisitos de tensão da derivação, conectados ao comutador montado na tampa do tanque. Isso permite a transferência de tensão entre 10kV e 20kV e o ajuste da tensão do tap após a desconexão da energia.

Dispositivos de Proteção de Segurança Os transformadores de 30~2000kVA são equipados com válvulas de alívio de pressão. Relés de gás com terminais de alarme e desarme podem ser instalados de acordo com as necessidades do usuário. Dispositivos de medição de temperatura do óleo Todos os transformadores possuem soquetes de termômetro de vidro montados na parte superior do tanque, estendendo-se 120±10mm no óleo. Os transformadores de 1000~2000kVA possuem termômetros de sinal externo. Os transformadores de distribuição imersos em óleo com tanques do comutador de derivação sem carga são construídos com paredes corrugadas e finalizados com uma película de tinta durável com revestimento em pó. As aletas corrugadas não apenas fornecem resfriamento, mas também funcionam como elementos de “respiração”, e sua elasticidade compensa as alterações no volume de óleo devido às flutuações de temperatura. Portanto, os transformadores totalmente selados eliminam a necessidade de um conservador de óleo, reduzindo a altura total. O enchimento de óleo a vácuo durante o encapsulamento remove completamente a umidade do transformador, evitando que o óleo do transformador entre em contato com o ar. Isto bloqueia eficazmente a entrada de oxigénio e água que poderia degradar o desempenho do isolamento e acelerar o envelhecimento do óleo, eliminando assim a necessidade de testes periódicos de amostragem de óleo.

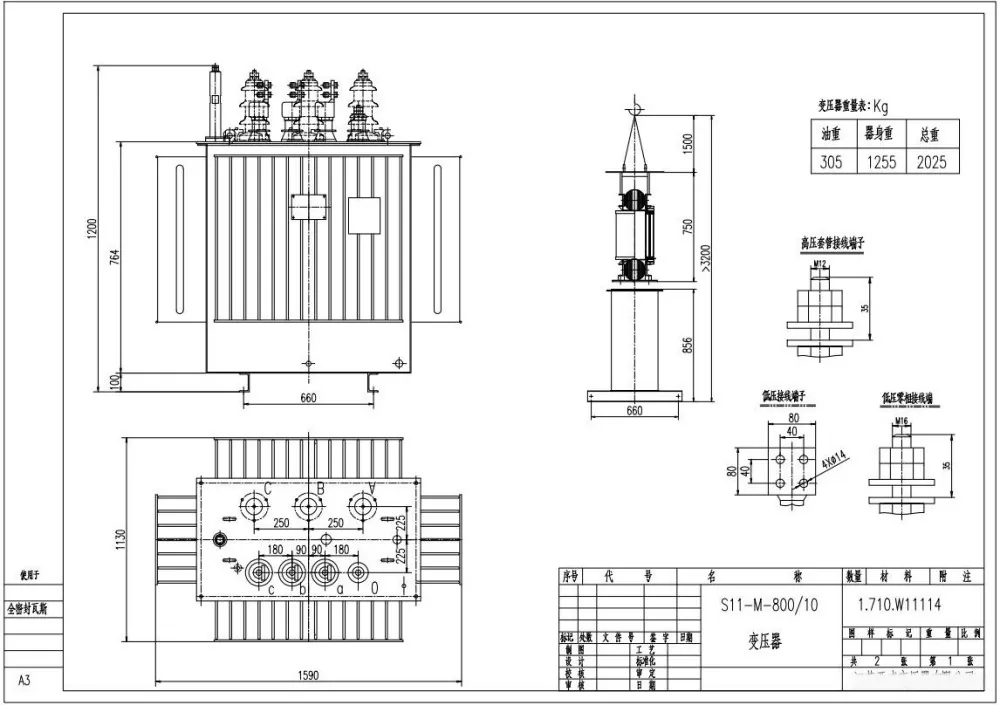

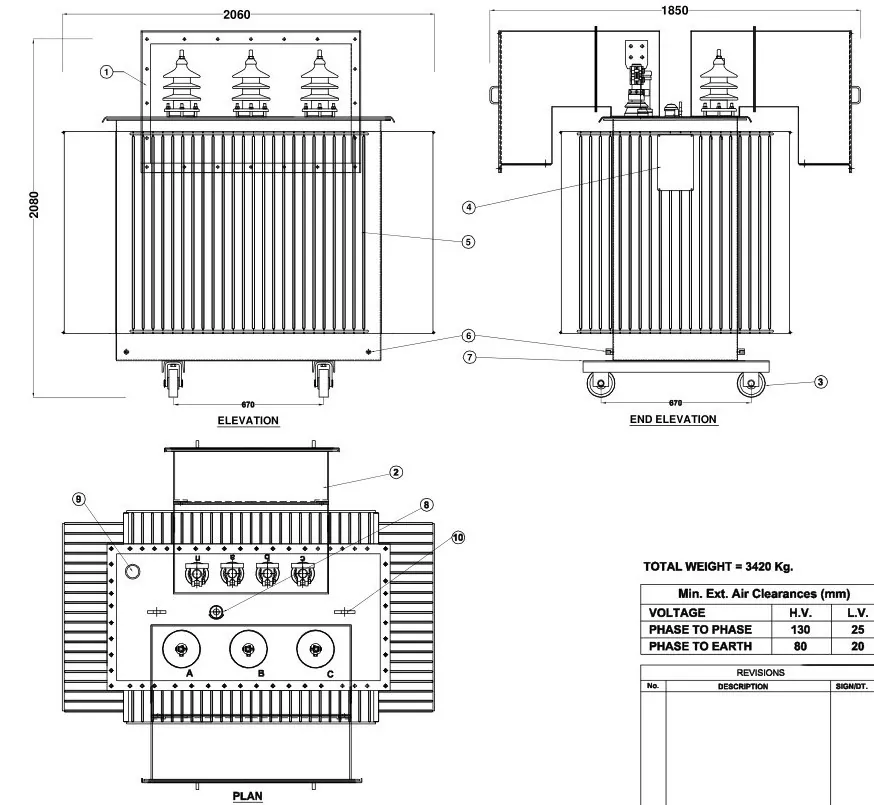

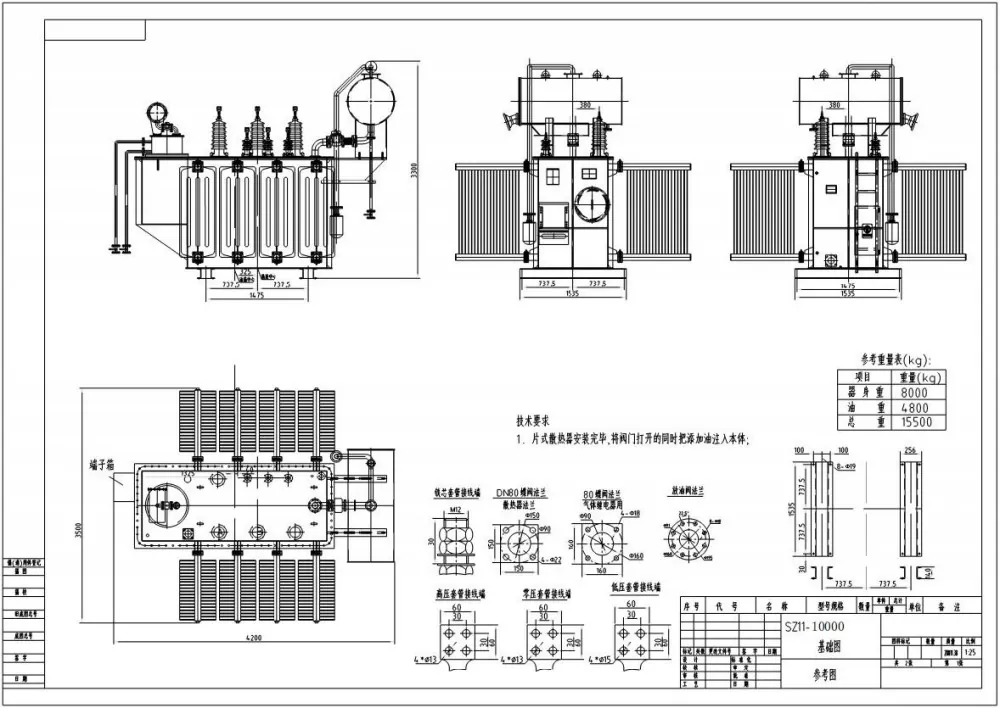

Parâmetros técnicos

Inspeção pré-operação do transformador de distribuição

1. Verifique a certificação do transformador; se a certificação exceder dois meses, teste novamente a resistência do isolamento.

2. Inspecione o nível de óleo e a ventilação do transformador de distribuição imerso em óleo com comutador de derivação sem carga; sem vazamento de óleo, condição do óleo normal com ventilação adequada.

3. Verifique a integridade das buchas isolantes de alta/baixa tensão e cabos associados; certifique-se de que os parafusos estejam seguros.

4. Confirme se a posição do interruptor do regulador de tensão está correta; verifique se os fusíveis de alta/baixa tensão estão devidamente combinados.

5. Garantir que os dispositivos de proteção contra raios estejam em pleno funcionamento; a resistência de aterramento medida deve atender aos padrões.

6. Nenhuma anormalidade observada em cabos ou barramentos.

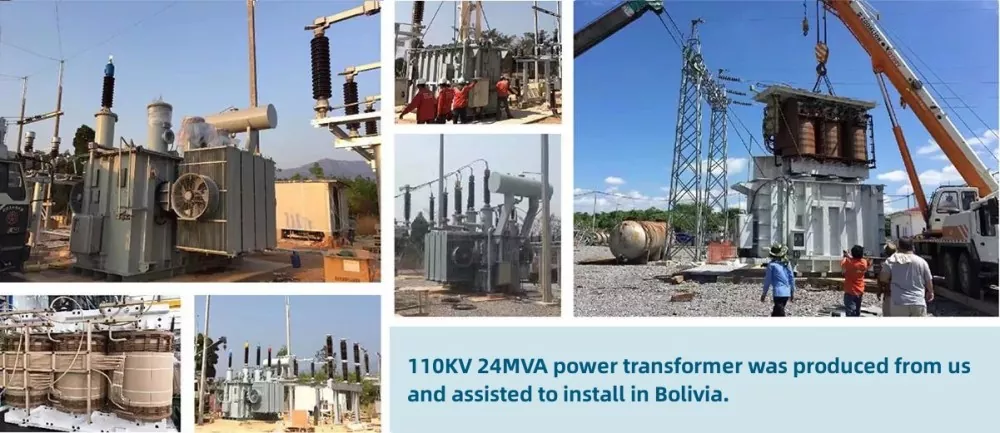

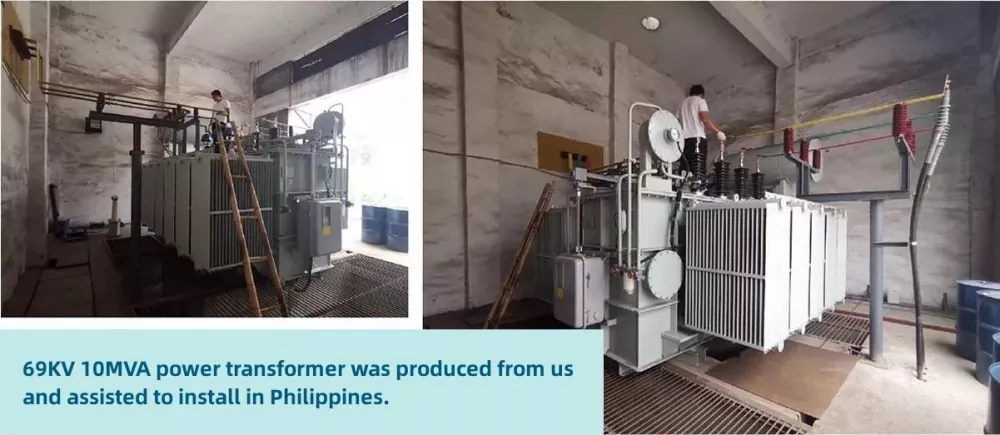

Fotos do cliente

Notas de manutenção

● A operação manual requer paradas pré-programadas para substituição do comutador.

● Inspecione regularmente o desgaste mecânico do comutador no transformador de distribuição imerso em óleo com comutador sem carga.

● Monitore a qualidade do óleo para garantir o desempenho do isolamento e do resfriamento.
