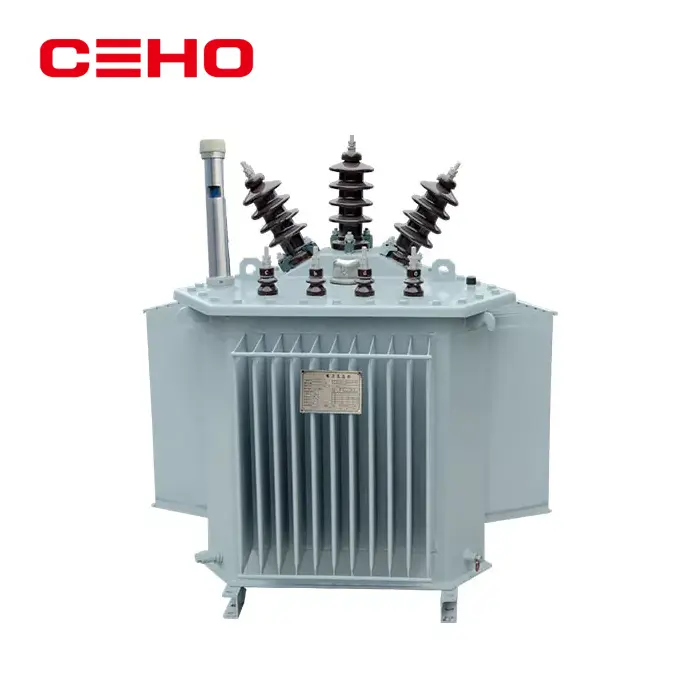

Transformador de distribuição imerso em óleo totalmente selado

Entre em contato com a Ceho para adquirir agora este avançado transformador de distribuição imerso em óleo totalmente selado. Transformadores de distribuição trifásicos de núcleo plano enrolado totalmente selados com faixa de capacidade de 30kVA a 1000kVA, compostos por 15 modelos; o núcleo apresenta uma estrutura de enrolamento de quadro interno-externo trifásico e de três colunas. Alto grau de mecanização; enrolamentos de alta e baixa tensão são continuamente enrolados nas colunas centrais, garantindo excelente concentricidade e enrolamento compacto; os principais indicadores técnicos e económicos cumprem padrões internacionalmente avançados para produtos comparáveis.

Padrões de Implementação

◇GB1094.1~2-2013 Transformadores de potência

◇GB1094.3-2003 Transformadores de potência

◇GB/T1094.4-2005 Transformadores de potência

◇Transformadores de potência GB1094.5-2008

◇ Parâmetros técnicos e requisitos GB/T6451-2015 para transformadores de potência trifásicos imersos em óleo

◇Padrão Internacional IEC76

◇GB/T25289-2010 Parâmetros técnicos e requisitos para transformadores de potência imersos em óleo de 20kV

Características estruturais

● O transformador de distribuição imerso em óleo totalmente selado adota uma estrutura laminada de estrutura interna-externa trifásica e de três colunas com uma coluna central de seção transversal circular de vários passos. O núcleo laminado passa por recozimento a vácuo para aliviar tensões. Peças de fixação dobradas em forma de canal fixam o corpo com parafusos tensores. A superfície do núcleo é revestida com adesivo especializado para evitar deformação e ferrugem.

● Os enrolamentos de baixa tensão consistem em 1 a 6 condutores enrolados em paralelo, configurados como enrolamentos cilíndricos de quatro ou duas camadas (para 500KVA e abaixo) ou enrolamentos espirais (para 630KVA e acima). Todos os condutores são feitos de cobre isento de oxigênio. O isolamento entre camadas para enrolamentos de alta/baixa tensão utiliza papel adesivo com padrão de diamante. Os canais axiais de óleo em enrolamentos de alta tensão e os principais espaços de óleo entre as seções de alta/baixa tensão empregam uma estrutura de cortina de faixa de suporte. Isolamento de ferro e espaçadores trapezoidais são integrados para garantir distribuição uniforme de pressão em todo o núcleo. O núcleo utiliza uma nova estrutura de posicionamento de placa de elevação com alinhamento longitudinal e transversal para garantir estabilidade e evitar deslocamento.

● O transformador apresenta um design de tanque de óleo corrugado selado que é à prova de vazamentos e livre de manutenção.

Especificação

Faixa de potência: 30 kVA a 2500 kVA

Níveis de tensão: Até 36 kV

Método de resfriamento: ONAN (Óleo Natural Ar Natural)

Grupo de vetores: Dyn11 ou Yyn0

Normas: IEC 60076, ANSI, etc.

Perguntas frequentes

O que é transformador de distribuição imerso em óleo totalmente selado?

Transformador trifásico imerso em óleo, um transformador de potência resfriado e isolado por óleo isolante. Ele é projetado para uso em sistemas de energia CA trifásicos e converte energia elétrica de alta tensão em energia elétrica de baixa tensão.

Quais são os cenários típicos de aplicação para este transformador?

Conversão de tensão em redes de distribuição urbana;

Distribuição de plantas mineradoras, petroquímicas e outras plantas industriais;

Ligação à rede de centrais de energia renovável;

Hospitais, data centers e outros locais que exigem alta confiabilidade.

Qual é a faixa de capacidade nominal?

As capacidades comuns variam de 25kVA a 10MVA, sendo os modelos de 100kVA a 2.000kVA a 10kV/400V os mais utilizados, dependendo dos requisitos de carga.

Qual a diferença entre os ciclos de manutenção de transformadores tipo seco de 10kV e transformadores imersos em óleo?

Tipo seco: inspeção de remoção de poeira a cada 2-3 anos; tipo de imersão em óleo: nível de óleo, qualidade do óleo (valor de resistência à pressão, acidez), inspeção de vedação e limpeza do radiador uma vez por ano; inspeção abrangente de amostras de óleo a cada 3-5 anos (como perda dielétrica e teor de umidade).

Como escolher o transformador de distribuição imerso em óleo e o transformador do tipo seco?

- O transformador imerso em óleo de 10kV é adequado para cenários externos, de alta capacidade e alta carga, baixo custo, mas requer manutenção regular;

Transformador tipo seco -10kV: para ambientes internos com altos requisitos de proteção contra incêndio, livre de manutenção, mas caro.
