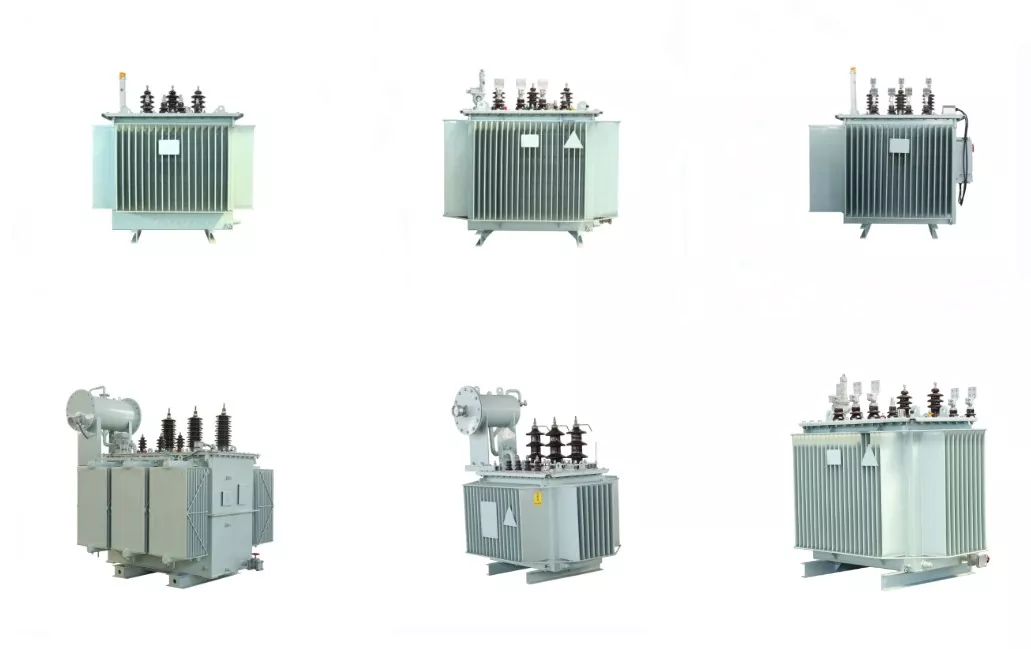

Transformador de distribuição imerso em óleo

O núcleo do transformador de potência de distribuição imerso em óleo é construído pela laminação de chapas de aço silício laminadas a frio importadas de alta qualidade, reduzindo significativamente a corrente sem carga e sem carga. O núcleo deve garantir compactação e minimizar o ruído. Os enrolamentos de alta e baixa tensão são feitos de cobre isento de oxigênio. Enrolamentos de baixa tensão para 500KVA e abaixo adotam uma estrutura cilíndrica de camada dupla, enquanto aqueles para 630KVA e acima usam uma estrutura de hélice dupla ou quádrupla ou enrolamento de folha de cobre. Os enrolamentos de alta tensão empregam uma estrutura cilíndrica multicamadas.

O transformador adota o grupo de conexão Dyn11 para minimizar os efeitos harmônicos na rede elétrica e melhorar a qualidade da fonte de alimentação. Sua construção totalmente vedada prolonga a vida útil, elimina a necessidade de remoção do núcleo e não requer manutenção. Após o transporte padrão, este transformador em série não requer inspeção do núcleo. Componentes relevantes podem ser instalados diretamente, seguidos de testes de aceitação. Ao passar, está pronto para operação.

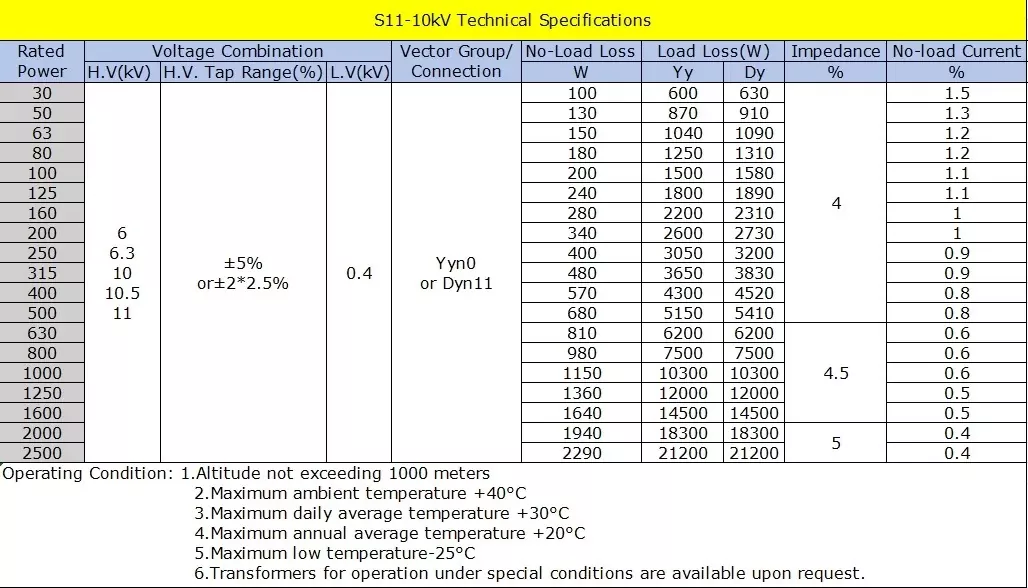

Especificação

Padrões e certificações

Projeto e teste: IEC 60076-1…11, GB 1094, IEEE C57.12.00;

Avaliação de perdas: IEC 60076-20;

Segurança: IEC 61936, DL/T 572;

Meio Ambiente: ISO 14001, CE, EAC, UkrSEPRO para exportação para a Ucrânia

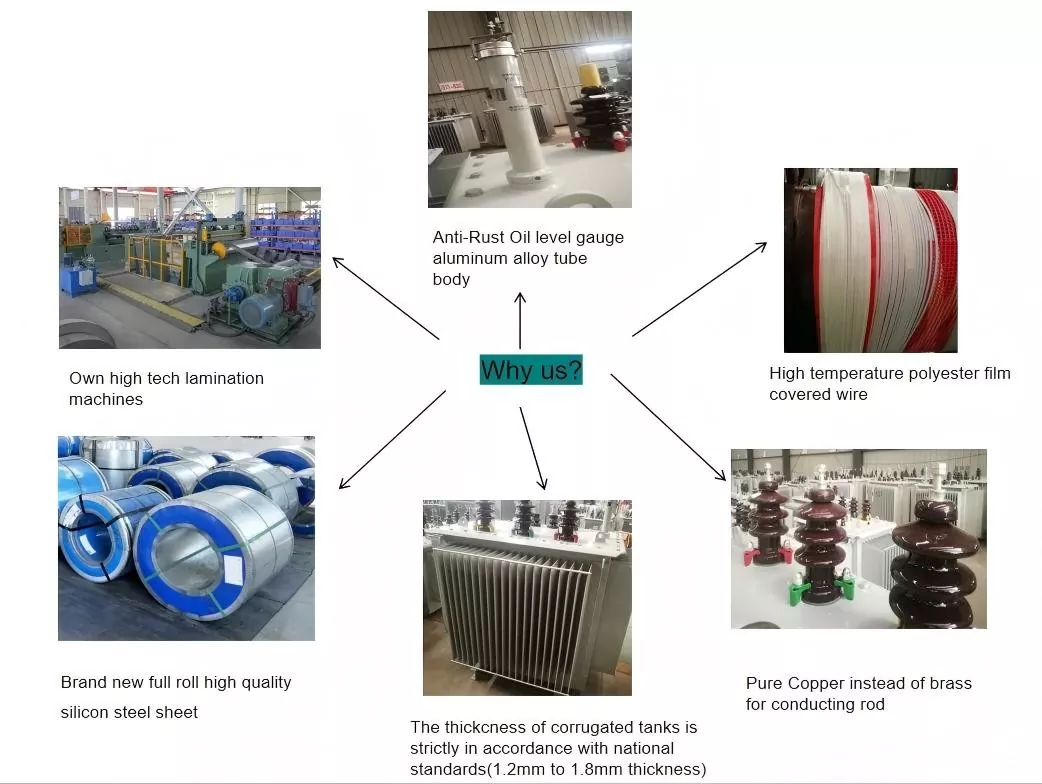

Por que nos escolher?

- Nosso transformador de potência de distribuição imerso em óleo é altamente eficiente e com baixas perdas, reduzindo o consumo de energia e os custos operacionais.

- O corpo do transformador é um novo tipo de estrutura de isolamento, a capacidade de suportar curto-circuito do original foi melhorada.

- O núcleo de ferro é uma chapa de aço silício laminada a frio de alta qualidade, alta permeabilidade. Consiste em enrolamentos de alta / baixa tensão, que são fios de cobre isentos de oxigênio e adotam uma estrutura cilíndrica multicamadas.

- Todos os fixadores foram especialmente tratados para evitar afrouxamentos.

- A estrutura ondulada do tanque de óleo, a tampa do tanque e a borda da caixa possuem duas formas de soldagem completa ou conexão aparafusada, o que pode prolongar a vida útil do óleo do transformador e dos materiais de isolamento.

Condições do ambiente operacional

1. A altitude de instalação não deve exceder 1000m acima do nível do mar (em condições normais); ambientes especiais exigem especificações separadas.

2. A temperatura ambiente não deve exceder 40°C.

3. Temperatura exterior mínima: -25°C.

Transformadores capazes de operar em condições especiais poderão ser fornecidos mediante solicitação do cliente.
