Transformador de potência trifásico: o núcleo central e a evolução tecnológica dos sistemas de energia modernos

Como um equipamento elétrico essencial indispensável nos sistemas de energia modernos, os transformadores de potência trifásicos realizam as funções principais de transmissão de energia, conversão de tensão e correspondência de impedância. Seja na produção progressiva de grandes usinas de energia, na transmissão de ultra-alta tensão em redes elétricas inter-regionais ou na distribuição redutora de energia para usuários finais, os transformadores de potência trifásicos desempenham o papel de "centros de energia". Com a transformação da estrutura energética global e a atualização da tecnologia industrial, os transformadores de potência trifásicos estão a acelerar a sua evolução em direção a grande capacidade, elevada eficiência energética, inteligência e proteção ambiental.

I. Visão geral do produto

1. O transformador de potência trifásico é o principal equipamento responsável pela conversão de tensão, transmissão e distribuição de energia no sistema de transmissão e distribuição de energia. Consiste em três circuitos magnéticos de transformador monofásico ou um núcleo trifásico integrado com diferença de fase de 120°. Os enrolamentos de alta e baixa tensão têm uma estrutura trifásica. É amplamente utilizado para reduzir a alta tensão de 10(6)/35kV para baixa tensão de 0,4kV (ou vice-versa), fornecendo fonte de alimentação estável e confiável para empresas industriais e de mineração, edifícios, instalações públicas e novas estações de energia.

Comparados com grupos de transformadores monofásicos, os transformadores integrados trifásicos têm as vantagens de alta utilização de material, tamanho pequeno, baixa perda e operação econômica. Eles são o tipo de transformador mais utilizado em sistemas de energia modernos.

2. Estrutura central e princípio de funcionamento

A operação do transformador de potência trifásico é baseada na lei da indução eletromagnética de Faraday, e a regulação da tensão é obtida através do processo de conversão de energia do "eletromagnetismo-eletricidade". Seus componentes principais incluem um núcleo de ferro feito de chapas de aço silício empilhadas de alta permeabilidade e enrolamentos de alta e baixa tensão colocados nas colunas do núcleo de ferro. Quando a corrente alternada trifásica flui para o enrolamento primário, um fluxo magnético alternado será gerado no núcleo de ferro e uma força eletromotriz será induzida no enrolamento secundário. Ao alterar a relação de espiras dos enrolamentos primário e secundário, a tensão pode ser aumentada ou diminuída com precisão.

Para garantir o funcionamento seguro e estável dos equipamentos, os modernos transformadores trifásicos são equipados com sistemas auxiliares completos. Em transformadores imersos em óleo, o óleo isolante especial não serve apenas como principal meio isolante, mas também desempenha um papel de resfriamento e proteção na absorção de calor do núcleo de ferro e dos enrolamentos e no retardamento do envelhecimento dos materiais isolantes. Com conservador de óleo, relé de gás, válvula de alívio de pressão e sistema inteligente de controle de temperatura, ele pode monitorar o status do equipamento em tempo real e responder rapidamente a falhas internas. Nos transformadores do tipo seco, materiais de isolamento altamente resistentes ao calor e tecnologia de resfriamento de ar forçado são usados ​​para atender cenários de aplicação com requisitos extremamente elevados de proteção contra incêndio, como áreas urbanas densas e edifícios altos.

II. Principais categorias de produtos

1. Transformador de potência trifásico imerso em óleo (série S11/S13/S20/S22)

Características estruturais: O núcleo de ferro é feito de laminações de vários estágios de chapas de aço silício orientadas altamente permeáveis, e os enrolamentos de alta/baixa tensão são geralmente enrolados com fio de cobre livre de oxigênio ou folha de cobre; óleo isolante mineral (10#/25#/45#) é usado como meio de isolamento e dissipação de calor; o tanque de óleo corrugado totalmente selado pode isolar efetivamente o ar e a umidade.

Método de resfriamento: ONAN (auto-resfriamento imerso em óleo), grande capacidade pode ser equipada com resfriamento por ar forçado.

Cenários aplicáveis: subestações externas, parques industriais, transformação da rede elétrica rural, subestações tipo caixa, conexão à rede de energia fotovoltaica/eólica, etc.

2. Transformador de potência seco trifásico (série SCB11/SCB14/SCB18)

Características estruturais: Adota processo de fundição a vácuo de resina epóxi (tipo SCB) ou impregnação (tipo SG), sem óleo isolante, retardador de chama, à prova de explosão, baixo ruído, geralmente equipado com revestimento protetor IP20 ou superior e ventilador com temperatura controlada.

Cenários aplicáveis: Salas de distribuição de energia em edifícios altos, shoppings subterrâneos, hospitais, data centers, metrôs, aeroportos e outros locais internos com altos requisitos de proteção contra incêndio e proteção ambiental.

3. Transformador trifásico especial

Incluindo transformadores de economia de energia de liga amorfa (SH15/SCBH15), transformadores reguladores de tensão em carga (série SZ), transformadores retificadores, transformadores à prova de explosão de mineração (KBSG) e novos transformadores elevadores específicos de energia, etc., que podem ser personalizados de acordo com as condições de trabalho.

III. Parâmetros técnicos principais

*Os parâmetros da placa de identificação devem estar em conformidade com padrões relevantes, como GB 1094 "Power Transformer" e GB/T 6451 / GB/T 10228.

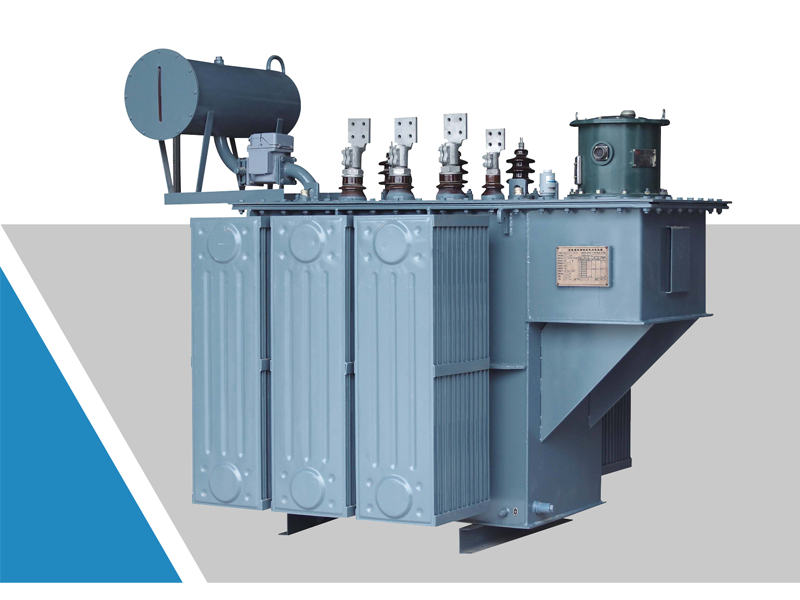

Óleo trifásico imerso no transformador regulador de tensão de carga

4. Vantagens do produto

• Alta eficiência e economia de energia: A nova geração de transformadores imersos em óleo S20/S22 e do tipo seco SCB14/SCB18 apresentam perdas sem carga significativamente mais baixas do que os produtos mais antigos, atendendo aos requisitos nacionais de eficiência energética de Nível 2 e acima.

• Operação confiável: o design da estrutura totalmente selada evita a oxidação e a umidade do óleo; o enrolamento adota condutores de cobre e tecnologia de reforço, que possui forte resistência a curto-circuito.

• Segurança e proteção ambiental: Os transformadores do tipo seco são isentos de óleo e não inflamáveis, adequados para áreas densamente povoadas; os transformadores imersos em óleo são totalmente vedados e à prova de vazamentos e estão equipados com múltiplas proteções, como válvulas de alívio de pressão e relés de gás.

• Fácil manutenção: o tipo totalmente selado imerso em óleo pode eliminar a necessidade de trocas de óleo durante a operação; transformadores do tipo seco basicamente requerem apenas remoção regular de poeira e monitoramento de temperatura.

V. Sugestões para seleção

• Sala de distribuição de energia externa/independente/grande capacidade (≥1000kVA) → Dê prioridade ao transformador imerso em óleo trifásico (S13/S20/S22), que possui boa economia e forte capacidade de sobrecarga.
• Requisitos de proteção contra incêndio em ambientes internos/porões/densamente povoados/elevados → Um transformador trifásico do tipo seco (SCB14/SCB18) é obrigatório, pois é isento de óleo e mais seguro.
• Preste atenção à economia de energia na operação de longo prazo → Considere o transformador de liga amorfa a óleo (SH15) ou o transformador a seco de liga amorfa (SCBH15).
• Áreas com grandes flutuações de carga ou tensão instável → Tipo opcional de regulação de tensão em carga (série SZ).

VI. Avanços tecnológicos e otimização de desempenho

Nos últimos anos, nosso país obteve conquistas de renome mundial no desenvolvimento de transformadores de potência trifásicos. Tomando como exemplo o primeiro transformador de potência de 220 kV do país com a maior capacidade trifásica de um milhão de unidades, a equipe de P&D superou com sucesso o problema de superaquecimento de peças estruturais causado por alto vazamento de fluxo magnético por meio de métodos inovadores de cálculo eletromagnético e otimização da estrutura do enrolamento. Ao mesmo tempo, a aplicação da nova estrutura de guia de óleo de resfriamento e da tecnologia de blindagem magnética melhorou muito a dissipação de calor eficiente do produto e as capacidades de operação de baixa perda. Estes avanços tecnológicos não só preenchem a lacuna nacional, mas também colocam o nível de produção do meu país na área de transformadores de grande capacidade e alta tensão para a vanguarda mundial.

Em termos de materiais e design, os transformadores de nova geração geralmente utilizam chapas de aço silício de baixa perda e o processo de impregnação por pressão a vácuo (VPI), que reduz efetivamente a corrente sem carga e a descarga parcial. Para condições de trabalho complexas, alguns produtos também introduzem estruturas de blindagem eletromagnética multicamadas e módulos de supressão harmônica de alto desempenho para controlar a distorção harmônica total (THD) da tensão de saída em um nível extremamente baixo, fornecendo garantia de energia pura e estável para fabricação de precisão, equipamentos médicos e outros campos que possuem requisitos rigorosos de qualidade de fornecimento de energia.

VII. Cenários de aplicação diversificados e desenvolvimento personalizado

A aplicação de transformadores de potência trifásicos já ultrapassou o âmbito das redes elétricas tradicionais e foi profundamente integrada em vários cenários emergentes e especiais. No campo das novas energias, seja o reforço e a conexão à rede de energia fotovoltaica distribuída, ou o fornecimento de energia resistente à umidade e ao calor dos parques eólicos, os transformadores especiais demonstraram forte adaptabilidade ambiental; na cooperação industrial transnacional, os transformadores trifásicos personalizados tornaram-se uma "ponte" para garantir a operação estável de equipamentos importados em resposta às diferenças nos padrões de rede em diferentes países (como a adaptação de tensão das redes elétricas da China e da Índia).

Enfrentando ambientes severos, como grandes altitudes e diferenças extremas de temperatura, os transformadores modernos garantem uma operação confiável a longo prazo sob condições de ar rarefeito e fortes raios ultravioleta, otimizando os dutos de ar de resfriamento, melhorando o isolamento e as capacidades anti-UV e adotando projetos anti-corrosão por spray de sal. Além disso, com a integração da tecnologia IoT, os transformadores inteligentes equipados com módulos de comunicação 5G têm sido capazes de realizar monitoramento de dados em nuvem em tempo real, aviso de falhas e diagnóstico remoto, promovendo a transformação da operação e manutenção de equipamentos de "reparo passivo" para "prevenção ativa".

VIII. Transformação verde e perspectivas futuras

Impulsionados pelo objetivo do “carbono duplo”, os padrões de eficiência energética dos transformadores de potência trifásicos estão sendo amplamente atualizados. Os mais recentes padrões nacionais dividem a eficiência energética dos transformadores em vários níveis. Os produtos de eficiência energética de primeiro nível podem recuperar a diferença de preço do investimento inicial em um curto espaço de tempo devido às suas perdas de cobre e ferro extremamente baixas. Ao mesmo tempo, a promoção e aplicação de materiais de isolamento ecológicos (como óleo de éster sintético e óleo de silicone) reduziram eficazmente o risco de poluição do solo e da água causada por fugas de óleo mineral.

Olhando para o futuro, os transformadores de potência trifásicos não serão mais apenas equipamentos de conversão de energia estática, mas evoluirão em uma direção mais inteligente, ecológica e flexível. Com o rápido desenvolvimento da transmissão de energia UHV, microrredes inteligentes e sistemas de armazenamento de energia, os transformadores de energia trifásicos continuarão a desempenhar um papel fundamental insubstituível na construção de um novo sistema energético limpo, eficiente e seguro.
