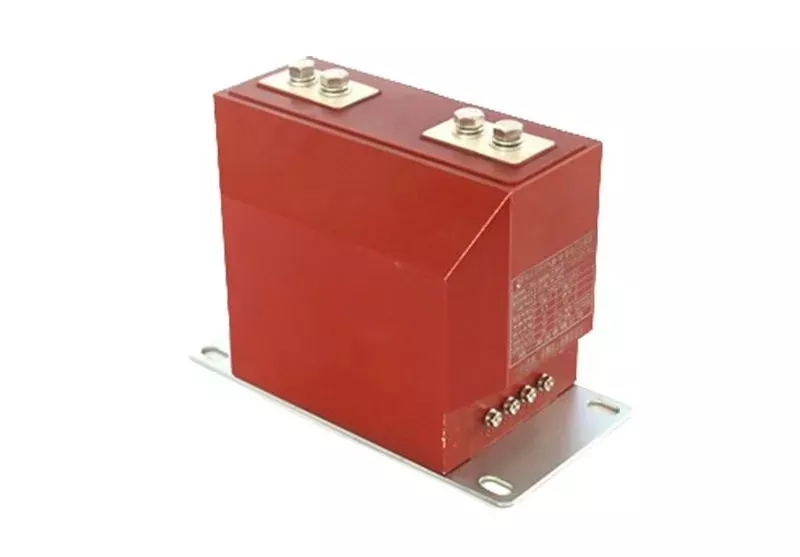

Tipo transformador de corrente reforçado com resina epóxi reforçada LZZBJ

Ceho fornece transformadores de corrente tipo poste fundido com resina epóxi reforçada LZZBJ de alta qualidade. Resistente a rachaduras e impactos, adequado para gabinetes com alto estresse mecânico;Pilar totalmente selado: P1/P2 são barras de cobre/alumínio M10-M16 ou barras de furo duplo, com base de 4 × Φ 14mm, podendo ser instaladas em qualquer direção;O núcleo de liga microcristalina ou chapa de aço silício de alta qualidade adotado no transformador apresenta alta permeabilidade magnética e boa linearidade de erro. Terminal secundário: 6-12 núcleos dentro da capa protetora, pode ser expandido com enrolamentos duplos (0,2S/0,5/5P10/10P10) ou três enrolamentos (medição + proteção + residual); Baixa temperatura: -25 ℃ a +40 ℃, altitude: ≤ 2.000 m (3.000 m para tipo platô), umidade: 95%, sem condensação; Grau retardador de chama V-0, CTI ≥ 600, compatível com RoHS; Peso: 25-35 kg para classe de 10 kV; Classe 24 kV 32-45 kg Classe 40,5 kV ≤ 81 kg.

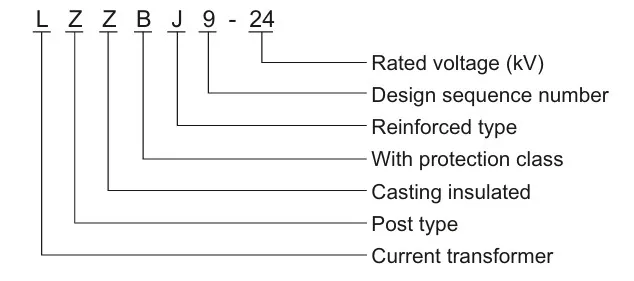

Modelo

Parâmetros do produto

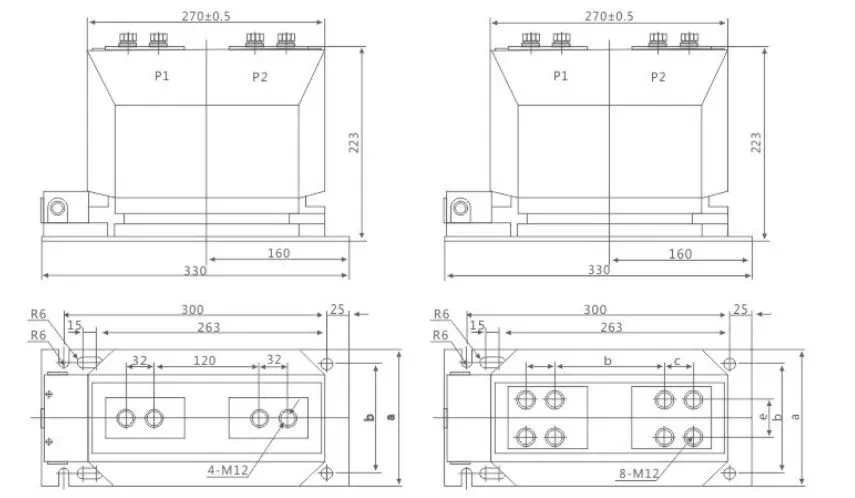

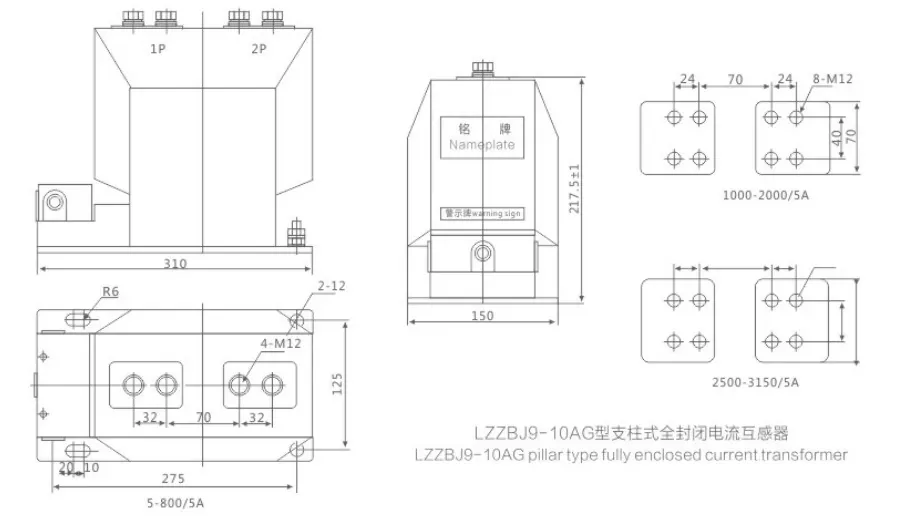

Desenho

Verificação de seleção rápida

1. Tensão nominal → Selecione 7,2kV / 12kV / 24kV / 40,5kV

2. Corrente primária nominal → De acordo com especificações de carga ou barramento (100A, 300A, 600A, 1.250A)

3. Precisão e carga → Medição 0,2S/0,5 (10-20 VA); Proteger 5P10/10P15 (15-30 VA)

4. Corrente térmica de curta duração → Combine a corrente de curto-circuito do sistema (20 kA, 31,5 kA, 50 kA, 80 kA/1 s)

5. Método de instalação → Instalação vertical/lateral do pilar/instalação invertida; A base é fixada com parafusos de expansão 4-M12

6. Requisitos especiais: Alta altitude 3.000 m, baixa temperatura -40 ℃, antipoluição Grau III, relação de transformação dupla, tipo torneira, com tampa de blindagem
