Decodificando a lógica de proteção de gabinetes de entrada de baixa tensão: como obter uma fonte de alimentação segura e confiável?

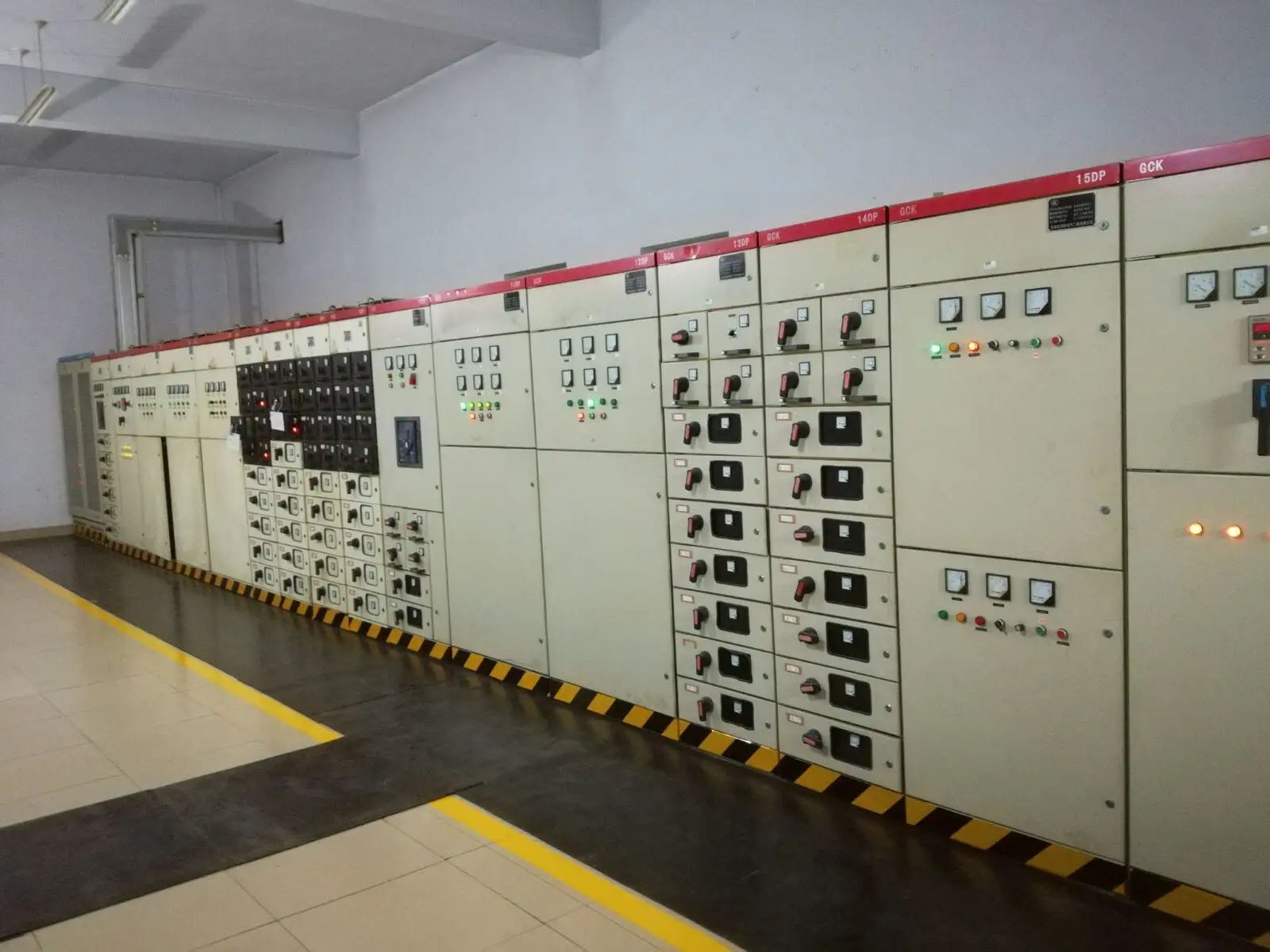

I. Segurança Elétrica e Posicionamento no Nível do Sistema

Como entrada de energia total de todo o sistema de distribuição de energia de baixa tensão, é o principal gateway de proteção para toda a distribuição de energia da estação. As falhas afetarão todo o sistema de baixa tensão, portanto a confiabilidade é a principal prioridade.

É necessário distinguir estritamente a lógica da linha de entrada, do barramento e da linha de saída para evitar paralelismo incorreto e transmissão de energia incorreta.

Atender aos requisitos de coordenação de isolamento do sistema; a tensão nominal de isolamento, a tensão suportável de frequência de energia e as distâncias de segurança fase-fase/fase-terra devem estar em conformidade com os regulamentos para evitar fugas, quebras e curtos-circuitos fase-fase.

II. Desempenho Elétrico Central (Tecnologia Pesada)

A tensão nominal de trabalho é compatível com a tensão de fase do sistema e a tensão de linha, garantindo operação de longo prazo sem exceder a tensão suportável nominal e adaptando-se à frequência de energia local e às condições harmônicas.

Capacidade nominal de transporte de corrente contínua: O aumento de temperatura a longo prazo do gabinete, barramento principal, junção do cabo de entrada e corpo do disjuntor deve ser controlado, e nenhum superaquecimento, descoloração ou ablação deve ocorrer nos contatos e nas barras de cobre.

Capacidade de resistência e interrupção de curto-circuito

A capacidade final/operacional de interrupção de curto-circuito deve ser maior que a corrente máxima de curto-circuito do sistema local.

A corrente suportável de curto prazo e a corrente suportável de pico atendem aos padrões; o corpo do gabinete não deve ser deformado, o barramento não deve ser deslocado e as peças isolantes não devem estourar sob impacto de curto-circuito.

Projeto de aumento de temperatura e dissipação de calor: Os dutos de ventilação do gabinete são razoáveis, com entrada e saída de ar suaves na parte superior e inferior; não há acúmulo de calor nas áreas densas de barramentos e disjuntores, e o aumento de temperatura atende aos padrões durante operação de longo prazo sob alta carga.

III. Lógica de proteção e funções de controle

Proteções essenciais: Sobrecarga com retardo de longo prazo, curto-circuito com retardo de curto-circuito, curto-circuito instantâneo e proteção contra falha à terra. A curva de proteção corresponde às características da carga a jusante.

Equipado com função de disparo por subtensão/perda de tensão, que desarma automaticamente quando a rede elétrica perde energia e evita o impacto de religamento automático quando a fonte de alimentação é restaurada.

Coordenação hierárquica dos ajustes de proteção: A proteção da linha de entrada deve ser coordenada seletivamente com a proteção da linha de saída a jusante para evitar o disparo total da linha de entrada principal devido a falhas menores a jusante.

Circuito secundário confiável: A fonte de alimentação de controle, os circuitos de fechamento e abertura e os circuitos de intertravamento são conectados de maneira padrão, sem conexão virtual ou operação incorreta.

Diagrama de blocos lógicos de proteção do gabinete de entrada de baixa tensão (versão de texto)

um. Diagrama de blocos de fluxo de sinal geral

Corrente do circuito principal primário → Amostragem do transformador de corrente (TC) → Controlador inteligente (liberação ACB) → Julgamento lógico: Atraso longo / Atraso curto / Instantâneo / Falta à terra / Subtensão → Atender a configuração de ação → Emitir comando de disparo → Mecanismo de disparo do disjuntor → Interromper o circuito principal de entrada

b. Diagramas de blocos dos quatro principais ramos de proteção

Lógica de proteção de sobrecarga de longo tempo de atraso A corrente de carga excede o padrão → CT amostra e envia para o controlador → Corresponde à curva de tempo inverso de longo tempo de atraso → Longo atraso para sobrecarga leve, curto atraso para sobrecarga severa → O atraso expira → Desarme

Lógica de proteção de curto-circuito com retardo de curto-circuito O curto-circuito ocorre no circuito a jusante → A corrente de curto-circuito aciona o controlador de linha de entrada → A linha de entrada define um retardo de curto-circuito de 0,1～0,3s → Primeiro espere até que o disjuntor da linha de saída desarme instantaneamente para eliminar a falha → Se a linha de saída não desarmar / a falha não for eliminada → O atraso expira → Desarme da linha de entrada (evita ultrapassagens)

Lógica de proteção instantânea contra curto-circuito Curto-circuito grave perto do barramento ou dentro do gabinete da linha de entrada → A corrente de curto-circuito excede em muito a configuração instantânea → Dispara diretamente sem atraso curto ou espera → O controlador emite o comando imediatamente → O disjuntor desarma instantaneamente

Lógica de proteção contra falta à terra Método 1: TC de seqüência zero coleta a soma vetorial de três fases + N Método 2: O controlador calcula a corrente de seqüência zero através da operação com corrente trifásica → Detecta que a corrente de seqüência zero desequilibrada excede o padrão → Determina aterramento monofásico/danos e vazamento de isolamento → Alarme ou atraso/desarme instantâneo

c. Diagrama de blocos lógicos de proteção contra subtensão/perda de tensão

A tensão da linha de entrada cai / a rede elétrica externa perde energia → A liberação de subtensão monitora a tensão em tempo real → A tensão é inferior ao limite definido → A liberação de subtensão atua → Desarme forçado → O religamento automático não é permitido após a restauração da rede elétrica; o fechamento só pode ser realizado com permissão manual/lógica

d. Diagrama de blocos lógicos de intertravamento para linhas de entrada duplas + ligação de barramento (intertravamento de três interruptores)

1# Linha de entrada fechada

↓

Contatos auxiliares elétricos + Biela mecânica

↓

Bloqueie os circuitos de fechamento da linha de entrada 2# e do barramento

2# Linha de entrada fechada

↓

Bloqueie simultaneamente os circuitos de fechamento da linha de entrada 1# e do barramento

Terminal de ônibus fechado

↓

Bloqueie simultaneamente os circuitos de fechamento das linhas de entrada 1# e 2#

Regra Básica: Apenas dois dos três interruptores podem estar na posição fechada a qualquer momento; é estritamente proibido fechar todos os três interruptores ao mesmo tempo.

e. Diagrama de blocos lógicos de coordenação de proteção de nível superior e inferior

Gabinete de linha de saída: Desarme instantâneo por curto-circuito → Coordenação de passo de diferença de tempo → Gabinete de linha de entrada: Desarme de curto-circuito com retardo de curta duração → Realização: Falhas a jusante são acionadas por interruptores a jusante, não pela linha de entrada principal, garantindo a seletividade da fonte de alimentação.

4. Intertravamento mecânico e intertravamento elétrico (prioridade máxima)

Linha de entrada única: Intertravamento mecânico entre a porta do gabinete e a chave; a porta não pode ser aberta quando fechada e o interruptor é forçado a desarmar quando a porta é aberta para evitar entrada acidental no intervalo ativo.

Cenário de linhas de entrada duplas + interligação de barramento: Duplo intertravamento de intertravamento elétrico e intertravamento mecânico, proibindo estritamente o fechamento simultâneo de duas linhas de entrada e o paralelismo ilegal de linhas de entrada e interligação de barramento, para evitar circulação, curto-circuito e queima do transformador.

A estrutura mecânica do disjuntor em si é confiável, com fechamento e abertura no local, sem emperramento e operação confiável do mecanismo de armazenamento de energia.

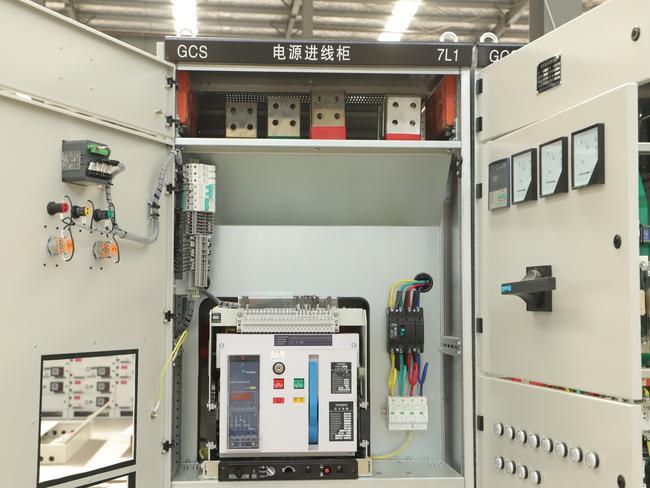

V. Estrutura do Gabinete e Tecnologia de Barramentos

A resistência da placa do gabinete e a rigidez da estrutura são suficientes para resistir ao impacto da força eletromotriz de curto-circuito sem tremer ou deformar.

As principais especificações, disposição e suportes isolantes dos barramentos atendem às normas; o arranjo de sequência de fases é padrão e as divisórias isolantes fase-fase e fase-terra estão completas.

Sistema de aterramento completo: A estrutura do gabinete, a porta, os painéis laterais e o gabinete de barramento são todos aterrados de forma confiável e centralizada, com um caminho de aterramento contínuo e ininterrupto.

O nível de proteção é adaptado ao ambiente do local, evitando que poeira, respingos e pequenos animais entrem no gabinete e causem curto-circuitos.

VI. Configuração de monitoramento e exibição

Monitoramento padrão em tempo real de corrente e tensão, que pode verificar o equilíbrio trifásico e o desvio de tensão.

Equipado com um dispositivo de exibição ao vivo para avaliar intuitivamente se a linha de entrada está energizada, evitando toque acidental e manutenção incorreta.

Configuração necessária de monitoramento de temperatura e umidade e prevenção e controle de condensação no gabinete para evitar a degradação do isolamento causada pela condensação úmida.

VII. Adaptação Ambiental e Operacional

Adapte-se à altitude, temperatura e umidade do local, poeira e ambiente de gases corrosivos; as peças isolantes e o corpo do gabinete atendem aos padrões anticorrosivos e de resistência às intempéries.

Projeto de prevenção de condensação e mofo no gabinete; dispositivos de aquecimento e desumidificação são configurados em áreas úmidas.

Reservar espaço de manutenção e espaço de entrada e saída de cabos; a fiação está organizada e os circuitos primário e secundário são roteados separadamente para evitar interferências.

VIII. Operação e Manutenção e Inspeção de Segurança

Equipado com pontos de ruptura óbvios para isolar de forma confiável a fonte de alimentação durante a manutenção.

Capaz de implementar o processo de operação de manutenção de rotulagem e bloqueio de falta de energia, com condições de operação seguras.

Os componentes são razoavelmente organizados, facilitando a inspeção diária, medição de temperatura, aperto e substituição de componentes no período posterior, sem becos sem saída de manutenção.

Resumo

O gabinete de entrada de baixa tensão é o gateway central do sistema de distribuição de energia de baixa tensão, realizando tarefas importantes de acesso à fonte de alimentação, proteção de segurança e distribuição de carga. Suas principais preocupações concentram-se em oito aspectos: posicionamento de segurança elétrica, desempenho elétrico central, lógica e controle de proteção, proteção de intertravamento, tecnologia de gabinete e barramento, configuração de monitoramento, adaptação ambiental e segurança de operação e manutenção. Entre eles, a lógica de proteção (incluindo sobrecarga, curto-circuito, falha à terra, proteção contra subtensão) e intertravamento duplo (mecânico + elétrico) são a chave para garantir a operação segura e estável do gabinete, o que pode prevenir eficazmente a expansão da falha, operação incorreta e acidentes de segurança. A correspondência racional de todos os indicadores e o cumprimento estrito das normas técnicas são os pré-requisitos para a operação confiável a longo prazo do gabinete de entrada de baixa tensão.

FAQ (Perguntas Frequentes)

Q1: Qual é o papel central do gabinete de entrada de baixa tensão no sistema de distribuição de energia?

A1: É a entrada de energia total e gateway de proteção primária do sistema de baixa tensão, responsável pelo acesso à energia, proteção contra falhas e distribuição de energia a jusante, e sua confiabilidade afeta diretamente a operação segura do sistema.

Q2: Por que a coordenação seletiva das configurações de proteção é importante para gabinetes de linha de entrada?

A2: Garante que as falhas a jusante sejam acionadas primeiro pelos interruptores de linha de saída, evitando a interrupção total do sistema e garantindo a continuidade da fonte de alimentação.

Q3: Qual é a finalidade do intertravamento duplo (mecânico + elétrico) no cenário de linha de entrada dupla + interligação de barramento?

A3: Proíbe o paralelismo incorreto das chaves, evitando circulação de corrente, curto-circuito e queima do transformador para garantir a segurança do sistema.

Q4: Que fatores devem ser considerados na adaptação ambiental do gabinete de entrada de baixa tensão?

A4: Adapte-se à altitude, temperatura, umidade, poeira e gases corrosivos do local; configurar dispositivos anticondensação e nível de proteção apropriado.

Q5: Como garantir a segurança das operações de manutenção de armários de entrada de baixa tensão?

A5: Equipar pontos de ruptura óbvios, implementar rotulagem e bloqueio de falta de energia e organizar os componentes de maneira razoável para evitar becos sem saída de manutenção.
