Subestação pré-fabricada externa tipo europeu

A subestação pré-fabricada externa do tipo europeu tem um design integrado três em um que combina painéis de distribuição de alta tensão, transformadores e painéis de distribuição de baixa tensão para uma forte integridade do sistema; A proteção abrangente de alta/baixa tensão garante operação segura e confiável e manutenção simplificada; Possui pegada compacta, investimento reduzido, ciclo de produção curto e fácil mobilidade; Configurações de fiação flexíveis; Estrutura exclusiva: O gabinete de painel composto de favo de mel de camada dupla fornece isolamento robusto, dissipação de calor, ventilação, apelo estético e alta classificação IP. Os materiais do gabinete incluem aço inoxidável, liga de titânio, liga de alumínio, aço laminado a frio e aço com revestimento colorido; Múltiplas configurações disponíveis: uso geral, estilo villa, compacto, etc. As unidades principais em anel de alta tensão podem ser equipadas com terminais de automação de rede (FTUs) para detecção confiável de curtos-circuitos e falhas à terra monofásicas. Apresenta “quatro capacidades remotas” (controle remoto, medição remota, sinalização remota, ajuste remoto), facilitando atualizações de automação da rede de distribuição.

Parâmetros Técnicos

Nota: Os itens 5 e 6 não são necessários quando a capacidade do transformador for inferior a 200kVA.

Condições de Uso

Os usuários precisam fornecer as seguintes informações ao fazer o pedido:

• Altitude: W 1000m;

• Temperatura ambiente: ·25. (:~+40. (:;

• Umidade relativa: o valor médio diário não ultrapassa 95% e o valor médio mensal não ultrapassa 90%;

• Nível antivibração: aceleração horizontal 0,4m/s2, aceleração vertical 0,15m/s2;

• Por favor, confirme que o local de instalação não sofrerá choques graves, poluição grave e corrosão química, e que não há poeira condutiva ou risco de explosão. Se não atender aos requisitos das condições normais de uso, entre em contato com a Ceho para obter uma solução.

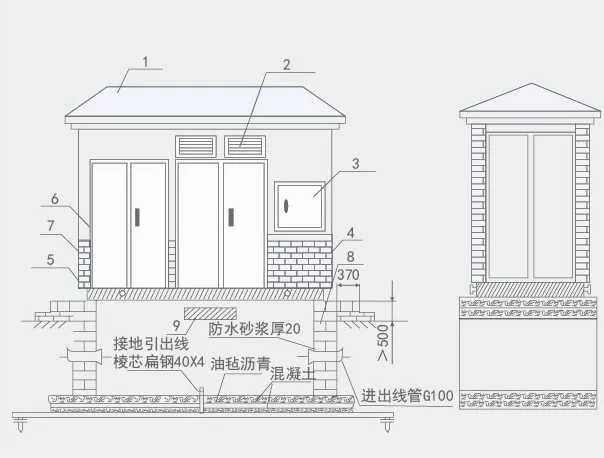

Desenho dimensional de instalação

1. Telhado

2. Cortinas

3. Caixa de medição externa

4. Anel de elevação

5. Chassi rígido de slot

6. Porta

7. Tira de tijolo, imitação de superfície de parede de tijolo

8. Fundação de concreto

9. Respiradouro da fundação da tumba

Precisa saber ao fazer o pedido

No momento da sua encomenda deverá fornecer as seguintes informações:

·Requisitos de modelo, capacidade, quantidade, cor e tamanho, material da casca;

·Modelo do transformador, desempenho, modo de conexão, faixa de derivação e requisitos de impedância;

· Esquema de fiação primária do lado de alta tensão, modelo de componente, especificações e requisitos;

·Óleo de transformador (25#, 45#, óleo de alto ponto de ignição);

·Requisitos de configuração para redes inteligentes de gestão de energia ou redes de gestão imobiliária;

·Requisitos ambientais de utilização.
