Um guia rápido: principais diferenças e guia de seleção para transformadores do tipo seco versus imersos em óleo

À medida que o desenvolvimento de novos sistemas de energia se acelera, os transformadores de distribuição – como equipamentos críticos para a conversão de energia – desempenham um papel vital na determinação da segurança, da eficiência energética e dos custos operacionais e de manutenção. O mercado atual é dominado por duas categorias principais: transformadores do tipo seco e transformadores imersos em óleo. Estes dois tipos diferem significativamente em termos de isolamento e refrigeração, segurança e desempenho ambiental, cenários aplicáveis e eficiência de custos. De acordo com a norma obrigatória de eficiência energética GB 20052-2024, este artigo fornece uma análise abrangente das diferenças entre estes dois tipos de equipamento, oferecendo uma referência oficial para a seleção de engenharia.

I. Principais diferenças fundamentais: diferenças nos métodos de isolamento e resfriamento

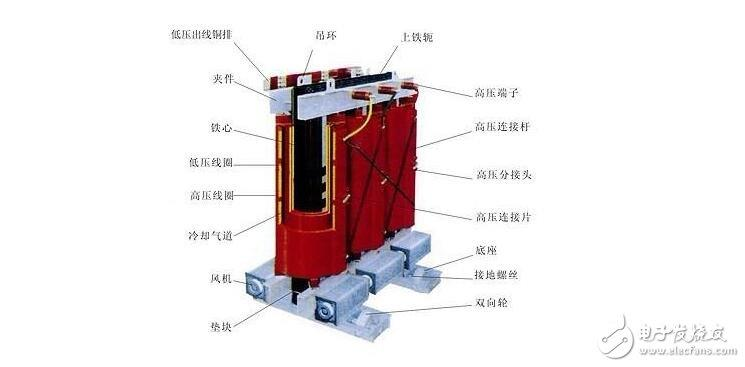

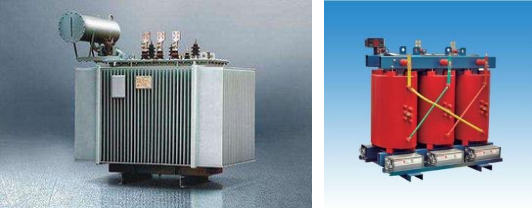

Os transformadores do tipo seco usam ar como meio de resfriamento. Os enrolamentos são isolados com resina epóxi fundida a vácuo ou impregnação de papel Nomex, eliminando a necessidade de meio líquido. Apresentam uma estrutura simples e não apresentam risco de vazamento. Os transformadores imersos em óleo usam óleo isolante como meio de resfriamento e isolamento. O núcleo e os enrolamentos ficam submersos no tanque de óleo, contando com a circulação de óleo para dissipação de calor. Esta tecnologia está madura e oferece uma gama mais ampla de capacidades. Esta diferença fundamental de design determina a divergência abrangente entre os dois em termos de segurança, impacto ambiental e operação e manutenção.

II. Comparação entre seis dimensões principais

Item de comparação	Transformador tipo seco	Transformador Imerso em Óleo
1. Segurança e proteção ambiental	À prova de fogo, à prova de explosão e livre de poluição. Atende aos padrões de isolamento Classe F/H. Não há risco de vazamento de óleo ou combustão. Está em conformidade com o código de incêndio GB50016. Ideal para áreas densamente povoadas e espaços subterrâneos.	Risco de vazamento de óleo e incêndio. Requer reservatórios de óleo e instalações de combate a incêndio. O vazamento de óleo mineral pode contaminar o solo e as fontes de água, sujeito a regulamentações ambientais mais rigorosas.
2. Cenários de aplicação	Preferido para locais internos com alta segurança contra incêndio, como complexos comerciais, data centers, hospitais, escolas, metrôs e porões de edifícios altos. A capacidade de uma unidade é principalmente inferior a 2500kVA.	Usado principalmente em subestações externas, parques industriais, estações de reforço eólico e solar e fonte de alimentação centralizada de alta capacidade. Pode cobrir requisitos de energia ultra-altos.
3. Instalação e Manutenção	Tamanho pequeno, instalação flexível, livre de manutenção ou baixa manutenção. Requer apenas remoção regular de poeira e verificações de controle de temperatura. Tempo de manutenção curto sem interromper a produção.	Requer testes regulares de amostras de óleo, reposição de óleo e tratamento de vazamentos. Carga de trabalho pesada de manutenção; troca de óleo necessária a cada 5-8 anos. Alto custo de manutenção por unidade.
4. Custo e Economia	O custo inicial de compra é 15%-20% maior, mas menor custo de manutenção do ciclo de vida, oferecendo desempenho de custo superior a longo prazo.	O investimento inicial é 30%-50% menor, com excelente economia em cenários de grande capacidade, mas custos de operação e conformidade mais elevados.
5. Eficiência e Perda Energética	Atende GB 20052-2024 Nível 1/2 de eficiência energética. Menor perda sem carga, mais economia de energia em condições de carga leve.	Atende GB 20052-2024 Nível 1/2 de eficiência energética. Melhor desempenho de perda de carga, mais adequado para operação contínua pesada.
6. Adaptabilidade Ambiental	Fraca resistência à umidade e poeira; requer proteção aprimorada em ambientes corrosivos e de alta umidade.	Estrutura selada estável, maior adaptabilidade a ambientes externos agressivos, com excelente resistência às intempéries.

III. Implementação de novos regulamentos: a seleção de equipamentos deve obedecer aos padrões

GB 20052-2024, um padrão nacional obrigatório para transformadores de potência em vigor a partir de fevereiro de 2025, especifica graus de eficiência energética e cronogramas de eliminação progressiva. A seleção de modelos de baixa eficiência é estritamente proibida em novos projetos de construção, e os equipamentos existentes de alto consumo de energia devem ser eliminados gradualmente. Para distribuição de energia interna em edifícios civis, de acordo com as disposições obrigatórias da GB 51348-2019, devem ser selecionados transformadores isolados com líquido do tipo seco ou não inflamável.

4. Recomendações de seleção: correspondência precisa com base em cenários de aplicação

Escolha o tipo seco: ambientes internos, áreas de alta ocupação, requisitos rigorosos de segurança contra incêndio, espaço limitado, flutuações de carga leve e foco na proteção ambiental e baixa manutenção.

Escolha imerso em óleo: Para uso externo, cargas concentradas de grande capacidade, cargas pesadas contínuas, ambientes agressivos e situações que priorizam baixos custos iniciais.

V. Tendências da Indústria

Impulsionada por objectivos de segurança e de baixo carbono, a taxa de penetração de transformadores do tipo seco continua a aumentar nas redes de distribuição urbana, centros de dados e novos sectores de infra-estruturas; os transformadores imersos em óleo, aproveitando sua grande capacidade e economia, continuam dominantes na transmissão e transformação de energia externa, bem como em aplicações de energia industrial. Estes dois tipos de equipamentos não são mutuamente exclusivos; pelo contrário, complementam-se em diferentes cenários e trabalham em conjunto para apoiar o funcionamento seguro e eficiente das redes eléctricas modernas.

Os fabricantes de equipamentos de energia aconselham que a seleção equilibre segurança, eficiência energética, operação e manutenção e conformidade regulatória. As decisões devem ser tomadas de forma abrangente, tendo em conta as características da carga, os ambientes de instalação e os ciclos orçamentais, para evitar aumento de custos, riscos de segurança e riscos de conformidade resultantes de uma seleção incorreta.
