Chave de isolamento externa de alta tensão GW4

Você pode ter a certeza de comprar o interruptor de isolamento externo de alta tensão Ceho GW4 de nossa fábrica. Consiste em uma base, suportes isolantes, peças condutoras e um mecanismo operacional. Cada poste possui dois suportes, com uma lâmina condutora montada na extremidade superior de cada suporte. O contato da lâmina está localizado entre os dois suportes. Uma bucha de rolamento é montada na extremidade inferior do suporte. Acionada pelo mecanismo de operação, a lâmina pode girar horizontalmente em 90°, abrindo e fechando assim a chave.

Características estruturais

● Tipo giratório horizontal de coluna dupla: Dois isoladores de poste por poste, a lâmina de contato gira 90° horizontalmente no meio para completar o fechamento e abertura, a ruptura é visível, atendendo aos requisitos das "cinco proteções".

● Todas as séries podem ser equipadas com chaves de aterramento: Aterramento simples, aterramento duplo ou nenhum aterramento podem ser selecionados, a chave de aterramento e a chave principal estão interligadas.

● Mecanismo de operação flexível: Chave isolante externa de alta tensão GW4 configuração padrão CS11 (manual) ou CS17 (com tipo de aterramento), mecanismo elétrico CJ6 opcional para operação remota.

● Alta resistência à corrosão: As peças condutoras são prateadas/estanhadas, as peças de aço são galvanizadas a quente ou aço inoxidável, a base é feita de liga de alumínio ou aço galvanizado a quente, adequado para áreas costeiras e altamente poluídas.

● Design modular: Três pólos são ligados por uma biela, o ajuste de fase pode ser realizado rapidamente no local, ângulo de instalação ajustável de 0–30°.

Por que nos escolher?

◆ A chave isolante externa de alta tensão GW4 adota uma abertura de coluna dupla e estrutura de comutação de contato, apresentando limpeza automática de contato e maior confiabilidade de contato.

◆ Os dedos de contato são feitos de um novo tipo de material com alta resistência, alta condutividade e alta elasticidade. Os contatos são fixados pela força elástica dos próprios dedos de contato, evitando a diminuição da força de fixação do contato causada pela corrosão da mola e pelo recozimento térmico, evitando assim um ciclo vicioso de aumento da resistência do contato e aquecimento exacerbado do contato.

◆ A parte rotativa do interruptor foi projetada para operação livre de manutenção. A base giratória adota uma estrutura selada, evitando a entrada de vapor de água, poeira e gases nocivos. Isso garante que os rolamentos e a graxa à base de dissulfeto de molibdênio e lítio sempre operem em um bom ambiente, evitando ferrugem, perda de graxa e ressecamento, garantindo assim que o torque operacional da chave de isolamento de alta tensão externa GW4 não aumentará após operação de longo prazo. São utilizados pinos de aço inoxidável, combinando com a estrutura do mancal autolubrificante isento de óleo; os componentes de aço são galvanizados por imersão a quente, garantindo que sejam flexíveis, leves, confiáveis ​​e livres de ferrugem.

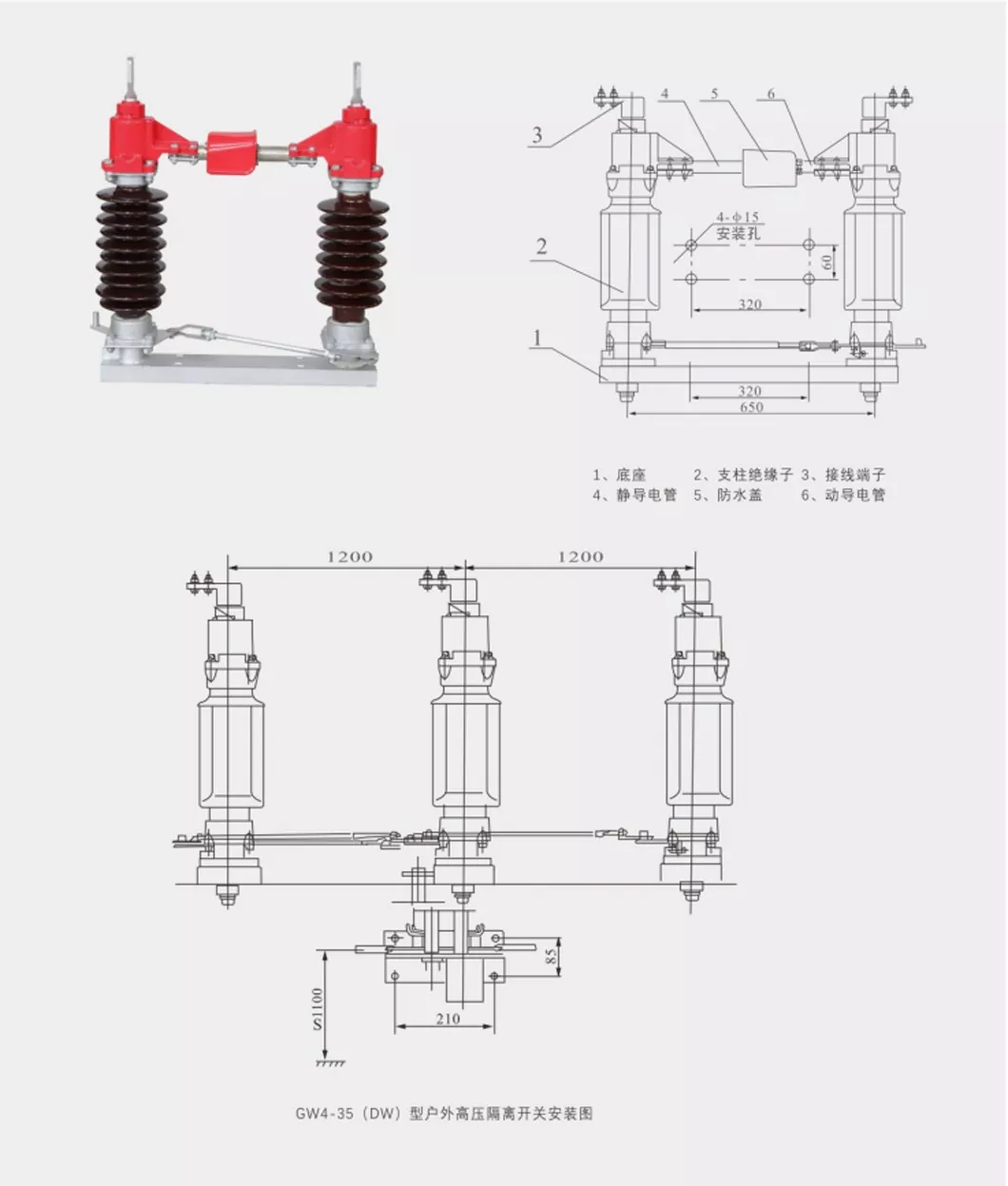

Dimensões de forma e instalação

Principais Parâmetros Técnicos
