O que é um transformador de instrumento atual?

Este artigo detalhado explica o que é umTransformador de instrumento atualé, como funciona, por que é importante em sistemas elétricos, como se compara a outros transformadores de instrumentos, como escolher um e perguntas frequentes – tudo apoiado por definições oficiais e padrões do setor. Transformadores de instrumentos de corrente, comumente chamadostransformadores de corrente (TCs), permitem medição, proteção e controle precisos de corrente de circuitos elétricos de alta tensão, escalonando as correntes para valores padrão mais seguros para instrumentos e relés.

Índice

1. O que é um transformador de instrumento atual?
2. Como funciona um transformador de corrente?
3. Por que usar um transformador de instrumento de corrente?
4. Que tipos de transformadores de instrumentos de corrente existem?
5. Como selecionar o transformador de instrumento de corrente correto?
6. Quais são os aplicativos comuns?
7. Perguntas frequentes (FAQ)

O que é um transformador de instrumento atual?

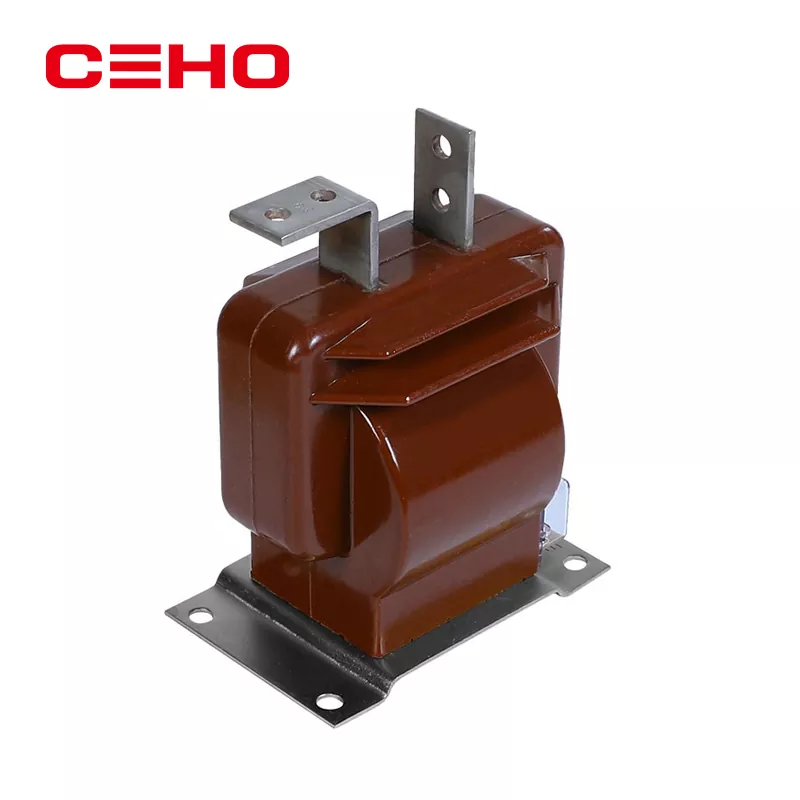

A Transformador de instrumento atual(também conhecido comoTransformador atualou CT) é um tipo específico detransformador de instrumentoprojetado para dimensionar correntes alternadas (CA) muito altas de sistemas de energia em uma corrente proporcional e mais baixa que pode ser conectada com segurança a medidores, relés de proteção e dispositivos de controle.

A função definidora do TC é permitir a detecção de corrente segura e precisa em circuitos onde a medição direta seria perigosa ou impraticável devido à alta corrente e alta tensão.

Como funciona um transformador de corrente?

O princípio de funcionamento de um transformador de corrente é baseado na indução magnética: quando uma corrente alternada flui através do condutor primário, ela cria um campo magnético. Este fluxo magnético induz uma corrente proporcional no enrolamento secundário do TC através de indução eletromagnética.

• Enrolamento primário:geralmente uma única volta (geralmente o próprio condutor).
• Enrolamento secundário:muitas voltas de fio fino para produzir corrente reduzida.
• Núcleo magnético:material de alta permeabilidade para guiar o fluxo com eficiência.

O resultado é uma corrente secundária que é uma proporção fixa da corrente primária (por exemplo, um TC 1000:5 produzirá 5 A quando a corrente primária for 1000 A), permitindo que os dispositivos de medição operem com segurança e alta precisão.

Por que usar um transformador de instrumento de corrente?

Os transformadores de corrente são essenciais para sistemas elétricos modernos por vários motivos:

1. Segurança:Eles isolam dispositivos e pessoas de circuitos primários de alta tensão perigosos.
2. Precisão:Eles fornecem níveis de corrente padronizados para medição precisa e monitoramento de carga.
3. Função protetora:Eles trabalham com relés e proteções para detectar falhas e acionar disjuntores.

Sem TCs, medir ou proteger redes de alta corrente com instrumentos convencionais seria perigoso, impreciso ou ambos.

Que tipos de transformadores de instrumentos de corrente existem?

Os transformadores de corrente vêm em vários formatos, dependendo da instalação e aplicação:

• CTs tipo barra:O condutor primário passa por um núcleo com muitas voltas secundárias.
• TCs de anel (toroidal):Núcleo anular com condutor passando por ele; ideal para medição de retrofit.
• CTs de janela:Projetado para que o condutor primário possa ser facilmente passado.
• CTs de núcleo dividido:CT tipo clamp-on para instalação conveniente sem desconexão.

Cada tipo suporta diferentes necessidades de instalação e requisitos de precisão. As subestações de alta tensão geralmente usam tipos robustos de barras ou janelas, enquanto os cenários de manutenção ou modernização podem usar formatos de núcleo dividido.

Como selecionar o transformador de instrumento de corrente correto?

A seleção do CT correto depende de:

1. Classificação atual primária:Deve corresponder à corrente de carga máxima esperada.
2. Saída padrão secundária:Geralmente 5 A ou 1 A.
3. Classe de precisão:Precisão necessária para funções de medição versus proteção.
4. Avaliações de temperatura e ambiente:Para condições de instalação.

Quais são os aplicativos comuns?

Os TCs são usados ​​em muitas áreas da engenharia elétrica:

• Medição: mede a corrente para faturamento e cálculo de carga.
• Proteção: detecta condições de sobrecorrente ou falha e inicia o disparo do disjuntor.
• Sistemas de controle: alimentam dados em tempo real para SCADA ou sistemas de automação.

Perguntas frequentes (FAQ)

O que significa “transformador de instrumento”?
Um transformador de instrumento é um dispositivo que dimensiona grandezas do sistema de alta potência (corrente ou tensão) para níveis padronizados para medição e proteção sem carregar ou perturbar o circuito primário.

Qual a diferença entre um transformador de corrente e um transformador de potência?
Um transformador de corrente concentra-se na escala precisa para medição e segurança, enquanto um transformador de potência concentra-se na transferência de energia entre níveis de tensão com perdas mínimas.

Por que um TC nunca deveria ser operado com secundário aberto?
Deixar um secundário de TC aberto pode causar tensões perigosamente altas à medida que o transformador tenta manter a corrente, arriscando quebra de isolamento e riscos à segurança.

Qual é a classificação de corrente secundária padrão?
As saídas secundárias padrão do TC são normalmente de 1 A ou 5 A para atender aos requisitos comuns de entrada de instrumentos e relés.

Os transformadores de corrente podem ser usados ​​para medição CC?
Os TCs padrão operam com indução magnética CA e não são adequados para CC; sensores especiais (por exemplo, efeito Hall) são usados.
