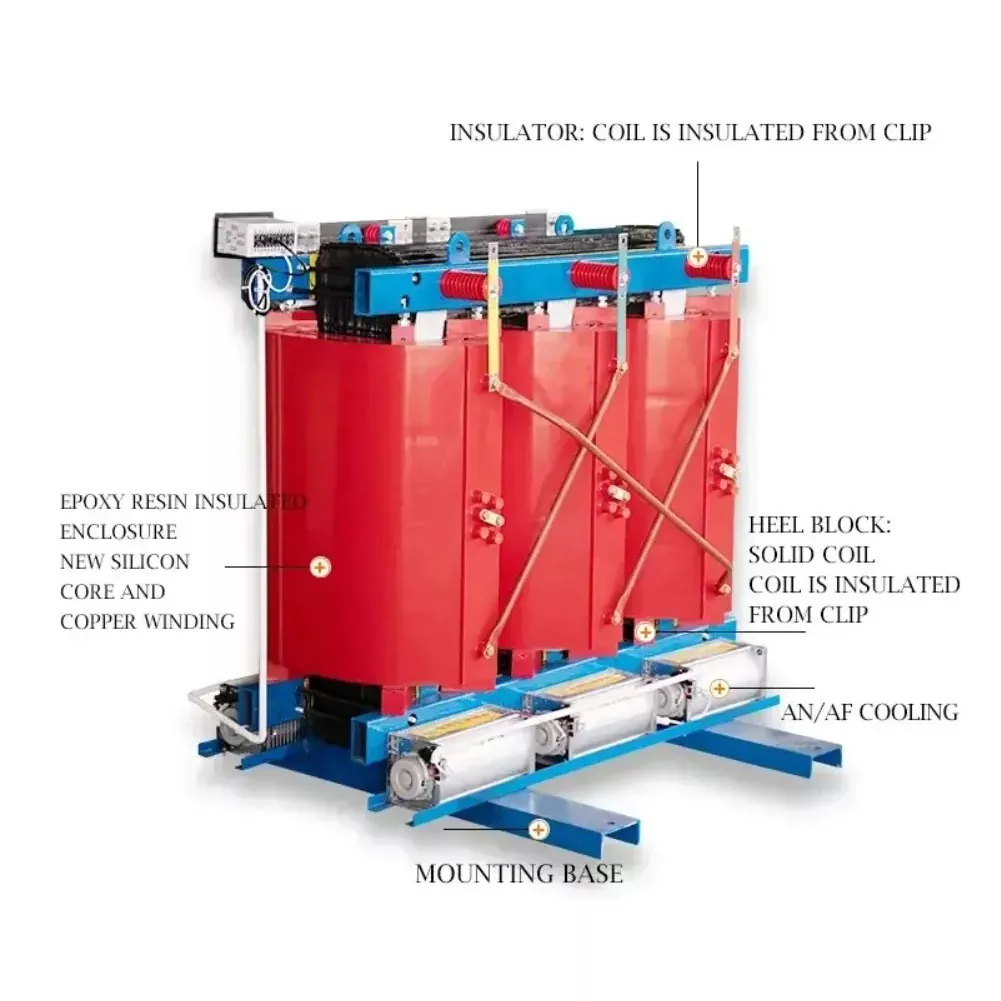

Transformador de distribuição tipo seco fundido em resina epóxi

Bem-vindo a adquirir este transformador de distribuição do tipo seco fundido em resina epóxi da fábrica Ceho. Como as bobinas do transformador tipo seco isoladas com resina são encapsuladas pela resina epóxi, elas são não inflamáveis, à prova de fogo, à prova de explosão, livres de manutenção, sem poluição, de pequeno volume e podem ser instaladas diretamente no centro de carga. Enquanto isso, o design científico e razoável e a tecnologia de fundição permitem que os produtos tenham menor capacidade de descarga, baixo ruído e forte dissipação de calor. Este produto é capaz de funcionar por um longo tempo sob carga nominal de 140% sob condição de resfriamento com ar forçado. Além disso, os transformadores do tipo seco são equipados com controladores de temperatura inteligentes, possuem funções de alarme de problema, alarme de superaquecimento, disparo de superaquecimento e caixa preta, podem ser conectados ao computador através da interface serial RS485 para realizar monitoramento e controle centralizados.

Enviar consulta

Descrição do produto

Este transformador de distribuição do tipo seco fundido em resina epóxi é seguro, livre de poluição e retardador de chamas. Ele pode ser instalado diretamente no centro de carga e oferece vantagens como operação livre de manutenção, fácil instalação, baixos custos operacionais gerais, baixas perdas e excelente resistência à umidade. O transformador Ceho pode operar normalmente com 100% de umidade e pode ser colocado em uso sem pré-secagem quando ocioso. Possui baixa descarga parcial, baixo ruído e forte dissipação de calor e pode suportar 120% de sua carga nominal sob condições de resfriamento com ar forçado.

Parâmetros Técnicos

Capacidade de taxa (kVA)	Combinação de tensão E toque em Alcance			Símbolo de conexão	Perda sem carga (w)	Perda de carga (W)	Corrente sem carga (%)	Impedância de curto-circuito (%)
Capacidade de taxa (kVA)	Alta tensão (KV)	Faixa de tomadas de alta tensão (%)	Baixo Tensão (KV)	Símbolo de conexão	Perda sem carga (w)	Perda de carga (W)	Corrente sem carga (%)	Impedância de curto-circuito (%)
30	6 6.3 6.6 10 10.5 11	±5% ±2x2,5%	0.4	Dyn11	170	710	2.6	4
50					240	1000	2.2
80					330	1380	2.2
100					360	1570	2
125					420	1850	1.8
160					490	2130	1.8
200					560	2530	1.6
250					650	2760	1.6
315					790	3470	1.4
400					880	3990	1.4
500					1045	4880	1.4
630					1210	5880	1.2

Processo de Design e Fabricação

Com base em mais de 320 anos de experiência em projeto, fabricação e testes de transformadores, a CEHO desenvolveu um software avançado de projeto 3D+paramétrico capaz de projeto automatizado, otimização de custos e simulação.

Considerando totalmente os padrões nacionais e da indústria, garantimos um design de produto superior.

Os condutores do enrolamento de alta tensão são feitos de condutores de alta qualidade e reforçados com feltro de fibra de vidro picado. Um avançado sistema de fundição a vácuo Heydrich é usado para fundição sob condições de vácuo, suprimindo efetivamente a descarga parcial (PDF) com uma taxa de PDF ≤5pc.

O enrolamento de baixa tensão usa condutores de folha de alta qualidade e é enrolado em uma máquina automática de enrolamento de folha. Esta máquina emprega um dispositivo de crimpagem de tensão de economia de energia hidráulica patenteado com uma precisão de detecção de ± 0,5 mm e tecnologia avançada de soldagem a arco de argônio, desempenhando um papel crucial na garantia da qualidade do enrolamento da bobina.

O núcleo do transformador de distribuição de tipo seco fundido em resina epóxi usa chapas de aço silício orientadas de alta qualidade e alta permeabilidade, tratadas com um processo de retificação de bisel completo de 45° e revestidas com um revestimento especial à prova de umidade e ferrugem, reduzindo efetivamente a corrente sem carga e os níveis de ruído.
