Como solucionar com eficácia falhas comuns de comutadores de alta tensão para operação e manutenção seguras?

Como solucionar com eficácia falhas comuns de comutadores de alta tensão para operação e manutenção seguras?

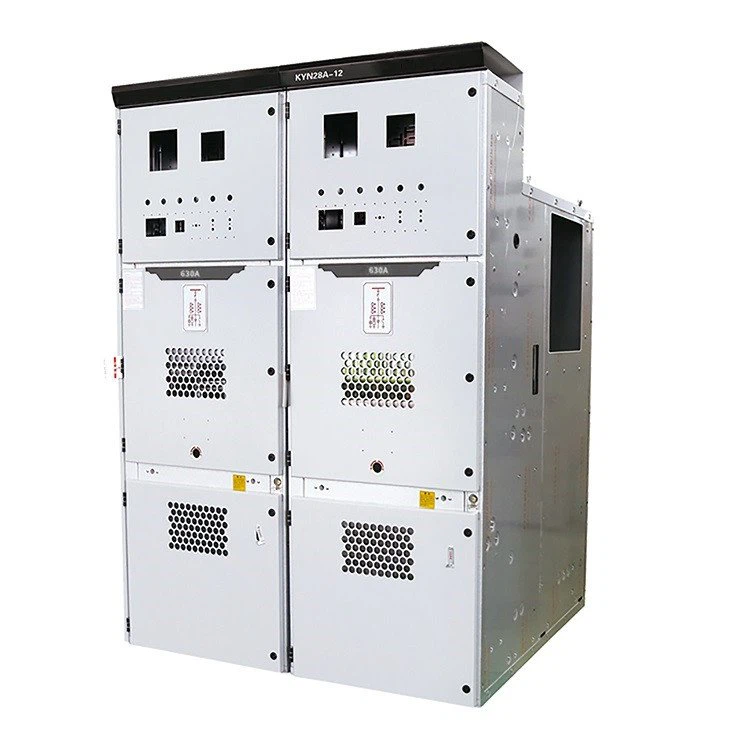

Como equipamento principal no sistema de energia para receber, distribuir energia elétrica, controlar e proteger equipamentos de alta tensão, o painel de distribuição de alta tensão é amplamente utilizado na produção industrial, distribuição de energia, fornecimento de energia predial e outros campos. Sua operação segura e estável está diretamente relacionada à confiabilidade do sistema de energia e à segurança de pessoas e equipamentos. Combinando práticas de operação e manutenção no local, este artigo detalha falhas comuns, causas raízes e métodos científicos de solução de problemas de comutadores de alta tensão para fornecer referência abrangente aos operadores.

I. Principais tipos de falhas, causas e métodos de solução de problemas

As falhas nos quadros de distribuição de alta tensão concentram-se principalmente nos componentes principais, como disjuntores, mecanismos de carrinho de mão, sistemas de isolamento e circuitos secundários. Falhas diferentes têm manifestações, causas e métodos de solução de problemas diferentes, que precisam de investigação direcionada e tratamento padronizado.

(1) Falhas principais do disjuntor: recusa em fechar, recusa em abrir e falso disparo

Como a "chave central" do quadro de distribuição de alta tensão, as falhas do disjuntor afetam diretamente a continuidade da fonte de alimentação. As falhas comuns incluem recusa de fechamento, recusa de abertura e desarme automático após fechamento.

——Recusa de fechamento:Nenhuma ação do mecanismo após pressionar o botão de fechamento, incapaz de fornecer energia normalmente.Causas raízesincluem fatores mecânicos (armazenamento de energia insuficiente, falha do motor de armazenamento de energia, deslizamento da corrente, má lubrificação, ferrugem, bloqueio de corpo estranho), fatores de intertravamento elétrico (interruptor de aterramento não aberto, carrinho de mão não no lugar, porta do gabinete não fechada, intertravamento de cinco prevenção travado), fatores elétricos (baixa tensão de alimentação de controle, disparo do interruptor de ar, fusível queimado, queima da bobina de fechamento, fiação solta) e fatores de bloqueio de proteção (bloqueio de falha do dispositivo de proteção abrangente, configuração incorreta do modo remoto/local).

Solução de problemas:

1. Siga o princípio de "verificar primeiro o armazenamento de energia, depois confirmar o intertravamento e investigar os problemas elétricos por último". Verifique primeiro a indicação do armazenamento de energia; se for insuficiente, inspecione o motor de armazenamento de energia e a corrente, limpe os detritos presos e lubrifique.

2. Confirme se a chave de aterramento está aberta, o carrinho de mão está no lugar e a porta do gabinete está fechada para destravar o intertravamento de cinco prevenção.

3. Verifique a alimentação de controle, o fusível e a bobina de fechamento, substitua a bobina danificada, prenda a fiação e ajuste o modo do dispositivo de proteção para garantir que o circuito de fechamento esteja suave.

——Recusa de abertura:Falha na abertura por ação de proteção ou operação manual, que é uma falha de alto risco propensa a sobrecarga do equipamento e curto-circuito. As principais causas incluem queima da bobina de abertura, fiação solta, falha de energia de controle, liberação do mecanismo preso, enferrujado ou deformado, carrinho de mão não colocado, intertravamento travado e dispositivo de proteção que não emite sinal de disparo.

Solução de problemas:

1. Verifique primeiro a potência de abertura, a bobina e a fiação, substitua a bobina danificada e prenda a fiação.

2. Experimente a abertura de emergência manual, desmonte a peça de liberação do mecanismo, limpe os detritos enferrujados e presos e lubrifique.

3. Confirme a posição do carrinho de mão e destrave o mecanismo de intertravamento.

4. Investigue o dispositivo de proteção para garantir que ele emita o sinal de disparo normalmente para evitar a expansão da falha.

—— Viagem automática após fechamento:Disparo automático instantâneo ou de curto prazo após o fechamento, afetando a estabilidade da fonte de alimentação. As principais causas incluem adesão do contator de fechamento, ação falsa devido a valor de configuração de proteção muito pequeno, buffer de mecanismo inválido, pressão anormal da mola, fiação secundária solta, interferência eletromagnética e aterramento deficiente.

Solução de problemas:

1. Desconecte primeiro a alimentação de controle e verifique o contator de fechamento; substitua-o imediatamente se for respeitado.

2. Recalibre o valor da configuração de proteção para atender aos requisitos de operação.

3. Revise as peças do amortecedor do mecanismo e corrija a pressão da mola.

4. Prenda a fiação secundária e faça um bom trabalho de blindagem e aterramento para eliminar a interferência eletromagnética e garantir uma operação estável após o fechamento.

(2) Falhas no carrinho de mão e no mecanismo de movimentação: obstrução e falha de posicionamento

Como componente móvel, a suavidade e a precisão do posicionamento do carrinho de mão são cruciais para a segurança da operação. Falhas comuns são dificuldade de empurrar/puxar e falha de posicionamento.

—— Difícil empurrar/puxar e travar o carrinho de mão:Grande resistência ao agitar o carrinho de mão, incapaz de empurrar ou puxar normalmente. As principais causas incluem intertravamento destravado (disjuntor não aberto, chave de aterramento não aberta), pista deformada, obstrução de corpo estranho, mecanismo de válvula deformado e preso, rodas do carrinho de mão desgastadas ou excêntricas e soldagem de gabinete deformada ou instalação irregular.

Solução de problemas:

1. Confirme se o disjuntor e a chave de aterramento estão abertos para desbloquear o intertravamento de cinco prevenção.

2. Limpe os detritos da pista, corrija a pista deformada e lubrifique a guia.

3. Verifique o mecanismo da válvula e corrija as peças deformadas.

4. Revise as rodas do carrinho de mão, substitua as desgastadas e ajuste o nível de instalação do gabinete para garantir empurrar/puxar suavemente.

——Falha no posicionamento do carrinho de mão:Incapaz de travar de forma estável o carrinho de mão na posição de trabalho ou de teste, sujeito a riscos de vida. As principais causas incluem pino de posicionamento deformado, mecanismo de intertravamento mal colocado e interruptor de deslocamento danificado.

Solução de problemas:

1. Desmonte o mecanismo de posicionamento e corrija o pino de posicionamento deformado.

2. Ajuste a posição do mecanismo de intertravamento para garantir um engate preciso.

3. Detecte o estado liga-desliga do interruptor de deslocamento; substitua-o imediatamente se estiver danificado.

4. Realize o teste de posicionamento após a substituição para garantir que o carrinho de mão possa ser travado de forma estável nas posições de trabalho e de teste sem afrouxar.

(3) Falhas de Descarga de Isolamento: Ruído Anormal, Faísca e Condensação

As falhas do sistema de isolamento são acompanhadas por ruídos anormais óbvios e altos riscos de segurança, comumente manifestados como som de descarga "escaldante e estalante" no gabinete, faíscas visíveis à noite e até mesmo quebra de isolamento e curto-circuito em casos graves.

Principais causasincluem alta umidade ambiental, condensação severa, peças de isolamento sujas, envelhecidas, rachadas ou danificadas (isoladores, buchas), distância fase-fase ou fase-terra insuficiente, desvio de instalação, pára-raios envelhecido com corrente de fuga excessiva e parafusos soltos levando a mau contato do condutor e descarga da ponta.

Solução de problemas:

1. Interrompa imediatamente a operação do equipamento, faça um bom trabalho na proteção do aterramento e proíba a aproximação do gabinete.

2. Fortaleça a ventilação e a desumidificação, limpe a poeira e manchas nas peças de isolamento e substitua as peças de isolamento envelhecidas e rachadas.

3.  Corrija a posição de instalação do condutor para garantir que a distância fase-fase e fase-terra atenda aos padrões.

4. Detecte a corrente de fuga do pára-raios e substitua-o a tempo se estiver danificado.

5. Aperte os parafusos soltos para eliminar riscos de descarga do bico; retome a operação somente após teste de isolamento qualificado.

Além disso,condensação severa no gabinete também éuma causa importante defalhas de isolamento, principalmente devido à alta umidade ambiental, diferença óbvia de temperatura, ausência de aquecedor ou ventilação insuficiente no gabinete e umidade retornando da vala do cabo.

Solução de problemas:

Instale equipamento de desumidificação ou aquecedor, melhore a ventilação do gabinete, limpe a vala dos cabos regularmente para evitar o retorno de umidade e controle a umidade relativa no gabinete dentro de uma faixa razoável.

(4) Falhas de aquecimento e aumento de temperatura: superaquecimento de contatos e terminais

Aquecimento excessivo e aumento de temperatura são as falhas locais mais comuns em quadros de alta tensão, manifestadas como superaquecimento, vermelhidão e ablação de contatos, barramentos e terminais de fiação, que podem derreter peças e causar curto-circuito em casos graves.

Principais causasincluem pressão de contato insuficiente de contatos dinâmicos e estáticos, fadiga da mola, aumento da resistência de contato devido à oxidação do contato e desgaste do revestimento prateado, parafusos soltos e conexão virtual após expansão e contração térmica, manchas de óleo e poeira nas superfícies de contato, operação de sobrecarga de longo prazo e junta sobreposta irregular do barramento sem pasta condutora.

Solução de problemas:

1. Reduza a carga de operação imediatamente, aperte os parafusos soltos após o desligamento e resfriamento, faça o polimento da camada de oxidação de contato e aplique pasta condutora e substitua as molas de pressão fatigadas.

2. Limpe manchas de óleo e poeira nas superfícies de contato, corrija a junta sobreposta do barramento para garantir planicidade e aplique pasta condutora.

3. Controle rigorosamente a carga de operação para evitar sobrecarga de longo prazo e detectar aumento de temperatura regularmente.

(5) Falhas no Circuito Secundário e no Dispositivo de Proteção: Falso Alarme e Falha do Instrumento

O circuito secundário e o dispositivo de proteção são responsáveis ​​por monitorar, controlar e proteger o funcionamento do equipamento. Falhas levarão ao equipamento fora de controle e falha no monitoramento. Falhas comuns incluem alarme falso e disparo falso do dispositivo de proteção, ausência de tensão ou corrente nos instrumentos e luzes indicadoras sem iluminação.

—— Alarme falso e disparo falso do dispositivo de proteção:As principais causas incluem aterramento solto, virtual ou deficiente da fiação secundária, polaridade invertida, desconexão ou danos no isolamento do transformador de corrente (TC) e transformador de tensão (TP), interferência eletromagnética, fio blindado não aterrado, valor de configuração de proteção irracional ou incorreto e falha de componente interno causada por temperatura e umidade.

Solução de problemas:

1. Investigue a fiação secundária uma por uma, fixe os terminais soltos e repare as peças quebradas.

2. Calibre a polaridade do TC e do TP e substitua os transformadores com isolamento danificado.

3. Faça um bom trabalho de blindagem e aterramento para eliminar interferências eletromagnéticas.

4. Redefina o valor de configuração de proteção para atender aos requisitos de operação.

5. Detecte componentes internos do dispositivo de proteção, substitua peças danificadas e controle a temperatura e a umidade do gabinete.

——Sem exibição de instrumento e indicadores sem iluminação:Sem leitura de voltímetro e amperímetro, sem indicadores de iluminação, incapaz de avaliar o status de operação do equipamento. As principais causas incluem desconexão do TP, fusível queimado, mau contato do plugue secundário, terminais soltos e desconexão do circuito secundário.

Solução de problemas:

1. Verifique a fiação do PT e repare as peças quebradas.

2. Substitua o fusível queimado, aperte o plugue e os terminais secundários e investigue a desconexão do circuito secundário para garantir o bom funcionamento do circuito e a exibição normal dos instrumentos e indicadores.

(6) Outras Falhas Comuns: Anormalidades no Interruptor de Aterramento, Intertravamento e Armazenamento de Energia

—— Operação anormal da chave de aterramento:Não é possível fechar ou abrir o seccionador de aterramento, afetando a segurança da manutenção. As principais causas incluem disjuntor não aberto, intertravamento mecânico forçado para proibir a operação e mecanismo, biela e engrenagem enferrujados, presos, deformados ou desgastados.

Solução de problemas:

1. Confirme primeiro se o disjuntor está aberto para desbloquear o intertravamento mecânico.

2. Remova a ferrugem e lubrifique o mecanismo, corrija a biela e a engrenagem deformadas, substitua as peças muito desgastadas e teste o estado ligado-desligado da chave de aterramento após a operação para garantir um aterramento confiável.

——Falha de intertravamento de cinco prevenção:Um grande risco à segurança, manifestado como fechamento energizado da chave de aterramento, entrada acidental no intervalo energizado, etc., que é propenso a acidentes de segurança. As principais causas incluem pino e mecanismo de intertravamento quebrados, deformados, mal colocados ou desgastados.

Solução de problemas:

1. Pare a máquina imediatamente e proíba a operação.

2. Desmonte o mecanismo de intertravamento, substitua os pinos de intertravamento quebrados e deformados, ajuste a posição de instalação do mecanismo para garantir a função normal de intertravamento e retome a operação somente após passar no teste.

——Motor de armazenamento de energia anormal:O motor de armazenamento de energia continua funcionando ou não consegue armazenar energia, afetando o funcionamento do disjuntor. As principais causas incluem interruptor de limite de armazenamento de energia danificado ou preso, falha do motor de armazenamento de energia, fiação solta e fadiga ou quebra da mola.

Solução de problemas:

1. Desligue a energia imediatamente quando o motor de armazenamento de energia continuar funcionando, verifique o interruptor de limite, limpe os detritos presos e substitua-o se estiver danificado. 2.Quando o motor não consegue armazenar energia, verifique o motor e a fiação, substitua o motor defeituoso e corrija ou substitua a mola cansada ou quebrada para garantir o armazenamento normal de energia.

——Incapaz de abrir a porta do gabinete:Não é possível abrir a porta do gabinete normalmente, afetando os trabalhos de manutenção. As principais causas incluem disjuntor não aberto, chave de aterramento não aberta, intertravamento de cinco prevenção travado e travamento mecânico da porta do gabinete.

Solução de problemas:

1. Confirme se o disjuntor e a chave de aterramento estão abertos para desbloquear o intertravamento de cinco prevenção.

2. Caso haja travamento mecânico, aplique uma pequena quantidade de óleo lubrificante para auxiliar no destravamento; não force a porta violentamente para evitar danificar a porta do gabinete e o mecanismo de intertravamento.

II. Sugestões de operação e manutenção e dicas de segurança

Para evitar falhas na fonte e garantir a operação segura e estável do equipamento, os operadores devem seguir rigorosamente os seguintes requisitos:

① Controle ambiental: Mantenha o gabinete seco e ventilado, limpe a poeira regularmente, controle a temperatura e a umidade do ambiente e instale equipamentos de desumidificação e aquecimento para evitar condensação e danos ao isolamento.

② Operação padrão: Implementar estritamente a operação de intertravamento de cinco prevenção, proibir operações ilegais, como empurrar/puxar o carrinho de mão com carga, abrir a porta do gabinete sem aterramento e fechar/abrir ilegalmente. Use luvas e sapatos isolantes durante a operação para fazer um bom trabalho de proteção pessoal.

③ Manutenção regular: Realize inspeção de aparência, fixação de fiação, detecção de isolamento, lubrificação de mecanismo e calibração de componentes de acordo com ciclos diários, trimestrais e anuais, e substitua peças envelhecidas e danificadas a tempo.

④ Descarte de emergência: Dominar vários métodos de investigação e tratamento de falhas com proficiência; pare a máquina imediatamente para investigar e descartar rapidamente após receber o alarme de falha para evitar a expansão da falha; registro após descarte para posterior rastreabilidade.

⑤ Treinamento profissional: Fortalecer o treinamento de habilidades profissionais para operadores para melhorar sua capacidade de identificação de falhas, investigação e eliminação de emergência.

A operação segura e estável do painel de distribuição de alta tensão é a base de um fornecimento de energia confiável no sistema de energia. Somente através da operação padronizada, manutenção regular e investigação científica e descarte é que vários riscos de segurança podem ser eliminados a tempo, garantindo um fornecimento de energia seguro, ordenado e eficiente e fornecendo garantia sólida para a produção industrial e o uso de eletricidade para a subsistência das pessoas.

III. Resumo do texto completo

Concentrando-se no núcleo da operação e manutenção seguras de painéis de alta tensão, este artigo classifica sistematicamente seis categorias de falhas comuns, abrangendo componentes principais como disjuntores, mecanismos de carrinho de mão, sistemas de isolamento, circuitos secundários, chaves de aterramento e mecanismos de armazenamento de energia. Ele detalha as manifestações e as causas raízes de diversas falhas e fornece métodos científicos e operáveis ​​correspondentes de investigação e tratamento, esclarecendo a prioridade e o processo padrão de eliminação de falhas. Ao mesmo tempo, apresenta cinco sugestões de operação e manutenção combinadas com a prática no local, fornecendo referência abrangente e prática para os operadores.

Em geral, a maioria das falhas em comutadores de alta tensão são causadas por três fatores: operação irregular, manutenção intempestiva e más condições ambientais, e várias falhas têm correlação óbvia (por exemplo, alta umidade ambiental é propensa à descarga de isolamento e parafusos soltos são propensos a falhas de aquecimento e descarga). Portanto, padronizar os procedimentos de operação, fortalecer a manutenção regular e controlar rigorosamente o ambiente de operação são as chaves para prevenir falhas e garantir a operação segura e estável dos equipamentos, bem como um importante suporte para garantir o fornecimento confiável de energia do sistema de energia.

4. Perguntas frequentes (FAQ)

1. Que medidas imediatas devem ser tomadas quando um som de descarga "crepitante" for ouvido no quadro de distribuição de alta tensão?

Resposta: Interrompa imediatamente a operação, aterre o equipamento e evite aproximação. Verifique primeiro a umidade, a sujeira do isolamento e o aperto dos parafusos; ligue a desumidificação se ocorrer condensação ou substitua as peças de isolamento envelhecidas/danificadas e retome a operação após um teste de isolamento qualificado.

2. Por que o armazenamento de energia e o intertravamento de prevenção cinco devem ser verificados primeiro quando o disjuntor se recusa a fechar?

Resposta: São dois pré-requisitos básicos para o fechamento. Armazenamento de energia insuficiente significa falta de energia para fechamento; o intertravamento desbloqueado bloqueia o circuito de fechamento. Verificá-los primeiro elimina rapidamente falhas comuns e melhora a eficiência.

3. O carrinho de mão pode ser empurrado com força quando for difícil empurrar/puxar?

Resposta: Não. O empurrão forçado danifica os componentes e causa perigos. Primeiro destrave o intertravamento, limpe a esteira, verifique as peças e lubrifique, se necessário, antes de operar suavemente.

4. Como evitar falhas de superaquecimento de contatos e terminais em quadros de alta tensão?

Resposta: Aperte os parafusos regularmente, faça o polimento dos contatos e aplique pasta condutora, controle a carga para evitar sobrecarga e mantenha as superfícies de contato limpas.

5. Por que a máquina deve ser parada imediatamente para manutenção quando o intertravamento de cinco prevenção falha?

Resposta: É um dispositivo de segurança essencial para evitar acidentes de operação incorreta. A falha pode causar choque elétrico ou curto-circuito, portanto interrompa a operação imediatamente para reparar e restaurar a função de intertravamento antes de reutilizá-lo.

6. Que medidas auxiliares existem além da instalação de equipamentos de desumidificação para condensações severas no gabinete?

Resposta: Limpe a vala dos cabos e sele as lacunas, coloque dessecantes, melhore a ventilação e verifique regularmente o aquecedor do gabinete para controlar a umidade entre 50% -70%.

7. Como investigar rapidamente a causa do falso disparo do dispositivo de proteção?

Resposta: Verifique o aperto da fiação secundária, a polaridade e o isolamento do CT/PT, ajuste as configurações de proteção, elimine a interferência eletromagnética e detecte os componentes internos do dispositivo de proteção.
