Transformador de tensão fundido em resina epóxi monofásica JDZ

A tecnologia de fundição de resina epóxi revolucionou o design dos transformadores de tensão monofásicos fundidos em resina epóxi JDZ, proporcionando-lhes isolamento superior, resistência mecânica e resistência ambiental. É particularmente reconhecido pela sua confiabilidade e precisão em aplicações monofásicas. Seu design compacto e livre de manutenção o torna adequado para instalações internas e externas em vários setores.

De usinas de energia a instalações industriais e edifícios comerciais, nossos transformadores de tensão são ferramentas indispensáveis ​​para gerenciamento de energia e proteção de sistemas. Sua capacidade de manter a precisão sob diversas condições operacionais os torna a escolha preferida para engenheiros e técnicos de sistemas de média tensão.

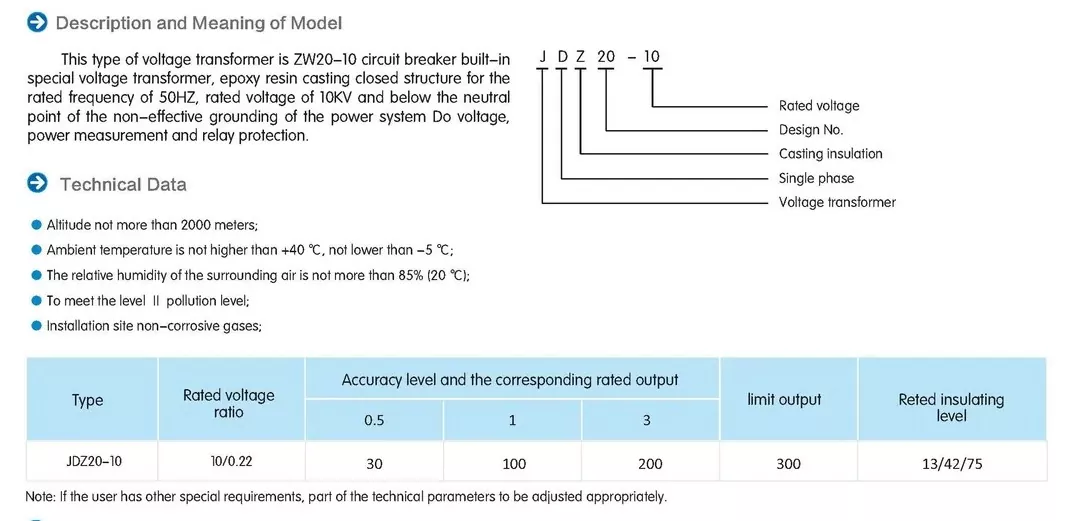

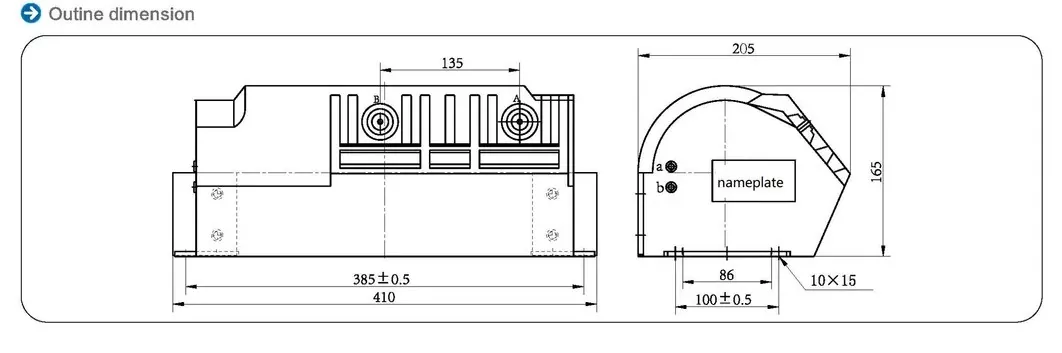

Especificação

O que é um transformador de tensão fundido em resina epóxi monofásica JDZ?

Um transformador de tensão fundido em resina epóxi monofásica JDZ é um transformador de instrumento de precisão projetado especificamente para medição de tensão e proteção em sistemas de energia elétrica. Este dispositivo opera com base no princípio da indução eletromagnética para transformar altas tensões primárias em baixas tensões secundárias padronizadas, normalmente 110V ou 100/√3V, adequadas para conexão a instrumentos de medição, relés de proteção e equipamentos de controle.

A construção do núcleo do transformador apresenta laminações de aço silício de alta qualidade enroladas com enrolamentos de cobre de precisão, todos encapsulados em resina epóxi especialmente formulada. Este processo de fundição cria uma estrutura monolítica que proporciona excepcional resistência dielétrica, ao mesmo tempo que elimina bolsas de ar que poderiam levar a descargas parciais. A designação JDZ refere-se à sua configuração monofásica, com "J" indicando transformador de tensão, "D" representando monofásico e "Z" significando tecnologia de fundição de resina epóxi.

As principais características operacionais incluem uma classe de precisão definida (normalmente 0,2, 0,5 ou 1,0), classificações de desempenho térmico especificadas e conformidade com padrões internacionais, como IEC 60044-2. O dispositivo mantém taxas de transformação lineares em toda a faixa de tensão projetada, garantindo precisão de medição mesmo durante flutuações do sistema. Seu design incorpora barreiras e otimização da distância de fuga para evitar rastreamento na superfície, particularmente importante em ambientes úmidos ou poluídos.

O encapsulamento do transformador de tensão fundido em resina epóxi monofásica JDZ atende a múltiplas funções críticas: fornece proteção mecânica aos enrolamentos, cria uma barreira à prova de umidade e distribui tensões elétricas uniformemente por toda a estrutura. Isso resulta em um transformador com capacidade superior de resistência a curto-circuitos e resistência a fatores ambientais em comparação com projetos convencionais preenchidos com óleo ou do tipo seco.

Principais recursos

O transformador de tensão fundido em resina epóxi monofásica JDZ incorpora vários recursos distintivos que o diferenciam dos transformadores de tensão convencionais. Seu design se concentra na confiabilidade, precisão e desempenho de longo prazo em ambientes elétricos exigentes.

O sistema de encapsulamento em resina epóxi representa o avanço tecnológico mais significativo do transformador. Este composto especialmente formulado fornece propriedades dielétricas excepcionais com uma rigidez dielétrica típica superior a 20kV/mm. O processo de fundição garante a imersão completa de todos os componentes ativos, criando um sistema de isolamento sem vazios que evita atividade de descarga parcial mesmo sob operação contínua na tensão nominal. A formulação da resina inclui estabilizadores UV para aplicações externas, mantendo a integridade do isolamento apesar da exposição prolongada à luz solar.

A robustez mecânica é outra marca registrada do design JDZ. A resina epóxi forma um invólucro rígido e resistente a choques que protege os componentes internos contra vibrações, tensões mecânicas e impactos acidentais. Esta construção elimina a necessidade de invólucros de proteção externos em muitas aplicações, reduzindo o espaço total da instalação. As propriedades inerentes de retardamento de chama do material atendem aos rigorosos requisitos de segurança contra incêndio sem a necessidade de revestimentos à prova de fogo adicionais.

Os recursos de desempenho elétrico incluem baixas perdas magnéticas devido aos núcleos de aço silício de grão orientado de alta qualidade e enrolamentos de cobre enrolados com precisão. O transformador demonstra excelentes características de resposta de frequência, mantendo a precisão em uma ampla faixa de frequência de 15 Hz a 100 Hz. Seu desempenho térmico garante operação estável em faixas de temperatura de -40°C a +70°C, com coeficientes de temperatura cuidadosamente compensados ​​no projeto para manter a precisão da medição.

O transformador incorpora técnicas avançadas de classificação de campo em seu projeto de terminal, usando eletrodos incorporados e contornos de alívio de tensão para gerenciar a distribuição do campo elétrico. Isto evita descargas corona em pontos de alta tensão e aumenta a confiabilidade a longo prazo. Todas as partes energizadas permanecem completamente encapsuladas, eliminando conexões expostas de alta tensão e melhorando significativamente a segurança operacional.

Aplicativos

O transformador de tensão fundido em resina epóxi monofásica JDZ encontra ampla aplicação em vários setores da indústria de energia elétrica devido às suas características versáteis de desempenho e construção robusta.

Em instalações de geração de energia, esses transformadores desempenham funções críticas na medição da saída do gerador, na sincronização da rede e nos sistemas de proteção. Eles fornecem sinais de tensão precisos para sistemas de controle de turbinas, equipamentos de excitação e dispositivos de correção de fator de potência. Seu design compacto permite a instalação em compartimentos de manobra com espaço limitado, próximos a geradores ou transformadores elevadores.

As redes de transmissão e distribuição utilizam transformadores JDZ para medição de receitas em subestações, pontos de monitoramento de alimentadores e locais de interconexão de geração distribuída. Eles permitem medição precisa de tensão para sistemas SCADA, algoritmos de detecção de falhas e equipamentos de regulação automática de tensão. A construção em resina epóxi mostra-se particularmente valiosa em sistemas de distribuição subterrânea onde a resistência à umidade é fundamental.

As plantas industriais empregam esses transformadores para sistemas de controle de processos, monitoramento da qualidade de energia e proteção de equipamentos. Indústrias pesadas, como siderúrgicas, fundições de alumínio e fábricas de produtos químicos, beneficiam-se da resistência à vibração e da imunidade da ZDC a ambientes de poeira condutiva. Os transformadores integram-se perfeitamente com bancos de capacitores para correção do fator de potência e bancos de filtros harmônicos para melhoria da qualidade da energia.

Os sistemas elétricos de edifícios comerciais incorporam transformadores JDZ para medição do serviço principal, medição de inquilinos e monitoramento do sistema de energia de emergência. Suas propriedades retardadoras de chama os tornam adequados para instalação em salas elétricas sem medidas adicionais de proteção contra incêndio. Os data centers valorizam particularmente sua precisão e confiabilidade para monitoramento do uso de energia e controle do sistema UPS.

Instalações de energia renovável, incluindo parques solares e usinas eólicas, utilizam esses transformadores para medição e proteção de interconexão à rede. Sua ampla tolerância à temperatura acomoda instalações externas em diversas condições climáticas, enquanto sua resistência à névoa salina os torna adequados para aplicações em parques eólicos costeiros.

Vantagens do uso de resina epóxi em transformadores de tensão

A utilização de resina epóxi nos transformadores de tensão monofásicos JDZ oferece inúmeras vantagens técnicas e operacionais em relação aos métodos tradicionais de isolamento, estabelecendo-a como a escolha preferida para aplicações elétricas modernas.

As propriedades dielétricas superiores da resina epóxi proporcionam desempenho de isolamento excepcional, com rigidez dielétrica normalmente 5 a 10 vezes maior do que os materiais isolantes convencionais. Isso permite projetos de transformadores mais compactos sem comprometer os requisitos de folga elétrica. A natureza homogênea da resina fundida elimina interfaces entre diferentes materiais de isolamento, evitando pontos de fraqueza dielétrica que poderiam levar a falhas prematuras.

A resistência à umidade da resina epóxi representa uma melhoria significativa em relação aos sistemas de isolamento de papel-óleo ou envernizados. Ao contrário dos materiais à base de celulose que absorvem a umidade ao longo do tempo, o epóxi forma uma barreira impermeável que mantém uma resistência de isolamento consistente durante toda a vida útil do transformador. Esta característica é inestimável em ambientes úmidos ou aplicações sujeitas a condensação periódica.

A estabilidade mecânica é outro benefício importante, com a resina curada formando uma matriz rígida que imobiliza todos os componentes internos. Isto evita o movimento do enrolamento durante eventos de curto-circuito, um modo de falha comum em projetos convencionais. O encapsulamento também protege contra poeira, produtos químicos e atmosferas corrosivas que poderiam degradar outros sistemas de isolamento.

As vantagens de desempenho térmico incluem melhor dissipação de calor em comparação com unidades cheias de óleo e tolerância superior ao ciclo térmico em comparação com projetos do tipo seco. O coeficiente de expansão térmica da resina epóxi pode ser projetado para corresponder ao dos condutores incorporados, minimizando o estresse térmico durante variações de carga. Isso resulta em melhor estabilidade a longo prazo dos parâmetros elétricos.

Do ponto de vista da manutenção, o transformador de tensão fundido em resina epóxi monofásica JDZ praticamente não requer manutenção de rotina, eliminando a necessidade de testes periódicos de óleo, procedimentos de secagem ou medições de resistência de isolamento. A construção selada evita a entrada de contaminação e mantém características de desempenho consistentes ao longo de décadas de serviço.

Os benefícios ambientais incluem a ausência de óleo isolante inflamável, reduzindo os riscos de incêndio e eliminando potenciais riscos de contaminação do solo. As formulações modernas de epóxi atendem a regulamentações ambientais rigorosas em relação a compostos orgânicos voláteis e conteúdo de substâncias perigosas.
