Transformador de tensão fundido em resina epóxi monofásica externa JDZW

O transformador de tensão fundido em resina epóxi monofásica externa JDZW da Ceho tem os seguintes recursos: A resina epóxi é totalmente fundida a vácuo: sem bolhas, resistente a UV, antienvelhecimento e com baixa descarga local. É adequado para ambientes agressivos, como alta altitude, alta umidade e forte poluição. A estrutura monofásica suporta métodos de fiação fase-terra (Un/√3) ou fase-fase (Un) e é adequada para linhas aéreas, interruptores montados em poste, unidades principais em anel e outros cenários.

Medição de alta precisão: A precisão do grau metrológico pode atingir o grau 0,2 e o grau de proteção é 3P ou 6P, atendendo aos requisitos duplos de medição de energia elétrica e proteção de relé.

Fusíveis de alta tensão integrados (para alguns modelos): como o JDZW-10R, é equipado com fusíveis dual-end A e B, evitando efetivamente a expansão de falhas internas.

Compatibilidade padrão: O transformador de tensão fundido em resina epóxi monofásica externa JDZW está em conformidade com padrões internacionais, como IEC 61869-3, IEEE C57.13 e GB20840, e oferece suporte a aplicações de projetos globais

DADOS TÉCNICOS

● O transformador está de acordo com os padrões GB1207-2006,IEC60044-2:2003

● Trifásico

● Corrente secundária nominal 5A ou 1A

● Temperatura ambiente  -5°C ~ +50°C

11. A saída nominal e sua classe de precisão relativa são apenas uma opção.

2. Se os dados do usuário excederem o intervalo acima, poderemos precisar conduzir negociações específicas.

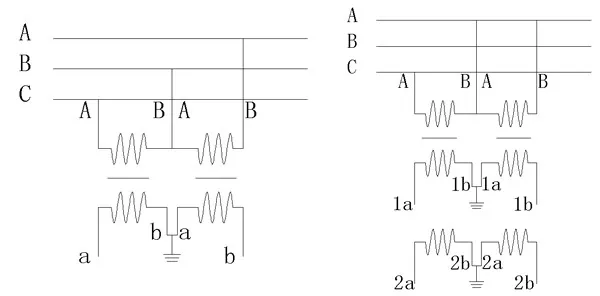

Diagrama de fiação

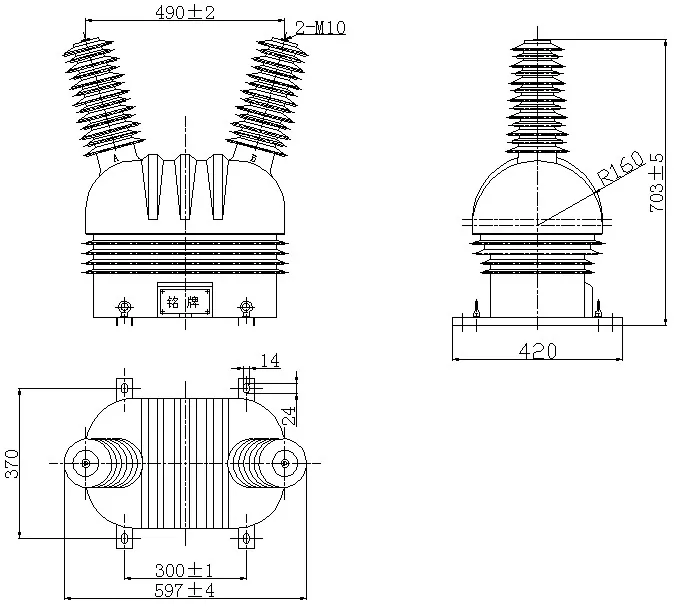

Dimensões gerais
