Unidade principal de anel isolado a gás ecológico HB-12

Ceho é um fabricante na China, e você pode comprar nossa unidade principal de anel isolado a gás ecológico HB-12 com confiança. E ofereceremos o melhor serviço pós-venda e entrega pontual. Esta unidade principal de anel é um conjunto completo de dispositivo de distribuição de energia de 12KV, CA trifásico 50Hz, barramento único e sistema de segmento de barramento único.

Enviar consulta

Descrição do produto

A Unidade Principal de Anel Isolado a Gás Ecológico HB-12 é um conjunto completo de equipamentos de distribuição com tensão de 12KV, CA trifásico 50Hz, barramento único e sistema de seção de barramento único. Possui uma estrutura simples, operação flexível, intertravamento confiável e instalação conveniente. Diferentes usuários podem receber soluções técnicas satisfatórias para diferentes aplicações. Ao adotar tecnologia de sensores, tecnologia de controle automático e tecnologia da informação, juntamente com desempenho técnico avançado e soluções de montagem simples e flexíveis, pode atender às demandas do mercado em constante mudança e é adequado para os requisitos inteligentes das redes elétricas.

A unidade principal de anel isolado a gás ecológico HB-12 é aplicável a redes de anéis de cabos industriais e civis e projetos de terminais de redes de distribuição. Quanto à recepção e distribuição de energia elétrica, é particularmente adequado para distribuição de energia em áreas residenciais urbanas, pequenas subestações secundárias, centrais de distribuição, caixas de derivação de cabos, subestações tipo caixa, empresas industriais e de mineração, shopping centers, aeroportos, metrôs, geração de energia eólica, hospitais, instalações esportivas, ferrovias, túneis e outros locais.

Condições de Serviço

Temperatura do ar ambiente: -40°C-+50°C

Umidade: Valor relativo médio máximo, diário<95%, mensal<90%

Altitude: ≤4000 M

Resistência sísmica: 8 graus

Utilização em condições especiais pode ser negociada

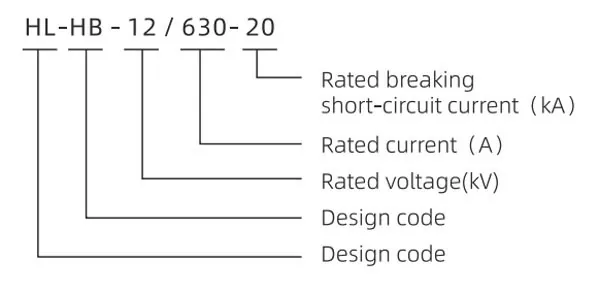

Modelo

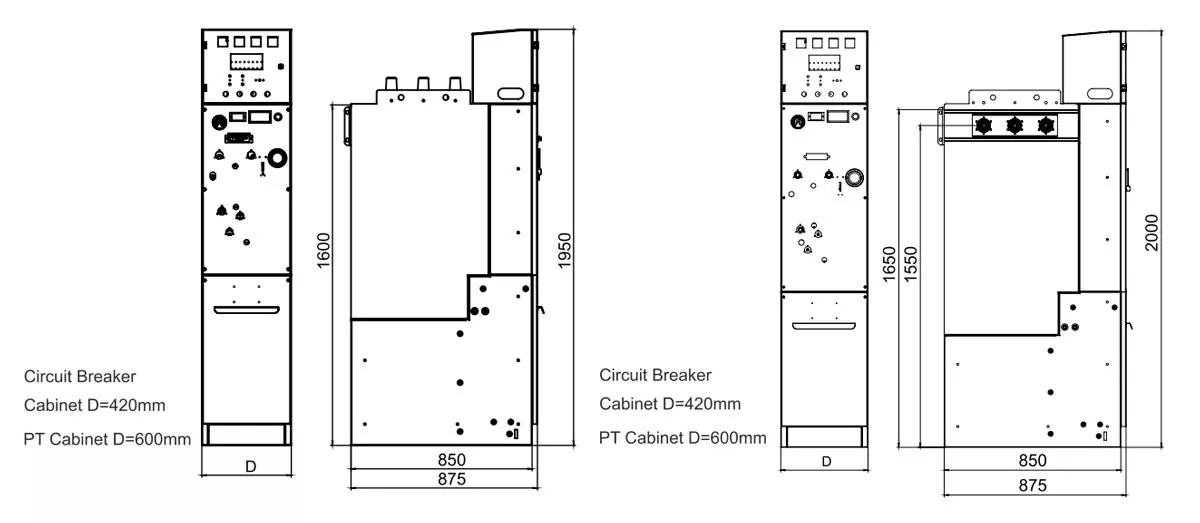

Dimensões do quadro

Tamanho do gabinete (L×P×A)	Gabinete de disjuntor	Gabinete de conexão de cabos	Gabinete PT

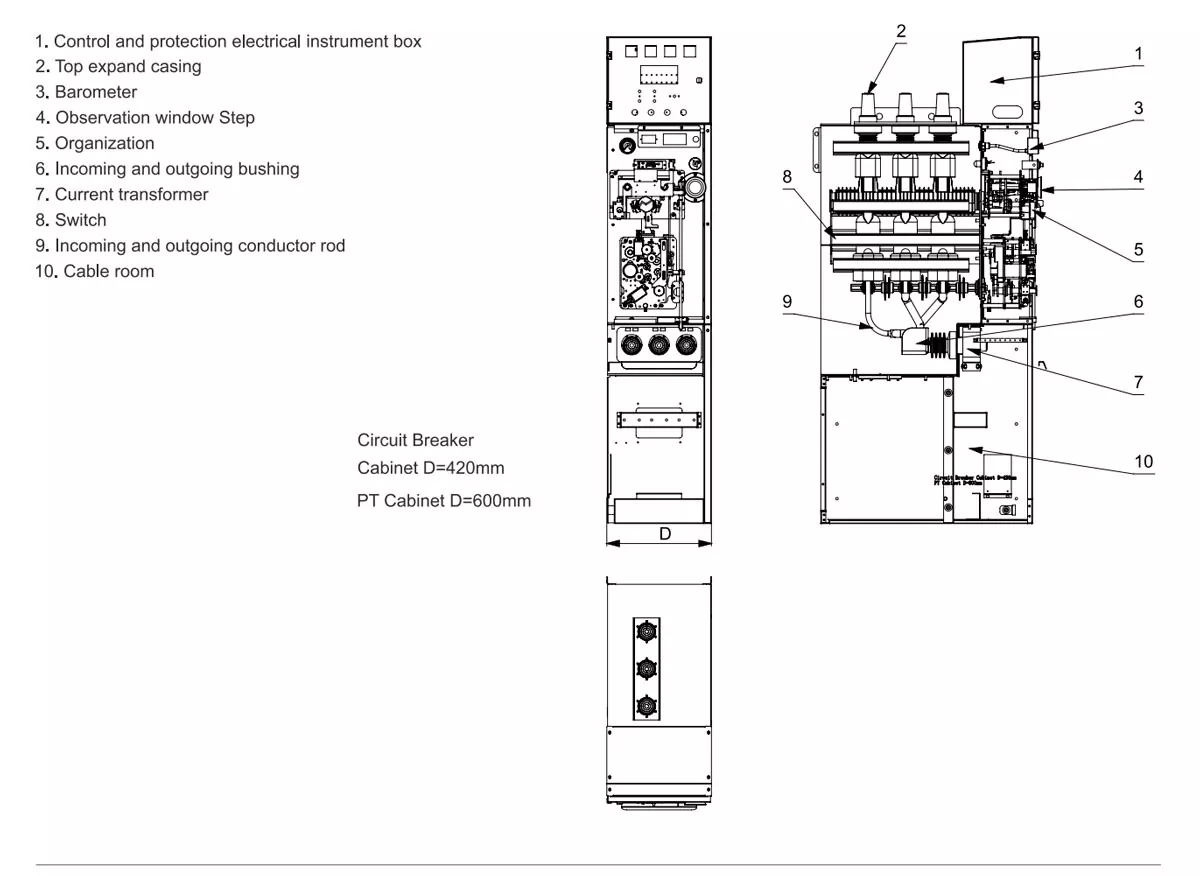

Expansão superior	420×850×1950	420×850×1950	600×850×1950

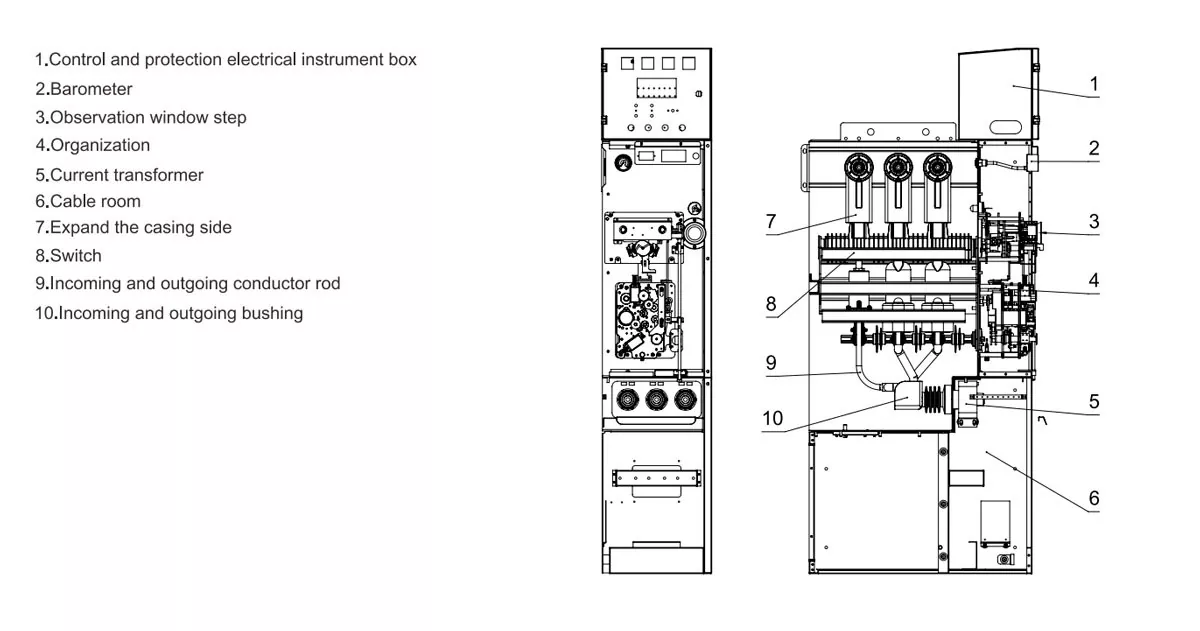

Expansão lateral	420×850×2000	420×850×2000	600×850×1950

Parâmetro Técnico

Os principais parâmetros técnicos da RMU com isolamento a gás ambiental

Tensão nominal	kV	12
Corrente nominal	A	630
Método de extinção de arco		Tubo interruptor de vácuo
Método de isolamento		Ar puro ou nitrogênio
Corrente nominal de interrupção de curto-circuito	kV	20
Tempos nominais de interrupção de curto-circuito	Tempos	30
Corrente nominal de fechamento de curto-circuito (pico)	kV	50
Corrente suportável nominal de curta duração 3s (rms)	o	20 (Circuito principal), 17, 4 (Circuito de aterramento)
Corrente suportável de pico nominal	o	50 (Circuito principal), 43, 5 (Circuito de aterramento)
Tensão suportável de frequência de energia (1min)	kV	42 (fase para terra, fase para fase), 48 (interrupção)
Tensão suportável de impulso relâmpago	kV	75(Fase para terra, fase para fase), 85(quebra)
Descarga parcial	PC	≤20
Sequência nominal de operações de vcbs		O-0.3s-co-180s-co
Suporta falhas de arco interno	KA\S	20/0,5
Vida mecânica	Tempos	10000 (VCB) 3000 (chave de isolamento, chave de aterramento)
Resistência do circuito principal de cada fase	mΩ	120
Corrente nominal de curto-circuito do seccionador de aterramento (valor de pico)	O	43, 5
Tempos de fechamento da chave de aterramento	Tempos	2
Grau de proteção	MPa	IP67 (caixa de gás), IP4X (caixa do corpo)
Pressão nominal do gás (pressão manométrica)	MPa	0.02
Pressão mínima de gás operacional	0/0	0
Taxa anual nominal de vazamento	ppm	0.01
Teor de umidade na caixa de ar	kV	≤150
Tensão suportável de frequência de alimentação do circuito auxiliar (1min)		2

Parâmetro técnico principal do disjuntor

Tensão nominal	12
Corrente nominal	630
Corrente nominal de interrupção de curto-circuito	20
Corrente nominal de fechamento de curto-circuito (pico)	50
Corrente suportável nominal de curta duração 3s (rms)	20
Corrente suportável de pico nominal	50
Sequência nominal de operações	O.-0,3s-C.O.-180s-C.O.
Tensão suportável de frequência de energia (1min)	42 (fase-terra, fase-fase), 48 (interrupção)
Tensão suportável de impulso de raio (pico)	75 (fase-terra, fase-fase), 85 (interrupção)
Descarga parcial	≤5
Vida mecânica	10000
Resistência do circuito principal por fase	≤110
Espaçamento de contato	9±1
Sobrecurso de pressão de contato	3±0, 5
Pressão final de contato	1800±100N
Abertura trifásica (diferentes fases)	≤1
Tempo de retorno do fechamento do contato	≤2
Hora de fechamento	≤70
Horário de abertura	≤60
Velocidade média de abertura	1,1+0,2
Velocidade média de fechamento	0,8+0,2
Número nominal de interrupções de corrente de curto-circuito	30
