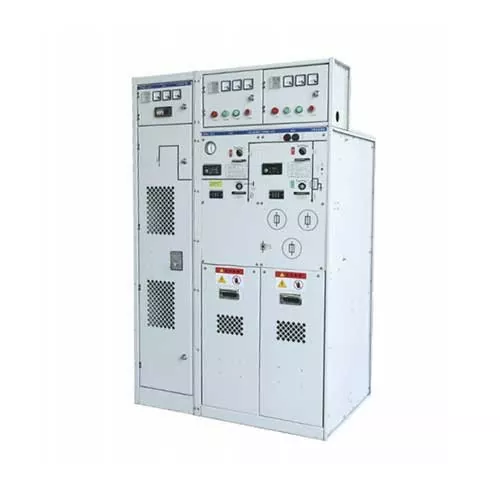

Unidade principal de anel cheio de gás totalmente isolado SRM-12

A unidade principal de anel preenchido com gás totalmente isolado SRM-12 é um painel de distribuição de média tensão de última geração projetado para uso em sistemas de distribuição elétrica de 12kV. Este produto fornece proteção, controle e distribuição confiável e eficiente de energia elétrica. É ideal para aplicações em redes elétricas urbanas e industriais, garantindo a segurança e estabilidade da rede elétrica.

Características estruturais

A unidade principal de anel cheio de gás totalmente isolado SRM-12 apresenta um design totalmente isolado, aumentando a segurança e a confiabilidade e evitando o contato acidental com peças energizadas. A estrutura fechada oferece proteção contra poeira, umidade e outros poluentes ambientais, garantindo durabilidade e desempenho a longo prazo. O design modular compacto facilita a instalação e integração em diversas configurações de painéis de distribuição. Ele utiliza gás SF6, que apresenta excelente desempenho de isolamento e desempenho confiável de extinção de arco. Construído com materiais resistentes, pode suportar condições ambientais adversas e estresse mecânico.

Método de instalação

1. Preparação do local: O local a ser instalado precisa ser mantido limpo, seco e livre de poeira e outros contaminantes.

2. Instalação: Fornecemos suportes de montagem e acessórios para montar a RMU com segurança em uma superfície estável e resistente.

3. Conexão elétrica: Conecte os cabos de entrada e saída aos terminais especificados, que precisam estar firmemente conectados, e este processo precisa fazer as conexões elétricas corretas de acordo com o diagrama de fiação anexo.

4. Aterramento: Certifique-se de que a RMU esteja devidamente aterrada, caso contrário pode haver risco de choque elétrico. Conecte o terminal de aterramento ao barramento de aterramento do quadro ou conjunto de manobra.

5. Teste: Após a instalação, a resistência de isolamento e o teste de continuidade devem ser realizados para testar se a instalação está correta e se o funcionamento está normal. Recomendamos que você execute operações de abertura e fechamento várias vezes para verificar a operação.

Especificações Técnicas

Condições Ambientais

1. Temperatura ambiente: não superior a +40 ºC, não inferior a -15 ºC (a -30 ºC para permitir armazenamento e transporte).

2. Altitude: não exceda 1000m.

3. Intensidade do terremoto: não mais que 8 graus.

4. Pressão do vento:≤700pa

5. Sem incêndio, risco de explosão, sujeira grave, corrosão química, bem como locais de vibração intensa
