O que é painel de distribuição extraível de baixa tensão MNS

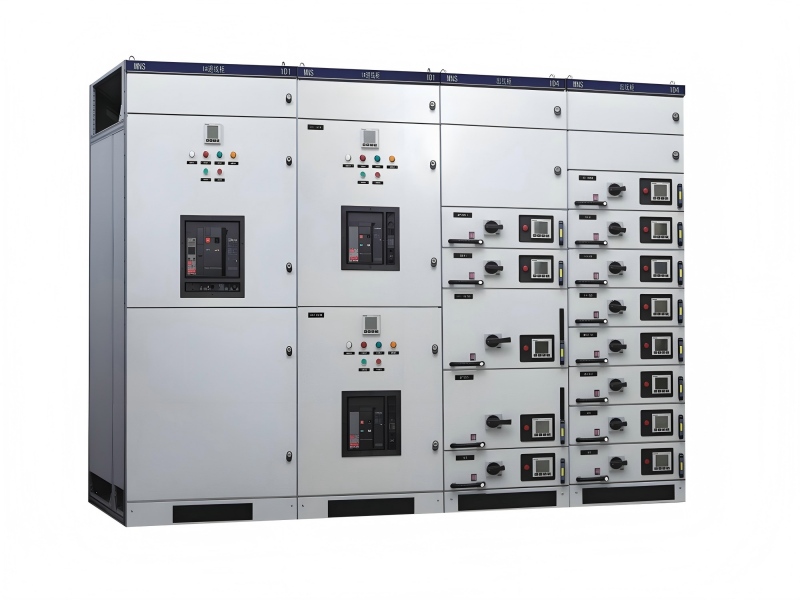

Painel de distribuição extraível de baixa tensão MNS

O quadro extraível de baixa tensão MNS é um dispositivo combinado de módulo especialmente projetado para sistemas de distribuição de energia de baixa tensão, aplicável a redes de energia com frequência CA de 50-60 Hz e tensão operacional nominal de 660 V e inferior.

Sua estrutura central é montada com estruturas de aço de seção C de módulo de 25 mm, apresentando um design de três posições (conectado/teste/separado) para unidades de gaveta e suportando a configuração mista de 1-3 unidades principais, bem como 1/4 e 1/2 subunidades. A altura total efetiva de instalação do gabinete chega a 1800 mm. A corrente nominal máxima do barramento horizontal deste equipamento pode chegar a 5000A, e a corrente suportável do barramento vertical varia de 900A a 1600A, com grau de proteção que abrange os padrões IP30 a IP54.

Seus cenários de aplicação incluem ambientes convencionais, como usinas de energia, empreendimentos industriais e de mineração e construção municipal. Após tratamento especial, também pode ser utilizado em ambientes extremos, como plataformas de petróleo offshore e usinas nucleares.

Índice

1. Estrutura Central

2. Características Técnicas

3. Adaptabilidade Ambiental

4. Aplicações Típicas

5. Design Inovador

6. Controle de qualidade

1. Estrutura central (modular, módulo E = 25 mm)

1.1 Estrutura do Gabinete

- Material: Perfis de aço laminado a frio em forma de C com furos de módulo de 25 mm, galvanizados e pulverizados com pó para excelente desempenho anticorrosivo e aterramento confiável.

- Dimensões comuns: Altura 2200mm, largura 400/600/800mm, profundidade 800/1000mm.

- Design da Partição: Compartimento funcional independente, compartimento de barramentos e compartimento de cabos com isolamento seguro entre cada área.

1.2 Unidades Funcionais (Tipo Core Draw-out)

(1) Unidade PC (célula de energia, entrada / acoplador de barramento / alimentador de alta corrente)

- Adota configuração do tipo fixa ou extraível, equipada com disjuntores do tipo Emax para aplicações de grandes correntes.

- Posição de instalação: Parte superior ou traseira do gabinete, conectada ao barramento principal com alta capacidade de interrupção.

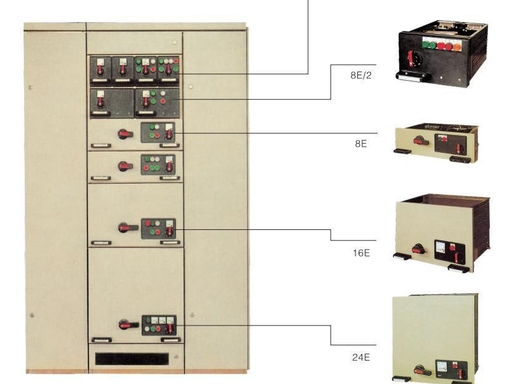

(2) Unidade CCM (Centro de Controle de Motor, Saída Tipo Gaveta)

- Tamanhos de gaveta padrão: Altura 100/150/200mm (4E/6E/8E).

- Funções: Controle do motor (partida direta / partida estrela-triângulo / partida suave), alimentação de energia, iluminação e circuitos de controle.

- Três posições de trabalho: Trabalho (conectado), Teste (isolado), Extração (desligado), equipadas com intertravamentos mecânicos para evitar mau funcionamento.

(3) Unidade de Compensação

- Instalado com conjuntos de capacitores e reatores para compensação de potência reativa e supressão de harmônicas.

(4) Unidade de Medição

- Equipado com medidores PT, CT e elétricos para realizar medição de energia elétrica e monitoramento operacional.

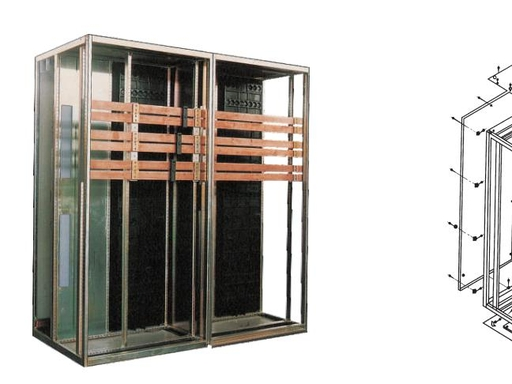

1.3 Sistema de Barramentos

- Barramento Principal: Barras de cobre TMY, dispostas horizontalmente com suportes isolantes para distribuição de energia.

- Barramento de distribuição: disposto verticalmente e conectado às gavetas por meio de conexões plug-in para desempenho confiável de contato.

- Sistema de Aterramento: Aterramento completo do corpo do gabinete, moldura e gavetas para garantir desempenho contínuo de proteção.

1.4 Proteção e Segurança

Grau de proteção: Padrão IP30, IP40 / IP54 personalizável para choque antielétrico e prevenção de objetos estranhos.

- Dispositivos de Intertravamento: Intertravamentos mecânicos para gavetas de três posições, intertravamentos entre disjuntores e seccionadores, bem como intertravamentos de portas e disjuntores.

- Estrutura de isolamento: Divisórias plásticas de engenharia retardadoras de chamas de alta resistência para prevenção de arco e proteção contra toque acidental.

2. Características Técnicas

O design otimizado baseado na tecnologia ABB realiza a montagem de vários componentes através da modularização. A unidade de gavetas está equipada com um dispositivo de intertravamento mecânico para suportar operações rápidas de conexão e desconexão. O plug-in do circuito principal apresenta excelente capacidade de resistência a curto prazo e alta capacidade de interrupção, com estabilidade dinâmica e térmica superior. O esquema elétrico flexível pode atender à maioria dos cenários de distribuição de energia.

O gabinete adota uma estrutura de esqueleto de perfil C espesso com tratamento anticorrosivo duplo de placa de aço laminada a frio e placa de zinco aluminizada. As áreas funcionais internas incluem compartimento de barramento horizontal, compartimento de componentes elétricos e compartimento de cabos, que são fisicamente isolados por placas plásticas de engenharia retardantes de chama. O gabinete padrão apresenta configuração modular mista completa e forte adaptabilidade de cena.

3. Adaptabilidade Ambiental

A faixa de temperatura operacional convencional não é superior a +40°C e não inferior a -5°C para a temperatura do ar ambiente, com a temperatura média dentro de 24 horas não excedendo +35°C. Em termos de condições de umidade, a umidade relativa não deve exceder 50% na temperatura máxima de +40°C, podendo atingir até 90% a +20°C.

Os sistemas de dissipação de calor de modo duplo são configurados para ambientes especiais. O modo de resfriamento a ar adota placas móveis de dissipação de calor e redes de adsorção de carvão ativado, enquanto o modo de resfriamento a água adota tubos de água em espiral para dissipação de calor circulante. O modo de operação pode ser alterado automaticamente de acordo com os sensores de umidade.

4. Aplicações Típicas

Na área de geração de energia, este equipamento serve como gabinete central de potência para controle de motores de grande potência e é equipado com disjuntores convencionais em série. Em aplicações de subestação, o barramento vertical adota um projeto de estrutura de camada dupla com desempenho estável de transporte de corrente contínua. Para cenários da indústria petroquímica, são selecionados gabinetes com grau de proteção IP54 e o compartimento do barramento é revestido com tinta resistente a ácidos e álcalis.

O modelo patenteado aprimorado lançado em 2024 adiciona gavetas de controle síncrono de haste telescópica elétrica e estruturas de tela de filtro rotativa, o que melhora a eficiência operacional e confiabilidade em cenários de geração, transmissão e distribuição de energia.

5. Design Inovador

A patente de modelo de utilidade (CN215221413U) da Jiangsu Linmai Electric em 2024 realiza a operação de articulação multi-gaveta, com hastes telescópicas elétricas controlando o movimento síncrono de três grupos de placas fixas.

A patente de invenção (CN114665407A) de Shandong Dingsheng em 2024 inclui um design de desempenho à prova de umidade. A estrutura modular da gaveta, o sistema de dissipação de calor de modo duplo e o mecanismo de disparo por indução de umidade melhoram a adaptabilidade em ambientes úmidos. O dispositivo de ligação do defletor superior do gabinete e do tanque de armazenamento de água evita efetivamente o refluxo da água da chuva, e a estrutura guia de fluxo inferior melhora a eficiência da drenagem.

6. Controle de qualidade

O produto obteve a certificação CCC e implementa o padrão GB7251.1-2005 no processo de produção. O teste de fábrica inclui teste de rigidez dielétrica de 2500V/1min.

A especificação de transporte limita a quantidade de remessa única a não mais que 4 unidades, e o desvio vertical de elevação deve ser inferior a 15 graus. Durante o comissionamento, são necessários mais de três testes de entupimento da gaveta para garantir uma resistência de contato qualificada dos contatos.

Resumo

O quadro MNS é um equipamento completo de baixa tensão de alta qualidade com design modular, estrutura extraível, alta segurança, manutenção conveniente e capacidade de expansão inteligente. Apresentando estrutura confiável, fonte de alimentação estável e manutenção flexível, tornou-se o equipamento principal preferido para sistemas de distribuição de energia de baixa tensão em projetos industriais e de construção chave.
