Como os painéis de alta tensão garantem a operação segura e estável dos sistemas de energia?

Como os painéis de alta tensão garantem a operação segura e estável dos sistemas de energia?

I. Definição central e posicionamento da indústria de equipamentos de manobra de alta tensão

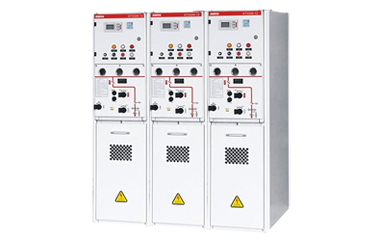

O painel de distribuição de alta tensão é um conjunto completo de equipamentos de distribuição de energia no sistema de transmissão e distribuição de energia. De acordo com os padrões gerais da indústria de energia, refere-se especificamente a painéis fechados com tensão operacional nominal superior a 36kV, que podem realizar a conexão, desconexão, monitoramento, proteção e controle de circuitos de energia de alta tensão. Diferente dos equipamentos comuns de distribuição de energia de baixa tensão, o comutador de alta tensão fica em estado de espera carregado por um longo período, permanece na posição fechada a maior parte do tempo e só executa operações de abertura e disparo durante a manutenção do equipamento, falhas de linha e despacho da rede elétrica, com tolerância a falhas de equipamento extremamente baixa e requisitos de confiabilidade extremamente altos.

Como um centro-chave de redes elétricas, usinas de energia, empresas industriais e de mineração e sistemas de distribuição de energia em edifícios de grande escala, os comutadores de alta tensão determinam diretamente a estabilidade, segurança e continuidade do fornecimento de energia. Ele pode não apenas cortar com precisão as correntes de falha, como sobrecarga, curto-circuito e sobretensão de raios, mas também realizar a distribuição razoável de energia elétrica, isolamento de linha e proteção de equipamentos, tornando-o um equipamento essencial indispensável no sistema de distribuição de energia de alta e baixa tensão. Nos últimos 15 anos, com a atualização da inteligência energética e a ecologização, a tecnologia dos disjuntores de alta tensão iterou rapidamente. Os disjuntores de óleo mínimo e os disjuntores de jato de ar foram gradualmente atualizados, e os disjuntores de hexafluoreto de enxofre (SF6) tornaram-se a configuração principal do painel de distribuição de alta tensão atual devido ao seu excelente isolamento e desempenho de extinção de arco.

II. Divisão de Categoria Completa de Níveis de Tensão de Aparelhagem

De acordo com a tensão nominal de operação, a indústria de energia divide os equipamentos de manobra em três categorias: baixa tensão, média tensão e alta tensão. Os três tipos de equipamentos apresentam diferenças significativas nos cenários de aplicação, configuração estrutural e padrões de segurança, adaptando-se às necessidades dos diferentes cenários de distribuição de energia:

1. Aparelhagem de Baixa Tensão (BT)

Com uma tensão operacional nominal ≤ 1kV, é instalado principalmente no lado de baixa tensão dos transformadores de distribuição de energia e é amplamente utilizado em cenários terminais de distribuição de energia, como oficinas industriais, edifícios comerciais e comunidades residenciais. É responsável pela distribuição de energia elétrica terminal e proteção básica do circuito, com estrutura simples, operação conveniente e baixo custo de manutenção.

2. Aparelhagem de Média Tensão (MT)

A faixa de tensão operacional nominal é de 1kV ~ 75kV. É um equipamento comum na produção industrial e em subestações de pequeno e médio porte. É principalmente adaptado a geradores, circuitos de alimentação, motores de grande porte, linhas regionais de transmissão e distribuição e outros equipamentos, levando em consideração a eficiência da distribuição de energia e as capacidades de proteção contra falhas, e adaptando-se a cenários de transmissão de energia de médio porte.

3. Aparelhagem de alta tensão (HV)

Com tensão nominal de operação ≥ 75kV, é um equipamento especial para transmissão e distribuição de energia em alta tensão. Projetado para condições de trabalho de alta tensão, grande corrente e alta carga, é equipado com um conjunto completo de dispositivos de proteção de segurança aprimorados e componentes de monitoramento de precisão. É usado principalmente em cenários de energia de alto risco e alta carga, como grandes subestações, usinas de energia, linhas de transmissão interprovinciais, indústria petroquímica e indústria metalúrgica pesada, e é a principal garantia para a operação estável de redes elétricas de alta tensão.

III. Explicação detalhada dos principais componentes e funções completos do painel de distribuição de alta tensão

O quadro de distribuição de alta tensão possui uma estrutura de gabinete modular fechado, que é dividido em formas de instalação interna e externa. O conjunto é composto por três módulos: equipamento do circuito principal primário, equipamento secundário de controle e monitoramento e equipamento de proteção de segurança. Todos os componentes trabalham juntos para construir um sistema completo de distribuição, proteção e monitoramento de energia. As funções dos componentes principais são as seguintes:

1. Disjuntor de alta tensão (componente executivo principal)

Conhecido como o “coração” do quadro de distribuição de alta tensão, é o único componente central que pode ligar e desligar circuitos com carga e cortar correntes de falha de curto-circuito. A velocidade de resposta do equipamento pode chegar a milissegundos. Quando sobrecarga, curto-circuito, vazamento e outras falhas ocorrem na linha, ele pode interromper instantaneamente o circuito de falha, evitar que a falha se espalhe e proteger o equipamento back-end e toda a linha de transmissão. Atualmente, o tipo convencional é o disjuntor SF6, que tem as vantagens de forte capacidade de extinção de arco, bom desempenho de isolamento, baixa taxa de falhas e longa vida útil, adaptando-se a condições de operação ininterrupta de longo prazo.

2. Transformadores de Instrumentos (Núcleo de Monitoramento e Medição)

Divididos em Transformadores de Corrente (TC) e Transformadores de Tensão (TP), são os “órgãos sensoriais” dos quadros. A função principal é converter alta tensão e grande corrente em sinais padrão de baixa tensão e pequena corrente. Por um lado, fornece dados precisos para medição de instrumentos e monitoramento de dados de potência; por outro lado, fornece sinais de disparo para relés de proteção, realizando alerta e disparo automáticos de falhas e garantindo a operação visualizada e controlável do sistema de potência.

3. Chave de aterramento (núcleo de proteção de segurança)

É um componente de segurança obrigatório, utilizado principalmente em condições de manutenção de equipamentos. Depois que o disjuntor e a seccionadora são abertos e desligados, a chave de aterramento pode estabelecer rapidamente um circuito de aterramento, liberar completamente as cargas induzidas e a tensão residual restante na linha e no equipamento, eliminar o perigo oculto da operação ativa e garantir totalmente a segurança pessoal do pessoal de manutenção e a segurança do equipamento.

4. Transformador elevador/redutor

É o maior e mais caro equipamento de conversão de energia do quadro. Os transformadores elevadores são usados ​​principalmente na extremidade da transmissão para reduzir a corrente de transmissão, aumentando a tensão e reduzindo a perda de energia na transmissão de longa distância; transformadores abaixadores são usados ​​no terminal de distribuição de energia para converter energia elétrica de alta tensão em energia elétrica de baixa tensão adequada para equipamentos industriais e civis, realizando transmissão eficiente e adaptação razoável da energia elétrica.

5. Chave seccionadora (componente de isolamento)

Também conhecido como isolador, é uma chave manual mecânica sem função de extinção de arco, sendo estritamente proibido operar com carga. Sua principal função é realizar o isolamento físico entre o equipamento e a rede elétrica, formar um ponto de interrupção de desligamento óbvio, fornecer condições de operação seguras para manutenção de equipamentos e operação e manutenção de linha, e é o dispositivo básico de garantia de segurança para operação de alta tensão.

6. Relé de proteção (componente de controle inteligente)

O "cérebro inteligente" do quadro pode monitorar os parâmetros operacionais, como tensão de linha, corrente e temperatura em tempo real, 24 horas por dia, e identificar com precisão condições de trabalho anormais, como curto-circuito, sobrecarga e falha à terra. Uma vez detectada uma falha, ele envia imediatamente uma instrução para acionar o desarme do disjuntor e, ao mesmo tempo, extingue o arco de falha e registra os dados da falha, realizando rápido isolamento e rastreabilidade da falha.

7. Barramentos (Canal de Transmissão de Energia Elétrica)

Fabricado em materiais condutores de baixa impedância, é o principal canal de transmissão de energia elétrica no interior do quadro. É responsável por conectar todos os componentes principais como disjuntores, transformadores e transformadores, garantindo uma transmissão eficiente e estável de energia elétrica no gabinete. A qualidade do material e o processo de instalação afetam diretamente a eficiência geral de transmissão do quadro.

8. Pára-raios e rede de aterramento (sistema de proteção contra sobretensão)

Os pára-raios são especialmente projetados para impactos transitórios de alta tensão, como sobretensão de raios e sobretensão de comutação. Eles podem absorver rapidamente a energia de surto e evitar a quebra de alta tensão das camadas de isolamento do equipamento; a grade de aterramento de suporte é composta por eletrodos metálicos subterrâneos e barras de aterramento, que podem conduzir rapidamente a corrente de falha e a corrente de surto para a terra, fornecendo proteção dupla ao equipamento contra danos transitórios de alta tensão.

9. Contator

Adequado para circuitos auxiliares de baixa tensão abaixo de 1kV, pode ligar e desligar frequentemente circuitos de controle e circuitos de potência remotamente, controlando principalmente cargas como motores, capacitores e equipamentos de iluminação. Comparados aos disjuntores, os contatores têm maior frequência de operação e maior vida mecânica, mas não têm capacidade de interrupção de falhas de alta tensão e são usados ​​apenas como componentes auxiliares de controle de baixa tensão.

4. Dois tipos principais de painéis de alta tensão e comparação de suas vantagens e desvantagens

De acordo com os diferentes meios de isolamento, a indústria divide os painéis de alta tensão em duas categorias: painéis isolados a ar (AIS) e painéis isolados a gás (GIS). Os dois apresentam diferenças significativas nos cenários de adaptação, características de desempenho e custos de operação e manutenção:

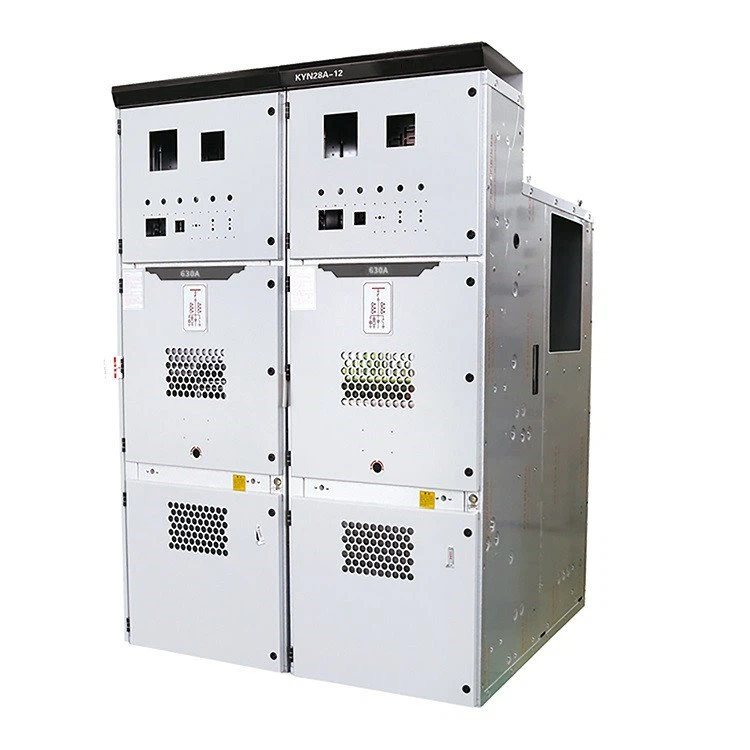

1. Quadro isolado a ar (AIS)

Com ar natural como meio de isolamento, é o tipo convencional de painel de distribuição de alta tensão tradicional. Suas principais vantagens são estrutura simples, baixo custo, instalação conveniente, diagnóstico intuitivo de falhas e baixa dificuldade de manutenção diária; suas desvantagens são o grande volume do gabinete, o desempenho do isolamento muito afetado pelo meio ambiente e a fácil degradação do isolamento em ambientes úmidos, empoeirados e poluídos. É principalmente adequado para subestações convencionais externas e cenários de distribuição de energia de alta tensão com boas condições de trabalho.

2. Aparelhagem Isolada a Gás (GIS)

Usando gás hexafluoreto de enxofre (SF6) de alta pureza como meio de isolamento e extinção de arco, todos os componentes energizados são selados no gabinete cheio de gás. Suas principais vantagens são gabinete compacto, área de piso pequena, desempenho de isolamento estável, não afetado por poeira externa, umidade e condições climáticas adversas, confiabilidade de operação extremamente alta e taxa de falhas extremamente baixa; suas desvantagens são o alto custo do equipamento, o complexo processo de manutenção e os requisitos rígidos de desempenho da vedação. É principalmente adequado para cenários de alta tecnologia, como subestações centrais urbanas, salas de máquinas fechadas, condições de trabalho adversas e transmissão de energia de alta densidade.

V. Falhas Comuns e Esquemas Padronizados de Solução de Problemas de Quadros de Alta Tensão

A taxa geral de falhas dos comutadores de alta tensão é baixa, mas a operação a longo prazo, a erosão ambiental, a operação inadequada e o envelhecimento dos componentes podem causar várias falhas. Combinado com a experiência de operação e manutenção de linha de frente, este documento classifica as causas de falhas de alta frequência e soluções padronizadas, que são adequadas para trabalhos diários de inspeção e manutenção de equipamentos:

1. A alavanca de operação não pode ser bloqueada: É causado principalmente por ferrugem, emperramento, envelhecimento do mecanismo de travamento interno ou chaves incompatíveis. Método de tratamento: Verifique a chave de operação especial, limpe e retire a ferrugem do mecanismo de travamento, adicione graxa lubrificante especial e substitua diretamente os componentes danificados para garantir o funcionamento normal do travamento mecânico.

2. Ruído anormal dentro do gabinete: As principais causas são vibrações eletromagnéticas causadas por parafusos de fixação soltos da placa divisória e cabos tocando a placa passa-cabos. Método de tratamento: Aperte totalmente os parafusos da placa divisória do gabinete e aplique selante para fixar a interface do cabo para eliminar o ruído de vibração de contato.

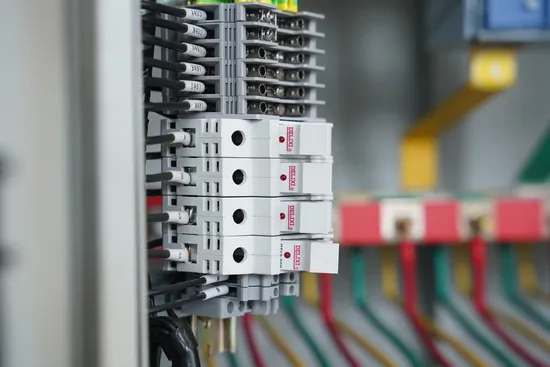

3. Juntas de fiação superaquecidas: É causado principalmente por parafusos soltos, operação de sobrecarga de longo prazo e resistência de contato excessiva. Método de tratamento: Opere estritamente de acordo com a corrente nominal do equipamento, aperte todos os parafusos de fiação e substitua oportunamente os barramentos e juntas envelhecidos e oxidados.

4. Teste de isolamento não qualificado e falhas frequentes à terra: As principais causas são isoladores rachados, úmidos e contaminados, o que levará a um declínio significativo no desempenho do isolamento. Método de tratamento: Substitua os isoladores danificados, limpe os componentes de isolamento do gabinete com agentes especiais de limpeza de isolamento e seque completamente as áreas úmidas para restaurar o desempenho do isolamento.

5. Abertura e fechamento anormais de venezianas de proteção: A deformação das venezianas, a falta de óleo nas peças móveis e o emperramento de artigos diversos levarão à falha na abertura e no fechamento normalmente. Método de tratamento: Limpe os artigos diversos nas partes móveis, corrija as venezianas deformadas, adicione óleo lubrificante e ajuste a precisão de abertura e fechamento.

6. Extinção das luzes indicadoras de status: As causas comuns incluem danos na lâmpada, queima de fusíveis/resistores, mau contato dos interruptores auxiliares e falhas nos interruptores de limite. Método de tratamento: Substitua lâmpadas e fusíveis danificados, limpe os contatos das chaves auxiliares e verifique o estado de funcionamento do disjuntor no terminal.

7. Operação desordenada da unidade de controle: Os principais motivos são parafusos soltos do bloco terminal e mau contato do plugue de controle. Método de tratamento: Aperte todos os parafusos do terminal, reconecte e trave o conector de controle para garantir um contato de linha estável.

VI. Funções básicas de proteção de cinco prevenção de painéis de alta tensão (núcleo de segurança)

A função de intertravamento de cinco prevenção é o principal projeto de segurança do quadro de distribuição de alta tensão, que é uma configuração padrão obrigatória na indústria. Ele pode eliminar mecanicamente grandes acidentes de energia causados ​​por operação incorreta humana e é a principal garantia para a segurança da operação de alta tensão:

1. Impedir o fechamento com carga: Após o carrinho do disjuntor ser fechado na posição de teste, a trava mecânica trava o carrinho, que não pode ser empurrado para a posição energizada de trabalho, eliminando o acidente de fechamento com carga.

2. Impedir o fechamento com linha de aterramento: Quando a chave de aterramento do gabinete está na posição fechada, o disjuntor não pode ser fechado e ligado, evitando curto-circuito e explosão causada por transmissão forçada de energia sem remover a linha de aterramento.

3. Evite a entrada acidental no intervalo ao vivo: Quando o disjuntor está no estado de operação fechado e energizado, a porta traseira do gabinete é travada pela trava mecânica e não pode ser aberta, evitando que pessoas entrem na área energizada e recebam um choque elétrico.

4. Evite pendurar a linha de aterramento com eletricidade: Quando o disjuntor está no estado de operação fechado e ativo, o mecanismo de operação da chave de aterramento está travado e não pode ser fechado e aterrado, eliminando a falha de curto-circuito causada pela suspensão da linha de aterramento com eletricidade.

5. Evite sacar a faca com carga: Quando o disjuntor está no estado fechado com carga, o carrinho não pode ser retirado da posição de trabalho e é proibido abrir a chave seccionadora com carga.

VII. Resumo principal do texto completo

O painel de distribuição de alta tensão é o conjunto completo de equipamentos de distribuição de energia para sistemas de energia de alta tensão acima de 75kV. Contando com o trabalho coordenado de componentes modulares como disjuntores, transformadores de instrumentos, relés e sistemas de aterramento, integra cinco funções principais: distribuição de energia elétrica, controle de circuitos, proteção contra falhas, proteção de segurança e monitoramento em tempo real. Em termos de categorias, é dividido principalmente em dois tipos: painel isolado a ar AIS com estrutura simples e operação e manutenção convenientes, e painel isolado a gás GIS com desempenho estável e adequado para cenários de alta tecnologia.

O equipamento como um todo possui características de baixo índice de falhas, longa vida útil e alta confiabilidade, ficando em estado de operação de espera por muito tempo. Sua principal garantia de segurança vem do design padronizado de intertravamento de cinco prevenção e de mecanismos perfeitos de proteção contra sobretensão, sobrecarga e curto-circuito. As falhas de operação diária são causadas principalmente pelo envelhecimento dos componentes, instalação solta, erosão ambiental e operação inadequada, e a probabilidade de falha pode ser bastante reduzida por meio de inspeção regular e operação e manutenção padronizadas. Em áreas como transmissão de rede elétrica, distribuição de energia industrial e novas energias, a operação estável de comutadores de alta tensão é a base fundamental para a operação segura, eficiente e contínua de todo o sistema de energia.

VIII. Perguntas frequentes de alta frequência (indústria geral)

Q1: Qual é a principal diferença entre painéis de alta tensão e painéis de baixa tensão?

A1: As principais diferenças estão na tensão nominal, no nível de isolamento e no posicionamento funcional. O quadro de distribuição de alta tensão (≥75kV) possui extinção de arco de alta tensão, capacidade de interrupção de curto-circuito e proteção de cinco prevenção, que é usada para transmissão da linha principal; o quadro de distribuição de baixa tensão (≤1kV) é usado apenas para distribuição de energia terminal, com estrutura simples e sem proteção de alta tensão.

Q2: Como selecionar entre painéis de alta tensão GIS e AIS?

A2: Escolha AIS para ambientes externos convencionais, boas condições de trabalho e orçamento limitado; escolha GIS para áreas centrais urbanas, salas de máquinas fechadas, condições de trabalho adversas e espaço limitado.

Q3: O painel de distribuição de alta tensão pode ser operado com frequência?

A3: Não. Os disjuntores de alta tensão estão proibidos de operar com carga frequente; apenas contatores de baixa tensão podem ligar e desligar frequentemente circuitos auxiliares, caso contrário, acelerarão o envelhecimento do equipamento e causarão perigos ocultos.

Q4: A função de cinco prevenção do painel de distribuição de alta tensão pode ser liberada manualmente?

A4: É estritamente proibido liberá-lo sem permissão. Somente pessoal profissional de operação e manutenção pode desbloqueá-lo temporariamente de acordo com as especificações durante a manutenção e após tomar medidas de proteção de segurança, e deve ser restaurado imediatamente após a operação.

Q5: Quais são os principais perigos e princípios de tratamento de juntas superaquecidas de quadros de distribuição?

A5: Os perigos incluem acelerar o envelhecimento dos componentes, causar curtos-circuitos e até incêndios; princípios de tratamento: verificar a carga, fixar as juntas, substituir componentes envelhecidos e eliminar a sobrecarga.

Q6: É necessário desligar para manutenção se houver ruído anormal dentro do quadro de alta tensão?

A6: Sim. O ruído anormal é um aviso precoce de anormalidade do equipamento. Se não for verificado por muito tempo, causará falhas. É necessário desligar imediatamente para verificar e eliminar perigos ocultos antes de retomar a operação.

Q7: Quais indicadores precisam ser detectados diariamente para painéis isolados a gás SF6?

A7: Detecte regularmente o gás SF6 (pressão, pureza, micro-água) e a estanqueidade do gabinete e verifique o desempenho do isolamento e a flexibilidade da operação mecânica.
