Disjuntor interno a vácuo de alta tensão ZN85

Você pode ter a certeza de comprar o disjuntor a vácuo interno de alta tensão ceho  ZN85 de nossa fábrica. O disjuntor a vácuo interno de alta tensão da série ZN85-40.5 (doravante denominado disjuntor) é adequado para sistemas de energia CA trifásicos de 50 Hz com uma tensão nominal de 33kV / 40,5kV. O disjuntor interno a vácuo de alta tensão ZN85 é usado em empresas industriais e de mineração, usinas de energia, subestações e outros locais para comutação de corrente de carga, corrente de sobrecarga e corrente de falha. O disjuntor e seu mecanismo de operação adotam um layout vertical, reduzindo efetivamente a profundidade do disjuntor.

O interruptor trifásico e suas partes carregadas relacionadas são isolados por três cilindros independentes de isolamento de resina epóxi para formar uma estrutura de isolamento composta. Durante a operação normal, o disjuntor pode atender aos requisitos de entreferro e distância de fuga, e o tamanho geral é significativamente reduzido. Os principais componentes do circuito condutor (interruptor a vácuo e conexões condutoras dinâmicas/estáticas) são instalados em cilindros isolantes com espaçamento de fases de apenas 300 mm. Todas as conexões elétricas no circuito principal são fixas e os cilindros isolantes são montados acima da estrutura do disjuntor.

Na estrutura do disjuntor, é instalado um mecanismo especial de operação por mola. As características estruturais do disjuntor a vácuo interno de alta tensão ZN85 são particularmente adequadas para arranjo vertical de disjuntores. O princípio de design do mecanismo é simples, e a curva de saída e o desempenho são otimizados de acordo com as características e requisitos do disjuntor a vácuo de 33kV/40,5kV.

O layout geral do disjuntor a vácuo interno de alta tensão ZN85 é razoável, esteticamente agradável e simples. Sua estrutura compacta, operação flexível, desempenho elétrico confiável, longa vida útil, manutenção conveniente e estrutura mecânica livre de manutenção fazem dele a escolha ideal para operação frequente e aplicações ou condições de trabalho exigentes.

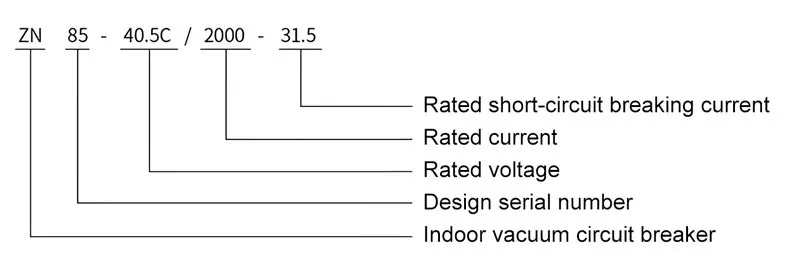

Parâmetros do produto

Notas relacionadas

Condições normais de operação:

◆ Temperatura ambiente: abaixo de 40℃; temperatura média diária: abaixo de 35℃; temperatura ambiente mínima: -15℃;

◆ Umidade relativa: média diária ≤95%; média mensal ≤90%;

◆ Pressão média diária de vapor de água ≤2,2kPa; média mensal ≤1,8kPa;

◆ Altitude: abaixo de 1000m;

◆ Ambiente circundante: É necessário confirmar que não há poluição evidente por poeira, fumaça, gases corrosivos ou inflamáveis, vapor ou névoa salina;

◆ As vibrações externas ou movimentos do solo que afetam os equipamentos de manobra e controle são insignificantes;

◆ A amplitude da interferência eletromagnética induzida no sistema secundário não deve exceder 1,6kV;

◆ Condições especiais de serviço: Se for instalado a uma altitude superior a 1000 metros, a temperatura do ar ambiente excede as condições normais de serviço ou é fácil de condensar devido à alta umidade, entre em contato conosco para personalização.
