Disjuntor interno a vácuo de alta tensão VS1

Ceho pode oferecer disjuntor a vácuo interno de alta tensão VS1 com serviço pós-venda abrangente e entrega pontual. O princípio de funcionamento deste disjuntor a vácuo é que quando o contato móvel e o contato estático são separados sob a ação do mecanismo de operação, um arco elétrico é gerado entre os contatos, e a superfície dos contatos volatiliza o vapor em altas temperaturas. O formato especial deste design de contato do produto gera um campo magnético quando a corrente passa. Sob a ação deste campo magnético, o arco elétrico se move rapidamente ao longo da direção tangencial da superfície de contato. Algum vapor de metal se condensa no cilindro de metal (blindagem), e o arco passa naturalmente por zero e depois se apaga. Quando o arco se apaga, a rigidez dielétrica entre os contatos se recupera rapidamente

Enviar consulta

Descrição do produto

Você pode ter a certeza de comprar o disjuntor a vácuo interno de alta tensão VS1 da Ceho. O disjuntor a vácuo é adequado para uso em sistemas de energia com tensão nominal de 12kv para fins de proteção, bem como em unidades de controle de equipamentos de rede elétrica e equipamentos de energia industriais. Pode ser equipado com KYN28(GZS1). Vários tipos de painéis de armário de distribuição, como XGN e GG-1A. Produtos relacionados: carrinhos de isolamento, carrinhos de fusíveis e outros carrinhos de transformadores de tensão.

Padrões de produto

♦ Equipamento de manobra e controle de alta tensão IEC62271-100 Parte 100: Disjuntores CA

♦ Disjuntores CA de alta tensão GB1984

♦ Especificações comuns GB/T11022 para padrões de equipamentos de manobra e controle de alta tensão

♦ Disjuntores a vácuo CA de alta tensão JB/T 3855

♦ Especificação DL/T402 de disjuntores CA de alta tensão

Condições Ambientais

♦ Temperatura ambiente:-15℃~+40℃;

♦ Altitude: ≤1000m;

♦ Umidade relativa: média diária ≤95%, média mensal ≤90%；

♦ Intensidade do terremoto: nível ≤8;

♦ Locais sem fogo, risco de explosão, sujeira grave, corrosão química, bem como vibração intensa

Data Técnica

Não.	Item	Unidade	Data
1	Tensão nominal	kv	15? ? ? ? ? ? ? ? ? ? ? ? ? ?24
2	Tensão suportável de frequência de energia nominal de curto prazo (1min)		90/102? ? ? ? ? ? ? ? ??65/79
3	Tensão nominal suportável ao impulso atmosférico		50/59? ? ? ? ? ? ? ? ??125/145
4	Frequência nominal	hertz	50
5	Corrente nominal	A	630? ? ? ? ? ? ? ? ? ? ? ?630 ? ? ? ? ? ? ? ? ? ? ? ? ?1250
			1250? ? ? ? ? ? ? ? ? ? ?1250 ? ? ? ? ? ? ? ? ? ? ? ? 1600
6	Corrente nominal tolerante de curto prazo	O	20 50 50	25 63 63	31.5 80 80
7	Corrente tolerante de pico nominal
8	Corrente nominal de fechamento de curto-circuito (pico)
9	Sequência de operação nominal		O-0.3s-co-180s-co
10	Vida mecânica	Tempos	20000
11	Tensão operacional nominal	V	AC/DC220, AC/DC110
12	Horário de abertura	EM	20~50
13	hora de fechamento		30~70
14	Tempos nominais de interrupção da corrente de curto-circuito		50

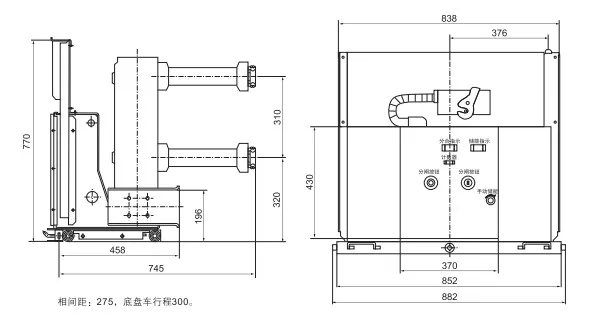

Desenho de dimensão geral
