Transformador de instrumento combinado fundido em resina epóxi trifásica

Como fabricante profissional, Ceho gostaria de fornecer a você um transformador de instrumento combinado fundido em resina epóxi trifásica. As características de projeto dos transformadores combinados incluem isentos de óleo, miniaturizados, de alta confiabilidade e isentos de manutenção. Por exemplo, o transformador adota isolamento de resina epóxi e fundição a vácuo totalmente fechada de resina epóxi de alta tensão, o que melhora o desempenho de isolamento e a segurança do equipamento. Além disso, os fios e cabos secundários do transformador combinado são conectados por meio de caixas de junção seladas com chumbo, que possuem funções antifurto e também são convenientes para verificação no local.

Parâmetros Técnicos

Os transformadores combinados incluem vários tipos, como transformadores de corrente comuns, através de transformadores de corrente, transformadores de corrente multitap e transformadores de corrente com diferentes relações de transformação. Um transformador de corrente regular consiste em um enrolamento primário, um enrolamento secundário, um núcleo e estrutura de ferro, uma carcaça, terminais de fiação, etc. O princípio de funcionamento do transformador de instrumento combinado é semelhante ao de um transformador. Um transformador de corrente do tipo passante não possui enrolamento primário e gera fluxo magnético através de um fio que passa pelo núcleo de ferro, gerando assim uma corrente secundária. Os transformadores de corrente multitap obtêm múltiplas taxas de transformação diferentes adicionando vários taps para atender às demandas de diferentes correntes de carga. Os transformadores de corrente com diferentes taxas de transformação fornecem vários enrolamentos independentes para atender às necessidades de diferentes taxas de transformação e níveis de precisão.

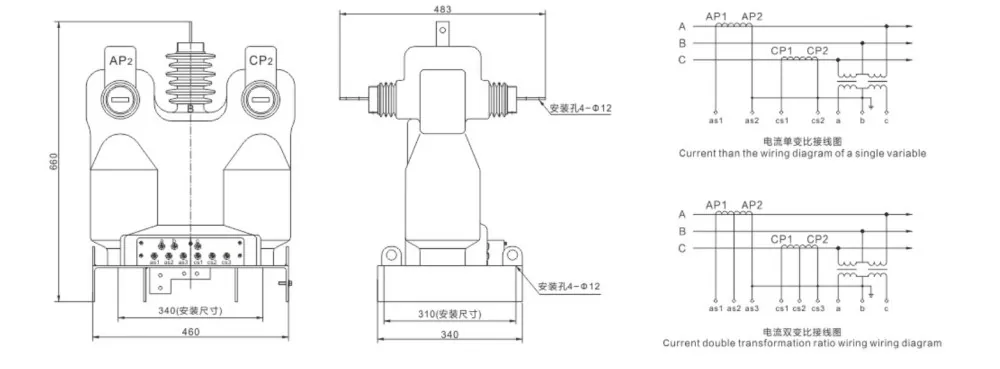

Desenhos externos

Aplicativo

O transformador de instrumento combinado fundido em resina epóxi trifásica é amplamente utilizado em medição, medição e proteção de energia em sistemas de energia. Por exemplo, em linhas de energia e ramais de 10 kV, transformadores combinados são usados ​​para avaliação de perdas de linha e para medição de energia elétrica nos ramais laterais de alta tensão dos transformadores de potência. Além disso, existe uma caixa de medição de alta tensão especialmente projetada (transformador combinado), que é composta principalmente por um transformador combinado e uma caixa de medição de eletricidade. Tem as vantagens de alta precisão de medição, peso leve, fácil instalação e anti-roubo de eletricidade.
