Transformador de instrumento combinado trifásico externo tipo seco

A procura global por redes elétricas mais inteligentes, seguras e resilientes está a remodelar toda a indústria. Para empresas de serviços públicos e operadores industriais nos EUA, no Sudeste Asiático e na Alemanha, é crucial selecionar o equipamento correto de medição e proteção. Os transformadores de instrumentos combinados trifásicos externos do tipo seco destacam-se como uma excelente escolha, integrando funções de medição e proteção em um dispositivo robusto e livre de manutenção.

Enviar consulta

Descrição do produto

Ceho é um fabricante e fornecedor especializado no fornecimento de transformador de instrumento combinado trifásico externo tipo seco. Os Indutores de Intercâmbio Combinados (CITs) integram transformadores de corrente (TCs) e transformadores de tensão (TPs) em um único dispositivo. O design "trifásico" pode lidar simultaneamente com tensão trifásica em sistemas de alta tensão. Crucialmente, as especificações “tipo seco” e “externo” significam:

Tipo seco: Utiliza resina epóxi ou outros materiais isolantes sólidos em vez de óleo. Isso elimina o risco de vazamento, incêndio ou contaminação ambiental.

Aplicação externa: Projetado para suportar condições ambientais adversas, como chuva, poeira, radiação UV e temperaturas extremas.

O design combinado deste transformador fornece uma solução compacta, segura e altamente confiável para medição precisa de energia, faturamento e relés de proteção em subestações externas.

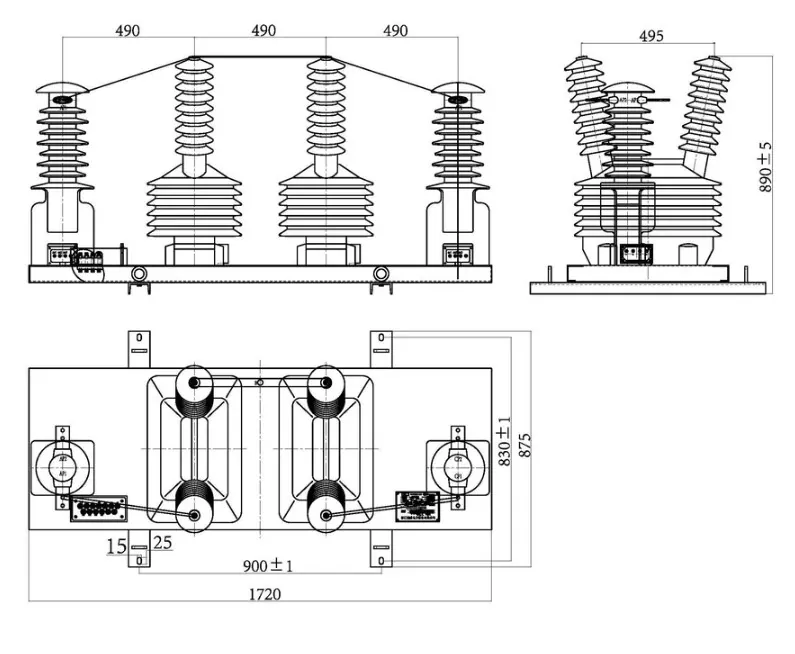

Dimensão externa

Este tipo de transformador de instrumento combinado de tensão e corrente é adequado para sistemas de energia com frequência nominal de 50 Hz ou 60 Hz e tensão nominal de 10 kV e inferior, para medição de tensão, corrente e energia e proteção de relé.

Relação de tensão nominal (V)	Classe de precisão e saída secundária nominal (VA)	Limite de saída (VA)	Nível de isolamento nominal (KV)
6000/100	0,2-2×20 0,5-2×50 1-2×80 3-2×200	2×400	7,2/32/60
10.000/100	0,2-2×20 0,5-2×50 1-2×80 3-2×200	2×400	42/12/60

Corrente primária nominal (A)	Razão de transformação única	Classe de precisão e saída secundária nominal (VA)			Corrente térmica de 1s (KA)	Corrente dinâmica nominal (KA)
Corrente primária nominal (A)	Razão de transformação única	(0,2)s	0,5s	0.5	Corrente térmica de 1s (KA)	Corrente dinâmica nominal (KA)
7,5-10-15	7.5	10	10	15	1.0	2.5
15/10/20	10				1.5	3.75
15-20-30	15				2.4	6.0
20-30-40	20,25				3.0	7.5
30-40-50	30				4.5	11
40-50-75	40				8	20
50-75-100	50				9	22.5
75-100-150	75				12	30
100-150-200	100				16	40

Corrente primária nominal (A)	Razão de transformação única	Classe de precisão e saída secundária nominal (VA)			Corrente térmica de 1s (KA)	Corrente dinâmica nominal (KA)
		(0,2)s	0,5s	0.5
150-200-300	150	10	10	15	24	60
200-300-400	200.250				32	80
300-400-500	300				45
400-500-600	400				60	100

Por que nos escolher?

1. Segurança aprimorada e conformidade ambiental:

Livre de óleo, livre de riscos: O design do tipo seco elimina os riscos de incêndio associados aos transformadores imersos em óleo, um recurso de segurança crucial para todas as regiões.

Ecologicamente correto: sem vazamentos de óleo, não há ameaça ao solo ou às águas subterrâneas, cumprindo as rigorosas regulamentações ambientais dos EUA e da Alemanha.

2. Durabilidade superior e baixos custos de manutenção:

Resistência às intempéries: Utilizando materiais e revestimentos de alta qualidade, resiste à corrosão, umidade e contaminação. Isto é crucial para as zonas costeiras do Sudeste Asiático e para as regiões industriais da Alemanha.

Livre de manutenção: Ao contrário dos transformadores imersos em óleo que exigem amostragem e manutenção regulares, os transformadores do tipo seco praticamente não requerem manutenção, reduzindo significativamente os custos do ciclo de vida.

3. Alta precisão e confiabilidade:

Fornece dados de medição precisos para faturamento e gerenciamento da rede, garantindo segurança de receita para empresas de energia.

Apresenta um desempenho excepcionalmente bom sob uma ampla faixa de condições de temperatura e carga, garantindo uma operação estável da rede.
