Painel de distribuição extraível de baixa tensão GCK

Ceho pode ser seu fornecedor de painéis extraíveis de baixa tensão GCK, desfrute de nossos produtos de alta qualidade e preços competitivos. O painel de controle GCK adota conexão por parafuso. O painel de controle completo possui diversos componentes como porta, placa de fiação, placa defletora, estrutura de suporte, gaveta e barramento. A estrutura básica é uma combinação de FA 28 ou KB (Tipo C). Todas as peças estruturais são conectadas por parafusos. A porta, painel, defletor, estrutura de suporte e gaveta são montados em um painel de controle completo conforme necessário. O tamanho dos furos de montagem do corpo do painel e das peças varia entre E = 25 mm, o que é flexível e fácil de instalar. A altura da unidade da gaveta é dividida em séries de 1/2 unidade, 200 mm, 300 mm, 400 mm, 500 mm e 600 mm. A altura da gaveta é determinada pela corrente do loop e a altura de instalação virtual é de 1800 mm.

A unidade de função extraível do painel de controle GCK adota mecanismo push-pull especial com estrutura leve e boa intercambialidade. Indica o status de travamento mecânico da posição operacional, posição de teste e posição de isolamento. A alça de operação pode ser equipada com cadeado. A estrutura e as peças metálicas internas são galvanizadas para garantir um aterramento confiável.

Condições Operacionais

1. Temperatura ambiente: -5 ~+40;

2. Umidade relativa: média diária  95%, média mensal  90%;

3. Tipo interno, altitude 2.000 m;

4. Intensidade do terremoto  8 graus;

5. Ocasiões sem matéria inflamável e explosiva, sem produtos químicos corrosivos e vibrações severas frequentes.

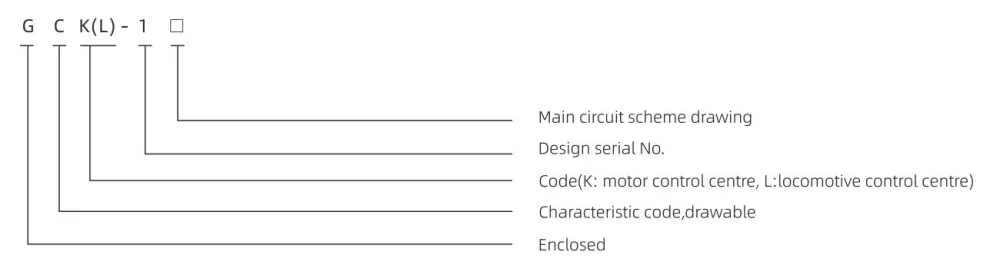

Modelo

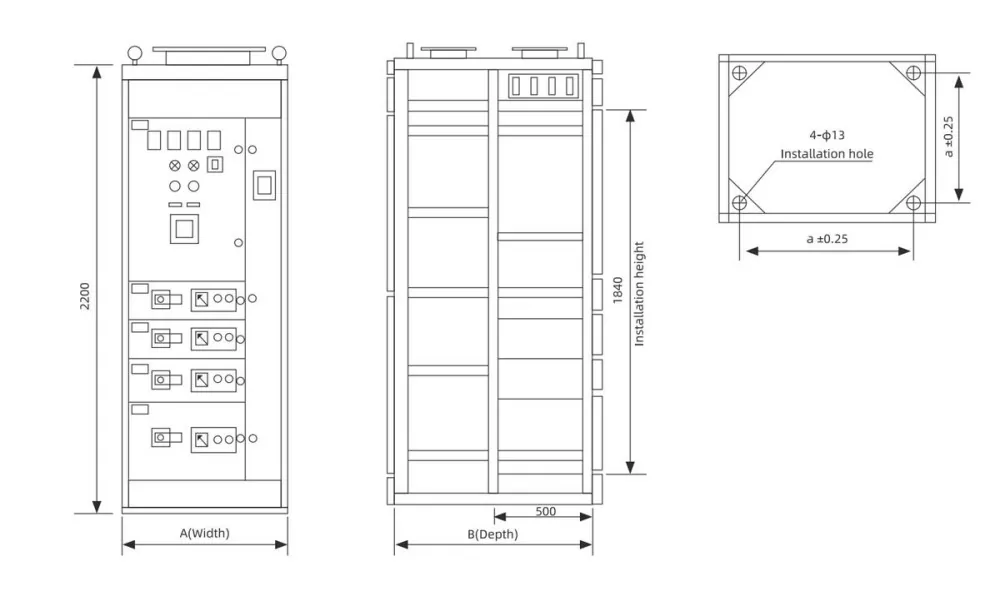

Dimensão de instalação
